楚良
河南中烟工业有限责任公司黄金叶生产制造中心 河南 郑州 450000
摘要：针对手工拾烟平台储存量小，经常导致条烟跌落地面的现象，在手工拾烟平台上方扩容，增加平台存储容量，具体实施方案是在平台上方加装一套一样的架子，利用气缸、棘轮机构将一层条烟整体提升至二层，这样就可以实现原有的存储量翻倍，从而大大降低了条烟从拾烟平台跌落的概率。
关键词：PLC 气缸 棘轮机构 到位检测 光电检测
一种基于手工拾烟平台缓存装置。它是在手工拾烟平台上，条烟光电检测、气缸、棘轮、PLC有序连接，通过条烟光电检测判断手工拾烟平台是否存满，让后通过PLC给电磁阀发送信号，通过电磁阀控制气缸将条烟存放在缓存器内。
1、方案分析
针对现有的条烟存储器容量随大但结构复杂的特点，我们首先加装西门子PLC S7-200，编辑程序并接线，将电源接入平台，平台接通，缓存装置即得电工作无需另外开启。在原有的存烟平台上加装一套一样的条烟支架，下层与上层采用棘轮机构，条烟从下层提升至二层后不会跌落。同时我们在一层和二层都加设存满检测，一层存满检测提示可以提升，二层存满检测提醒容量，当都存满时缓存装置停止工作，防止无动作损坏机械或者财物、人员。
2、方案实施
基于以上方案分析，我们提出了一套改装方案来一一解决问题
.png)

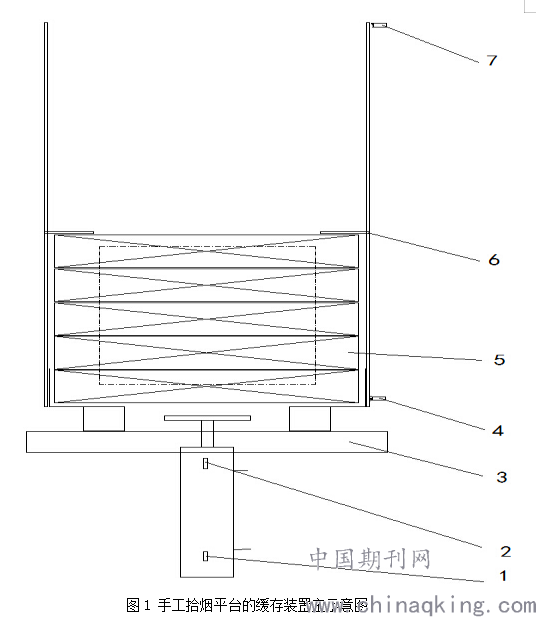

图1中1.抬升气缸下到位检测1，2.抬升气缸上到位检测2，3.支架 ，4.手工拾烟平台末端光电检测，5.堆叠成型的条烟，6.棘轮机构 ，7.缓存装置满光电检测。
.png)

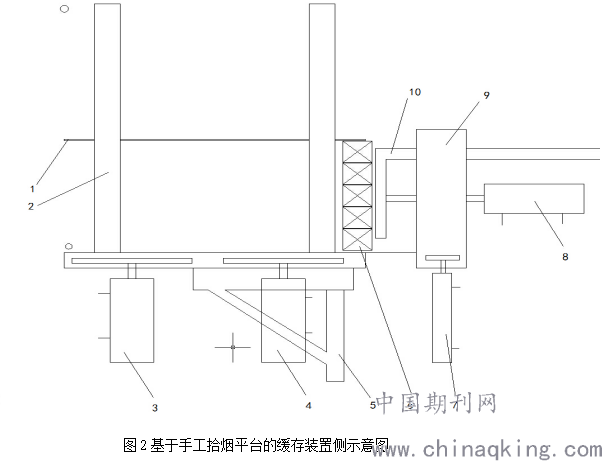

图2中1.缓存装置接烟台，2.缓存装置支架，3.抬升气缸1 ，4.抬升气缸2，5.支架，6.堆叠成型的条烟 ，7.堆叠气缸 ，8.推烟气缸 ，9.堆叠支架 ，10.推烟板。
在图1图2中，堆叠气缸（7）和推烟气缸（8）将堆叠好的1*5的条烟（6）通过推烟板（10）推入手工拾烟平台，当手工拾烟平台末端光电检测检测到条烟时，证明手工拾烟平台已经满，此时抬升气缸下到位检测（1）必须亮，证明抬升气缸在下部，抬升气缸（3）（4）提升，将手工拾烟平台存储的条烟提升至缓存装置，当缓存装置的满光电检测（图1中7）亮时，证明缓存装置满，抬升气缸不再动作。此时报警器报警，提示操作工烟满。
.png)

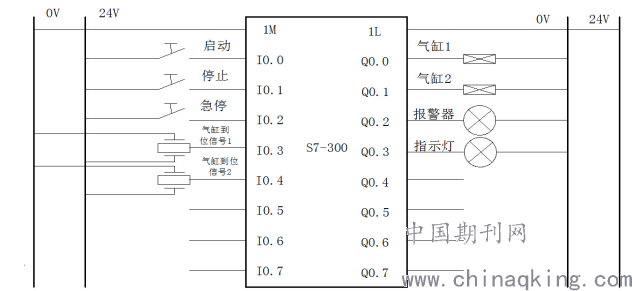

图3 PLC接线图
2.1、硬件
一种基于手工拾烟平台缓存装置。它是在手工拾烟平台上，条烟光电检测、气缸、棘轮、PLC有序连接，通过条烟光电检测判断手工拾烟平台是否存满，让后通过PLC给电磁阀发送信号，通过电磁阀控制气缸将条烟存放在缓存器内。
2.2、工作原理
本实用新型解决问题所采用的技术方案是：系统包括1个气缸、2个条烟光电检测、2个棘轮机构、1个西门子S7-300PLC。工作原理：平台末端轨道尽头处安装一个条烟光电检测，当条烟检测检测到条烟时，说明轨道存储的条烟已满，经过PLC处理判断后控制气缸将轨道内的条烟提升到缓存器内，缓存器的棘轮机构防止条烟掉落。当缓存器最上边的条烟检测器检测到条烟时，说明缓存器已满，此时如果平台末端轨道的条烟检测即时检测到条烟，提升气缸也不会动作，防止超出存储容量。按下手工拾烟平台停止或者急停按钮，缓存装置停止工作。
2.3、特点
手工拾烟平台缓存装置功能齐全易于控制和实现，相比较与传统的条烟存储器更简单化，更显优势。改善了手工拾烟平台存储量小的问题，降低了条烟跌落的概率，缓解了操作工的劳动时间。
2.4、实际使用效果
手工拾烟平台缓存装置在平台供电后即正常运行，有条烟流入平台时，条烟5条为一沓，当一层存满后操作工仍然没有及时处理时，缓存装置检测到一层满，电磁阀动作控制气缸将一层条烟整体提升至二层，一层继续存烟，如果此时操作工及时处理将条烟取出，装置复原继续工作。如果没有及时处理，当一层二层都存满条烟时，缓存装置停止工作，此时一层条烟仍有跌落风险。缓存装置只是增加条烟存储容量，如果条件允许可以继续扩容满足需求。
【1】-廖常出.S7-200PLC编程及应用【M】. 北京：机械工业出版社，2007.
【2】-彭良玉、徐长浩.三相异步电机使用与维修应用手册【M】. 广州：华南理工大学出版社，2011；
