姚俊宇1,刘晓通2,谢文1,刘征1
1.中国建材检验认证集团北京天誉有限公司，北京?100013；2.中国建材检验认证集团海南有限公司，海南 海口 571100
[摘要]某住宅小区位于北京市朝阳区，建筑面积约20万m2，其中外墙面积约12万 m2，外墙保温及装饰面施工完毕后，即对该工程外墙外保温及装饰面工程的施工质量进行评价。本文通过分析该住宅小区外墙外保温及装饰面施工质量鉴定实例，为今后同类别的鉴定工作和相关研究提供了实际工程经验。
[关键词]外墙外保温；聚氨酯复合板；装饰面系统；施工质量；鉴定
一、概况
某住宅小区位于北京市朝阳区，建筑面积约20万m2，其中外墙面积约12万m2。该工程设计用外墙外保温材料为聚氨酯复合板，于2016年8月施工， 11月竣工。施工过程中现发现项目1#楼~8#楼共8栋住宅楼的建筑外墙外保温工程外墙表面出现大面积凸凹等现象，出现凸凹现象的外墙外保温面积约为18900 m2。

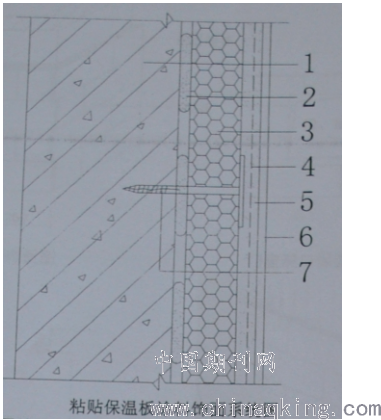

该工程外墙外保温系统节能构造做法：1.基层；2.胶粘剂（面层处理）；3. 聚氨酯复合板（保温板）；4.玻纤网；5.聚合物抹面抗裂砂浆抹面层；6.外饰面系统（涂料饰面）；7.锚栓。
.png)
为了解该项目建筑外墙外保温工程的施工质量，特对该项目外墙外保温工程进行施工质量鉴定。
二、现场调查、检查
1、原始资料调查
原始资料调查包括：设计文件和施工资料、外保温材料生产技术资料。
设计文件检查主要包括：各专业施工图、图纸会审记录、设计变更、洽商等。
外墙外保温工程施工资料检查主要包括：

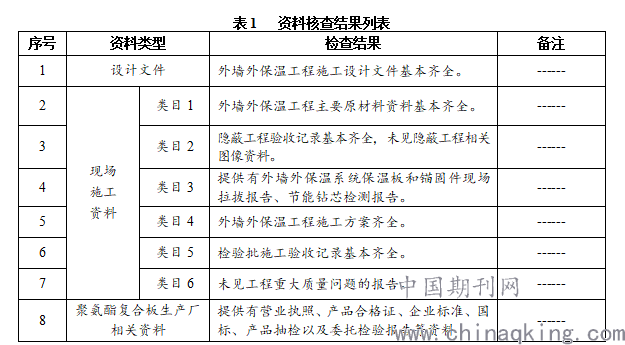

类目1、查阅主要原材料（保温板、砂浆、涂料等）的质量证明文件、进场检验记录、进场核查记录、进场复检报告、见证试验报告；
类目2、隐蔽工程验收记录和相关图像资料；
类目3、建筑外墙外保温系统现场检测报告；
类目4、外墙外保温工程施工组织设计及技术交底；
类目5、分部分项及检验批施工验收记录；
类目6、检查是否存在工程重大质量问题的报告处理方案和验收记录。
聚氨酯复合板生产厂相关资料等。
.png)
2、外墙外保温及装饰面系统外观及细部构造检查
依据设计文件、施工方案和相关标准规范。对现场住宅楼外墙外保温及装饰面系统的外观、细部构造做法、空鼓开裂现象等进行现场抽检。
2.1 现场检查、检测典型照片

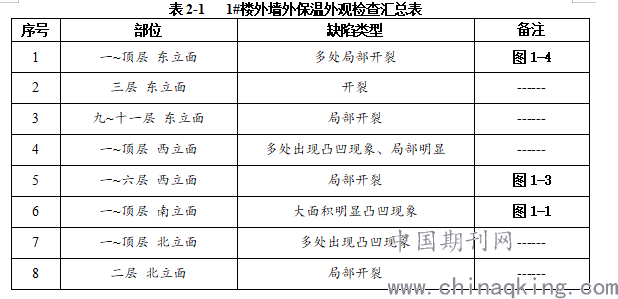

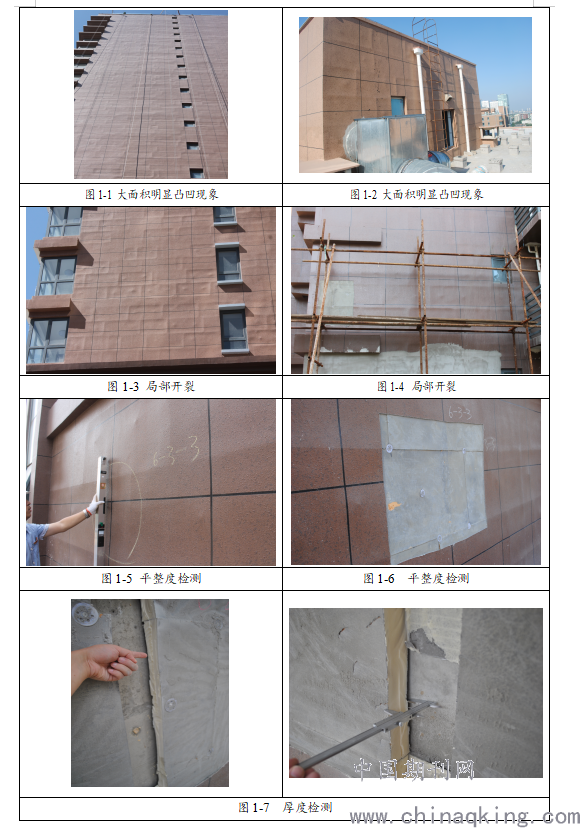

通过现场检查发现，现场外墙外保温及装饰面系统部分区域出现较为明显的凸凹不平现象，局部位置装饰面系统出现了明显开裂，以其中的1#楼为例，主要问题有：1#楼现场检查、检测典型照片见图1-1～图1-7；外墙外保温外观检查结果见表2-1。
.png)
.png)
2.2红外热像仪外墙外保温缺陷检查

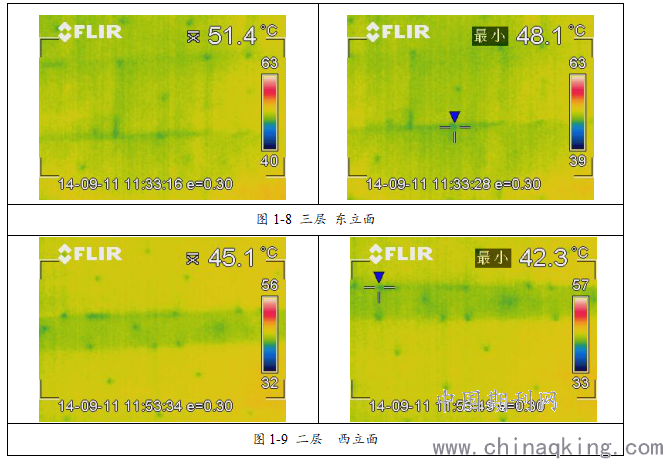

参照 JGJ/T 132-2009《居住建筑节能检测标准》，采用红外热成像方法对外墙外保温系统热工缺陷进行检查 ，重点抽检外观出现开裂的部位，红外热成像照片见图 1-8~图1-9。通过红外热成像方法，对墙面围护结构热工缺陷进行检查，局部位置有温度分布不均匀现象，未见明显的热工缺陷。
.png)
三、现场检测结果

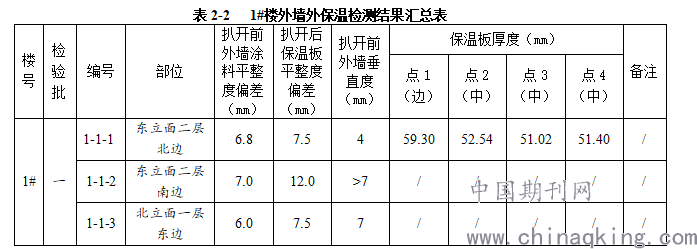

参照《硬泡聚氨酯保温防水工程技术规范》（GB 50404-2007）、《硬泡聚氨酯复合保温板》（Q/BJHYB0001-2012）和《外装修施工方案》等标准规范及相关规定对现场施工墙面平整度和扒开抹灰砂浆层后的聚氨酯复合板平整度进行抽查检测。抽检数量按照委托方提供各楼出现问题的面积，以500~1000 m2作为一个检验批，每个检验批抽取3处进行平整度（平整度偏差用2m靠尺及塞尺检测，找最大值做为平整度偏差）、垂直度检测；此外每个检验批另抽取一块聚氨酯复合板进行同一块聚氨酯复合板不同位置的厚度检测（在同一块聚氨酯复合板中沿竖向布置4个检测点，边缘1个点，中间3个点）。检测结果见表2-2。
.png)
经对1#楼外墙外保温工程出现凸凹现象部位的平整度进行抽检，检测结果表明在检测时施工墙面各抽检部位聚氨酯复合板平整度偏差最大值为12.0mm，最小值为7.5mm，其结果不满足《外装修施工方案》的技术指标6.3.1条的要求；抽检点处的聚氨酯复合板厚度最大值为59.30mm，最小值为51.02mm，施工墙面同一块聚氨酯复合板厚度差最大值为8.28mm，厚度检测结果不满足《硬泡聚氨酯复合保温板》（Q/BJHYB0001-2012）和《外装修施工方案》6.3.1条的技术指标要求。
四、结论
根据现场实际情况，参照《建筑节能工程施工质量验收规范》（GB 50411-2007）、《硬泡聚氨酯保温防水工程技术规范》（GB 50404-2007）、《硬泡聚氨酯复合保温板》（Q/BJHYB0001-2012）和《外装修施工方案》等标准规范、合同及设计要求分别对某住宅小区的8栋住宅楼外墙外保温工程质量进行检查、检测，汇总结果如下：
1. 对委托方提供的某住宅小区外墙外保温工程的相关资料进行核查，结果为：设计文件基本齐全；施工资料中主要原材料、隐蔽工程验收记录、现场检测报告、施工方案、检验批施工验收记录等资料基本齐全；聚氨酯复合板生产厂相关资料中提供有营业执照、产品合格证、企业标准、国标、产品抽检以及委托检验报告等资料，未提供工程现场施工用聚氨酯复合板的生产批次和出厂检验报告；
2. 通过现场检查发现，各楼各立面出现了不同程度的凸凹现象，局部凸凹现象明显；部分墙面存在开裂现象，严重凸凹不平处具有开裂隐患；
3. 通过对施工墙面聚氨酯复合板切开断面的检查中发现，聚氨酯复合板沿厚度方向有收缩现象；
4. 现场检测结果表明，在检测时施工墙面各楼抽检部位聚氨酯复合板平整度偏差最小值为5.0mm，最大值为14.5mm；抽检墙面检测到的聚氨酯复合板厚度最小值为42mm（设计厚度为60mm），施工墙面同一块聚氨酯复合板厚度差最大值达到14mm，厚度检测结果不符合《硬泡聚氨酯复合保温板》（Q/BJHYB0001-2012）和《外装修施工方案》的技术指标要求。
综上所述，通过施工资料检查和现场检测发现，造成上述现象的主要原因是由聚氨酯复合板沿厚度方向收缩变形所引起的。此外，在外墙外保温及装饰面系统施工中，还存有较多的问题和隐患，主要包括：节点细部未按要求施工，可能会造成局部损坏并扩展；网格布未搭接或搭接长度不够，局部未布置网格布，相对容易产生裂缝和空鼓等。
