摘要：防鼠挡板是变电站中重要的防小动物措施,现有变电站防鼠挡板容易导致运行人员与其刚性碰撞,导致人员腿部受伤。针对传统变电站防鼠挡板的不足,设计了一种通过挡板的活动挡板挤压弹簧形变与软塑胶垫的组合新型挡板,实现了对刚性碰撞力度的有效缓冲,有效的减少了运行人员通过防鼠挡板时,所能带来的碰撞伤害的设计与应用,具有较大的实用性并且可推广性高。
关键词：变电站；防鼠挡板；倾倒；运维人员；安全
0、前言
目前, 在变电站日常工作中,防小动物工作是其中的重中之重。 对于老鼠等易造成损坏设备的小动物,变电站内设置了许多防护措施,例如变电站防鼠挡板即是其中一种。传统挡鼠板整体采用高强度铝合金定制。为加强可视性,挡鼠板上部贴的反光条为工程级反光膜专业制作而成,挡鼠板反光膜加背胶 纸牢固耐用本品由中间的挡板和两边的卡槽及4颗膨胀钉构成,防鼠挡板一般高50cm。
1、传统挡板的局限性
现有变电站防鼠挡板的已基本满足防鼠功能要求,但在有 人值班的变电站中,如主控室这种需要运行人员24小时监盘 (监控各种传感器或保护装置传回点亮或非电量信息)的特殊 场所,运行人员由于日常巡视、维护设备、日常三餐及如厕等活动,会频繁进出这些设备室。 而这些设备室的通道门设置有防 鼠挡板。由于频繁的进出设备室,而由防鼠挡板导致的人员腿部撞伤时有发生,特别是在进出人员在第一条腿迈过防鼠挡板后, 由于人体已经跨立于挡板正上方视线受阻,后迈的腿经常发生与挡板防鼠强烈(一整块金属板)的刚性碰撞,导致人员腿部受伤,严重会绊倒导致更严重伤害。长此以往会对运行人员的腿部造成积累性伤害。或者如遇设备进出或者安装施工时需要人工一片片取出和加装，实用及其不方便；由于高度较高，给变工作人员或检查人员进出造成了不便，而且容易绊倒，存在安全隐患，一旦被绊倒可能会造成很大的损害。
2、设计思路
本文设计了一种多功能防鼠挡板，包括挡板、卡板和压力通断开关；其中，在挡板的两侧各设有一块可拆卸的卡板，两块卡板与挡板构成U型结构或者 H 型结构；在卡板中内嵌有磁铁，用以将 U 型结构或者 H 型结构的防鼠挡板吸合于含铁材质门框中，实现挡鼠作用；压力通断开关安装在挡板底部，且压力通断开关串接在电源和报警器的电路中；当挡板处于竖直方向时，挡板压着压力通断开关使得电路断开，报警器不工作；当挡板倾倒后，压力通断开关使得电路导通，报警器进行报警，提示工作人员将挡板立起来。
3、整体设计
依据设计思路，本文将防鼠挡板根据不同实际应用，设计为H型结构和 U 型结构，主要由40cm高挡板、两端可拆卸卡板（内嵌磁铁）、固定扁铁、弹簧压缩按钮、底部卡槽、压力通断报警电路和固定螺栓组成，如图1所示。新型电动式卷闸挡板主要部件设置在门框下方、地面之下，电动式卷闸挡板通过上升的方式来实现卷闸挡板的关闭，可使卷闸挡板正常的工作，可大大减少对地上空间的占用，使地上整洁美观，自动的调节挡板的高度，即能起到很好的阻挡老鼠的效果也避免了由于挡板过高绊倒工作人员的情况，更加安全。
.png)

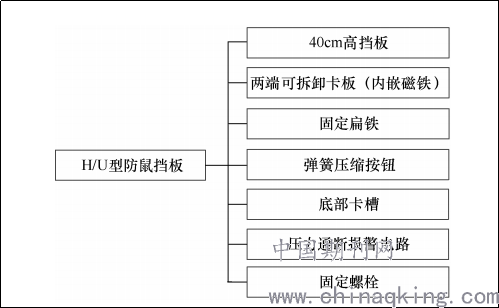

图1整体设计树图
3、现场应用
3.1应用示例一
多功能防鼠挡板包括挡板、卡板、扁铁和压力通断开关。在挡板的两侧各设有一块可拆卸的卡板，两块卡板与挡板构成U型结构或者 H 型结构。在卡板中内嵌有磁铁，用以将U型结构或者H型结构的防鼠挡板吸合于含铁材质门框中，实现挡鼠作用。在不锈钢或者木质门框上左右各设有相互对应的扁铁，U型结构或者H型结构的防鼠挡板吸合于两侧扁铁之间，实现挡鼠作用。压力通断开关安装在挡板底部，且压力通断开关串接在电源和报警器的电路中。当挡板处于竖直方向时，挡板压着压力通断开关使得电路断开，报警器不工作。当挡板倾倒后，压力通断开关使得电路导通，报警器进行报警，提示工作人员将挡板立起来。
3.2 应用示例二
多功能防鼠挡板包括挡板、卡板、扁铁和压力通断开关。在挡板的两侧各设有一块可拆卸的卡板，两块卡板与挡板构成U型结构或者H型结构。在卡板中内嵌有磁铁，用以将U型结构或者H型结构的防鼠挡板吸合于含铁材质门框中，实现挡鼠作用。在不锈钢或者木质门框上左右各设有相互对应的扁铁，U型结构或者 H型结构的防鼠挡板吸合于两侧扁铁之间，实现挡鼠作用。压力通断开关安装在挡板底部，且压力通断开关串接在电源和报警器的电路中。当挡板处于竖直方向时，挡板压着压力通断开关使得电路断开，报警器不工作；当挡板倾倒后，压力通断开关使得电路导通，报警器进行报警，提示工作人员将挡板立起来。在扁铁的底部设有弹簧压缩按钮。卡板上设有与弹簧压缩按钮相对应的凹槽，当U型结构或者H型结构的防鼠挡板吸合于两侧扁铁之间后使得弹簧压缩按钮中的凸钮插入到凹槽中，用以防止挡板被踢飞。
4、总结
本文介绍了一种新型多功能变电站防鼠挡板，并根据不同应用实际进行了设计开发，并将其应用于实际工作中，有效解决防鼠挡板被固定卡死，人员碰触无法移动，造成人员绊倒受伤的难题。提供一种通过磁铁吸力竖直固定、在承受冲击力后能够向两边倾倒且拆装便捷的新型防鼠挡板，进而保证运维人员的人身安全；通过弹簧压缩按钮能够避免在承受大力时，防鼠挡板被踢飞；设有报警装置，用以提示工作人员将倾倒的挡板立起来，具有较好的现场应用效果。
参考资料
[1]国家电网公司. 国家电网公司变电运维管理规定(试行)[Z]. 北京, 2017.
[2]赵春利. 变电站精益化运行管理分析[J]. 电气技术, 2016, 17(8): 143-144, 148.
[3]李传梁. 变电运行中倒闸及相关误操作分析[J]. 电气技术, 2014, 15(4): 98-99.
[4]李亚会, 何成宝, 刘坤鹏. 变电站巡检系统的开发与应用[J]. 电气技术, 2018, 19(9): 97-100.
[5]李亚会, 李甲宇, 孙忠文, 等. 多功能防鼠挡板[P]. 徐州, CN 208352724 U, 2019-01-08.
本论文来源于广东电网有限责任公司职工技术创新项目；项目名称：电动式卷闸挡板；项目编号：031900KK52200077
