过程可溯源非接触式电力设备绝缘性能试验方法分析

发表时间：2021/7/2 来源：《中国电力企业管理》2021年3月作者：余音

[导读] 本文主要分析一种过程可溯源非接触式电力设备绝缘性能试验方法，以解决电力设备（如架空线、电缆、变压器、互感器、开关、避雷器等）进行绝缘性能试验过程中缺乏对现场是否有入侵物体存在的安全隐患。

广东电网有限责任公司东莞供电局余音 523000

摘要：本文主要分析一种过程可溯源非接触式电力设备绝缘性能试验方法，以解决电力设备（如架空线、电缆、变压器、互感器、开关、避雷器等）进行绝缘性能试验过程中缺乏对现场是否有入侵物体存在的安全隐患。
关键词：非接触式；绝缘性能；试验；方法分析
        0、前言
        在查找故障点时，工作人员需要对线路上的电力设备（如架空线、电缆、变压器、互感器、开关、避雷器等）进行绝缘性能试验，其中最基础的一项就是绝缘电阻测试。近年来，数字式绝缘电阻测试仪已经逐步替代传统摇表，其特点是小巧轻便、便于携带，显示测试结果更加方便快捷。为了测试的安全，现有技术中一般是通过远程控制的方式来对电力设备进行绝缘性能试验，但是在试验的过程中缺乏对现场是否有入侵物体，例如动物、工作人员、车辆等的检测过程，从而存在安全隐患。鉴于上述问题，我们提出一种过程可溯源非接触式电力设备绝缘性能试验方法。
        1、一种过程可溯源非接触式电力设备绝缘性能试验方法
        一种过程可溯源非接触式电力设备绝缘性能试验方法，其包括：
        S1，将绝缘电阻测试主机连接到待进行绝缘性能试验的电力设备；
        S2，通过现场监控模块判断试验现场是否存在入侵物体，若否，则进入S3；若是，则通过设置在试验现场的警示模块对入侵物体进行驱离。
        通过现场监控模块判断试验现场是否存在入侵物体，包括：

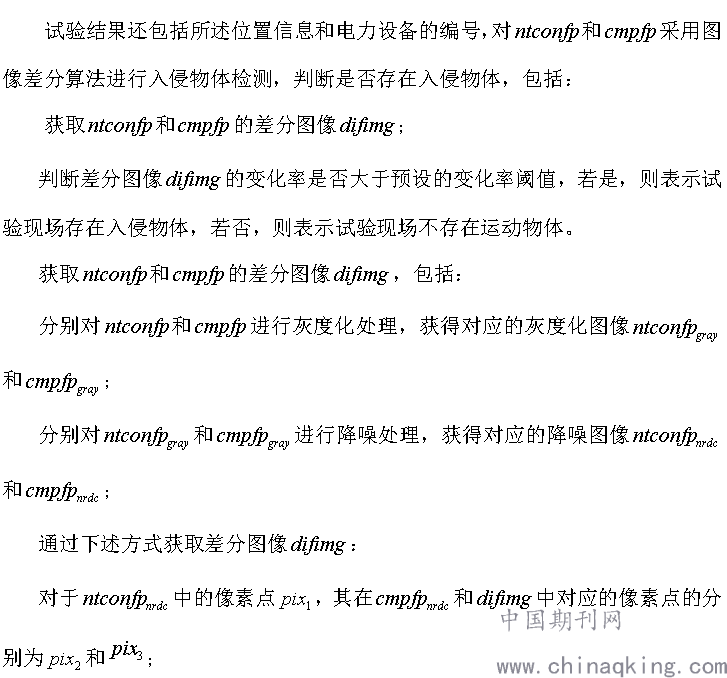

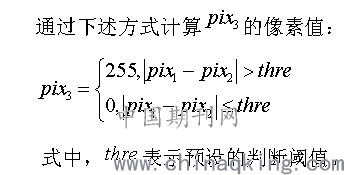

        现场控制模块采用自适应的时间间隔获从监控视频流中获取需要进行入侵判断的帧；获取与所述图像帧相邻的前一帧；对和采用图像差分算法进行入侵物体检测，判断是否存在入侵物体；
        S3，通过远程控制模块控制所述绝缘电阻测试主机对所述电力设备进行绝缘性能试验，获得试验结果；

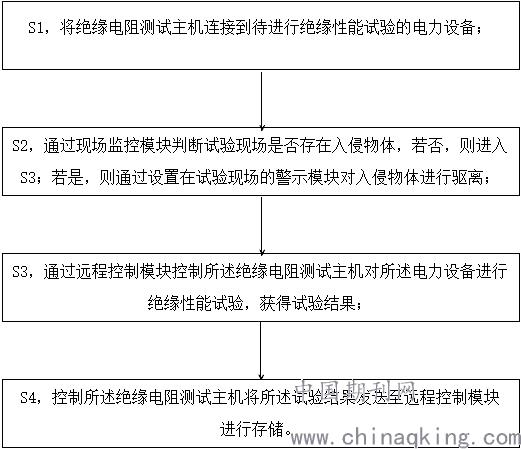

        S4，控制所述绝缘电阻测试主机将所述试验结果发送至远程控制模块进行存储。如下图所示：

图1：一种过程可溯源非接触式电力设备绝缘性能试验方法流程图
3、具体实施方案

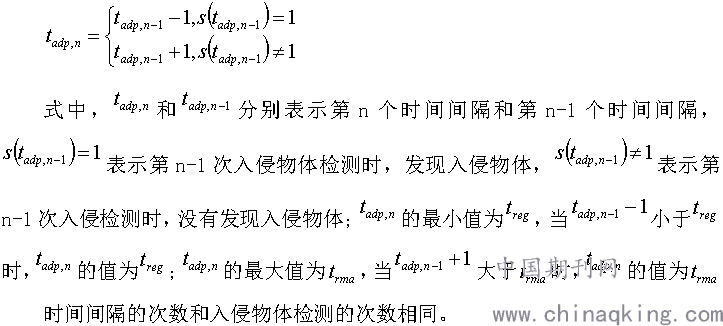

依据上文所述，自适应的时间间隔通过下述方式确定：

        入侵物体检测指的是从监控视频流中获取帧进行入侵检测。本发明上述实施方式，若连续多次入侵检测均没有发现入侵物体，则从监控视频流中获取需要进行入侵判断的帧的时间间隔则会变长，从而减少运算压力，避免短时间密集地运算，而当连续多次检测到入侵物体时，时间间隔则会变短，有利于及时发现入侵物体，从而提高本发明的安全性。本发明在性能和检测效率取得的了很好的平衡，在节约成本的同时实现高效的入侵检测。
        在实施例中，所述警示模块包括声光报警器，圣光报警器用于对入侵物体发出警示声音和警示灯光。绝缘电阻测试主机包括绝缘性能试验模块、控制模块和通信模块；所述绝缘性能试验模块用于对所述电力设备进行绝缘性能试验，获得试验结果；控制模块用于对所述绝缘性能试验模块和所述通信模块进行控制；所述通信模块用于与所述远程控制模块进行通信。
        在上述实施例中，远程控制模块包括用户端和云服务器；所述用户端用于将控制指令发送至所述云服务器，所述云服务器用于将所述控制指令发送至所述绝缘电阻测试主机，控制指令用于对所述绝缘电阻测试主机进行控制；云服务器还用于接收并存储所述试验结果。
        用户端还用于对存储在素数云服务器中的试验结果进行管理，所述管理包括：对所述试验结果查询，获得需要的查询结果；将试验结果进行下载到所述用户端进行查看；对已经超过预设的保存时长的试验结果进行删除和对已经退役的电力设备的试验结果进行删除。
        在一种实施例中，所述控制指令包括启动指令、停止指令、档位选择指令和数据上传指令。启动指令和停止指令分别用于控制所述绝缘性能试验模块的启动和停止，档位选择模块用于控制所述缘性能试验模块进行绝缘性能试验时所采用的电压的档位，数据上传指令用于控制所述缘性能试验模块将所述试验结果发送至所述远程控制模块。通信模块用于接收所述控制指令，并将所述控制指令发送至所述控制模块；控制模块用于根据所述控制指令对所述绝缘性能试验模块和通信模块进行控制。其中对所述电力设备进行绝缘性能试验，获得试验结果，包括：
        S21，获取所述电力设备的非保护侧的电位；
        S22，获取所述电力设备的保护侧的电位；
        S23，计算所述非保护侧的电位和所述保护侧的电位之间的差的绝对值；
        S24，获取所述电力设备的非保护侧和所述电力设备的保护侧之间的电阻值；
        S25，根据绝对值和所述电阻值获得试验结果。
        绝对值和所述电阻值获得试验结果，包括：试验结果包括电力设备的绝缘性能是否合格以及电力设备的绝缘性参数。基于下述方式判断所述电力设备的绝缘性能是否合格：若绝对值大于预设的绝对值阈值且所述电阻值大于预设的电阻值阈值，则判断所述电力设备的绝缘性能合格。
        绝缘性参数包括电阻值和绝对值。绝缘电阻测试主机还包括定位模块，所述定位模块用于获取所述绝缘电阻测试主机的位置信息。

3、总结
综上所述，一种过程可溯源非接触式电力设备绝缘性能试验方法在进行绝缘性能试验的过程中，对试验结果进行了远程记录，有利于后续的智能运维工作的开展。本发明通过远程控制的方式对绝缘电阻测试主机进行控制，从而有效降低了试验过程中的人员和设备安全风险。本发明的绝缘电阻测试主机的控制模块和绝缘性能试验模块之间完全隔离，提高了安全性，同时也提供了更便利的测试条件，提升了工作效率。
项目支撑：本论文来源于广东电网有限责任公司职工技术创新项目；项目名称：远程数字式绝缘电阻测试仪的制作与试用；项目编号：031900KK52200063
