一种10KV电缆检修井防沼气自动排水装置的研制

发表时间：2021/7/2 来源：《中国电力企业管理》2021年3月作者：庄清涛

[导读] 电缆检修井是用于运维人员方便检修电缆，但井内的积水不但会影响检修人员的工作，更甚至影响了电缆安全性能，本文介绍一种10KV电缆检修井防沼气自动排水装置，可很好地解决井内的积水问题。

广东电网有限责任公司东莞供电局庄清涛 523000

摘要：电缆检修井是用于运维人员方便检修电缆，但井内的积水不但会影响检修人员的工作，更甚至影响了电缆安全性能，本文介绍一种10KV电缆检修井防沼气自动排水装置，可很好地解决井内的积水问题。
关键词：电缆；检修井；防沼气；自动；排水装置
        0、前言
        现有的电缆检修井一般设置在室外环境，由于各种天气等原因，电缆检修井内或多或少会积累一定深度的污水，电缆长期泡在水里，会导致老化等诸多问题，并且电缆检修井内如果积累一定深度的污水，工作人员对电缆检修时，需要将电缆吊起或将井里的污水通过水泵抽走，导致工作人员对电缆检修维护不便的问题。因此需要一种10KV电缆检修井防沼气自动排水装置对上述问题做出改善。
        1、10KV电缆检修井防沼气自动排水装置
        为了解决上述问题，我们研制一种10KV电缆检修井防沼气自动排水装置，包括电缆检修井、污水井和排水井，电缆检修井上端表面安装活动连接井盖，电缆检修井一端设有排水井，电缆检修井一端内侧表面安装活动连接胶管一端，胶管两端表面安装卡接连接第一过滤网，胶管另一端内侧表面安装连接排水井，胶管一端表面安装活动连接逆水阀，胶管一端表面安装转动连接排水井，排水井底部表面安装卡接连接第二过滤网，排水井底部内侧表面安装活动连接一端管道，管道另一端内侧表面活动连接安装污水井，污水井的一端内侧表面固定安装出水孔。
        自动排水装置的污水井与排水井通过管道进行连接。述胶管为PVC胶管，且胶管两端均设有逆水阀。胶管的一端与排水井相连通，所述胶管的另一端与电缆检修井相连通，且连接排水井的那端设有逆水阀。
        通过在电缆检修井的旁边设置排水井，并通过胶管将排水井和电缆检修井相连通，电缆检修井内的污水可通过胶管进入到排水井，进而通过管道排到污水井中，在排水井的胶管上安装了逆水阀具有控水装置设计，始终保持电缆检修井、排水井、污水井内水量稳定可控，在每个连接处都设置具有过滤结构，保证异物不堵塞管道，始终保持电缆检修井、排水井、污水井之间排水畅通，通过上述的设计，可以使得电缆检修井内的污水通过排水装置排放到污水井中，从而使得电缆检修井内的污水量下降，更加方便工作人员进行检修工作。
        2、图纸设计

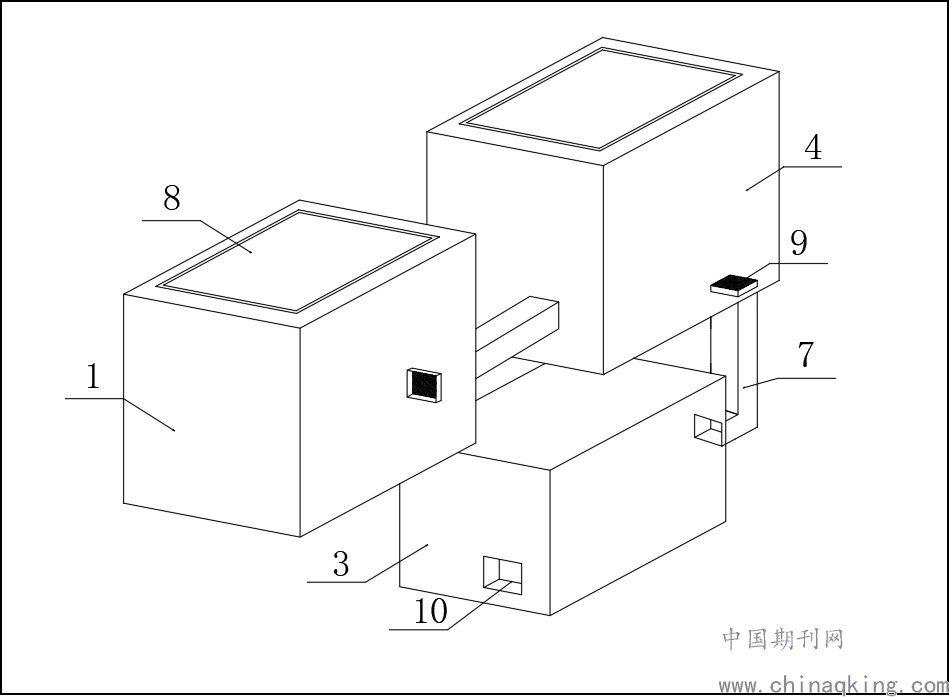

图1整体立体图；

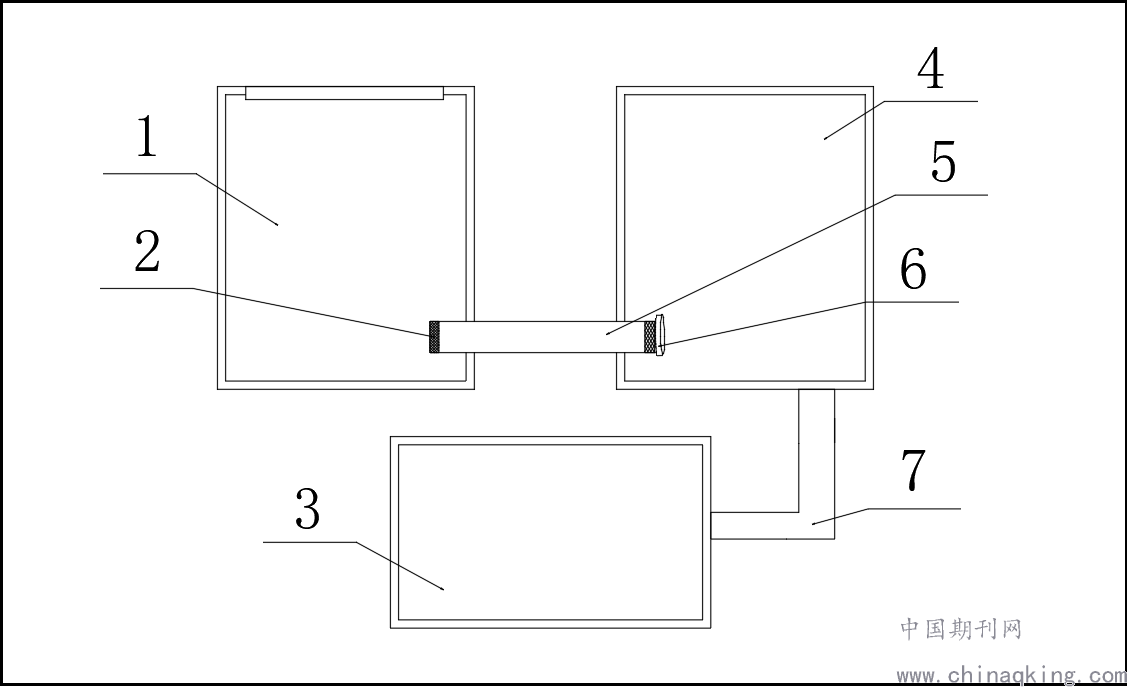

图2整体立面图
        图中：1、电缆检修井；2、第一过滤网；3、污水井；4、排水井；5、胶管；6、逆水阀；7、管道；8、井盖；9、第二过滤网；10、出水孔。
        3、工作原理
        参考图1与图2，该装置的工作原理是：使用时，包括电缆检修井1、污水井3和排水井4，电缆检修井1上端表面安装活动连接井盖8，电缆检修井1一端设有排水井4，电缆检修井1一端内侧表面安装活动连接胶管5一端，胶管5两端表面安装卡接连接第一过滤网2，通过设置第一过滤网2可以避免垃圾杂物等进入胶管5内部，从而对胶管5内部进行堵塞，导致排水装置的排水效果大大降低，胶管5另一端内侧表面安装连接排水井4，胶管5一端表面安装活动连接逆水阀6，逆水阀6只允许水往一个方向流动，因此逆水阀6的设计，可以避免污水从排水井4返回到电缆检修井1内，胶管5一端表面安装转动连接排水井4，排水井4底部表面安装卡接连接第二过滤网9，防止有垃圾、杂物堵塞管道，排水井4底部内侧表面安装活动连接一端管道7，管道7另一端内侧表面活动连接安装污水井3，污水井3的一端内侧表面固定安装出水孔10，通过电缆检修井1的旁边设置排水井4，并通过胶管5将排水井4和电缆检修井1相连通，电缆检修井1内的污水可通过胶管5进入到排水井4，进而通过管道7排到污水井3中，通过上述的设计，可以使得电缆检修井1内的污水通过排水装置排放到污水井3中，从而使得电缆检修井1内的污水量下降，更加方便工作人员进行检修工作。
        3结语
        综上所述，针对电缆检修井的结构特点，推广一种10kV电缆沟检修井防沼气自动排水装置，安装在电缆检修井内，可以有效排出电缆井内积存的污水，解决工作人员检修不变的技术问题。该装置结构简单，安装方便，成本较低，容易推广。10kV电缆沟检修井防沼气自动排水装置的推广应用，对维护电网安全稳定运行，保障人民生命财产安全具有重大的意义。
参考文献
[1]郑骞，张瑞磊.电缆沟及电缆井的现场施工方法[J].中国总会计师，2019（7）：20-21.
[2]容觉生.10kV电力电缆线路电缆沟及电缆井敷设设计要求[J].中国电业，2018（2）：117-120.
[3]程平，陶思颖，朱波峰.?电缆沟检查井排水设计方案[J].基层建设，2018（22）：56.
[4]王国顺.电缆沟井施工程序及工艺[J].时代金融，2018（14）：233-234.
项目支撑：本论文来源于广东电网有限责任公司职工技术创新项目；项目名称：一种10kV电缆井防沼气自动排污水装置；项目编号：031900KK52200072
