建筑机电安装中管线碰撞问题浅析

发表时间：2021/7/2 来源：《中国电力企业管理》2021年3月作者：赵青春

[导读] 在建筑机电安装过程中做好施工管线碰撞问题的处理，对促进项目工程的开展有着积极的作用。因此本文结合实际，在论述管线综合布置技术应用意义的基础上，对管线综合技术的应用原则进行了分析，同时对建筑机电安装过程中施工管线碰撞的问题内容进行研究，并且给出相关的处理方案，期望论述之后可以给相关工作人员提供一些参考。

身份证号码：340827198307****** 赵青春

摘要：在建筑机电安装过程中做好施工管线碰撞问题的处理，对促进项目工程的开展有着积极的作用。因此本文结合实际，在论述管线综合布置技术应用意义的基础上，对管线综合技术的应用原则进行了分析，同时对建筑机电安装过程中施工管线碰撞的问题内容进行研究，并且给出相关的处理方案，期望论述之后可以给相关工作人员提供一些参考。
关键词：建筑机电；施工管线；碰撞；问题处理
        引言
        在机电安装时，一定要按严格按照要求合理把控施工质量，消除潜在的风险影响，进而为管线的综合布置奠定坚实的基础。安装环节中的质量缺陷是很难避免的，所以务必要采取有效措施降低质量隐患的发生几率，更好地服务后期的各项安装操作。
        1管线综合布置技术的现实意义
        机电安装的环节中，一般涵盖了多个专业的内容，具体来说包括了水管、风管、桥架等方面。结合以上的功能要求，一定要依靠管道的综合布置技术作出相关的调整，加上后期的各项运行操作，使得当前的机电专业功能有了更加明确的技术规范，从而提升业主的敏感度。施工管线碰撞问题经常出现在老项目改造的环节中，主要还是由于内部的系统出现紊乱导致的。加上传统的管线综合布置技术相对落后，很难实现更加高效的信息化技术处理。从管线施工的具体环节来看，如果不能进行有效的记录，那么可能会给最终的竣工备案带来不同程度的影响。在机电安装之前，我们可以通过多样化的操作合理布置管道，按照管线的基本布局充分考虑多项空间因素，只有这样才能够实现更加稳定的布置，避免出现严重的碰撞问题。全面参考安装环节中的具体实际内容，施工人员一定要严格按照施工流程运用施工技术，并逐步推进各项监督工作，确保管道线路能够在指定的范围内实现安全化安装，提升整体的规划效果。
        2管线综合布置原则
        （1）在安装的环节中，小管让大管、无压管让有压管。桥架一定要避开压力管与风管，这样可以保证电力设施处于相对安全的环境；
        （2）在墙体周围布置一定的管线，按照合理化的要求实现更高层次的处理，避免出现严重的管线接头脱裂的问题；
        （3）在布置水管和桥架时，确保水管和桥架的间距能够符合施工规范，更好地服务于后期的电缆铺设；
        （4）管线外壁与墙面之间的距离应该≥150mm，并严格参考相关的要求把握梁与柱之间的实际深度。除此之外，还要关注管道外壁的间距大小，遵守规范规定的参数要求。

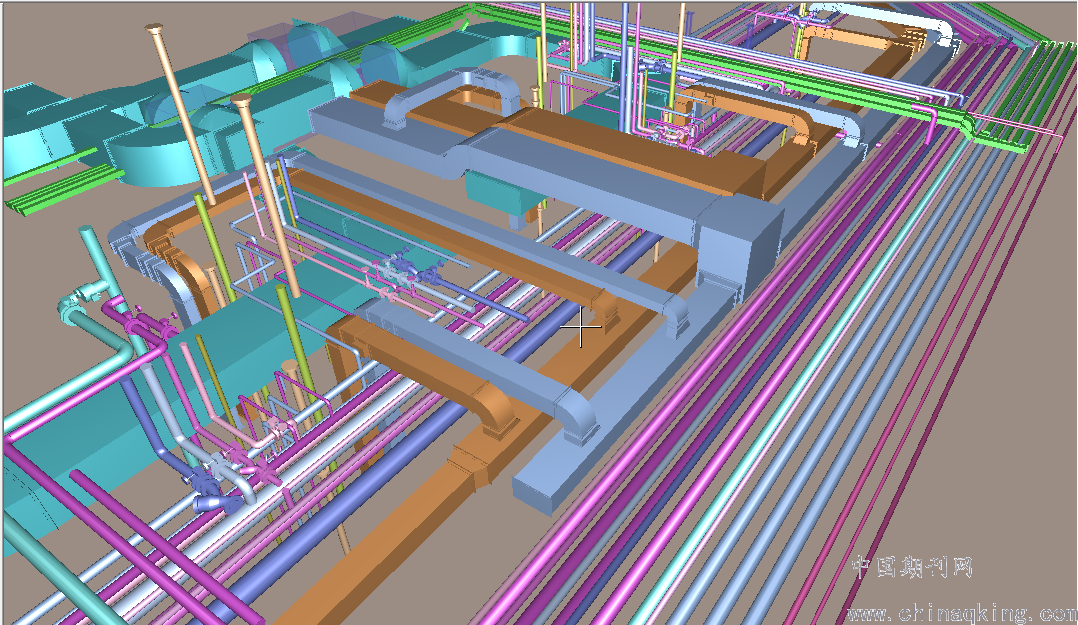

图一：管线综合示意
        3.处理施工管线碰撞问题的措施
        3.1对后期的维护和检修进行充分考虑
        机电安装时，一定要对管线施工的整体布局进行全面考虑，只有这样才能够为后期的维修保养奠定坚实的基础。考虑到机电的安装现状，还要对其他方面的内容进行综合考虑。在管线的布置环节中，全面把握空间的动态变化，并安排专业化的人员做好基础性的检修管理，只有这样才能够预留出合适的空间。机电安装时，施工人员还要结合后期的维保内容作出相应的调整，只有这样才能够将成本降低至合理水平。值得关注的是，在机电安装的环节中，图纸有时会有许多疏漏之处，管线施工人员应当对阀门安装位置进行全面排查，这样才能更好地利于后期的维保检修工作。
        3.2施工技术标准的制定
        为了提升机电设备的安装质量，应当在施工的环节中制定详细规范的施工技术标准，只有这样才能够做好技术交底工作，方便后期的各项培训。随着技术施工标准的严格落实，每一道施工工序有了更加明确的安装要求。如果没有规范化的技术标准作为支撑，那么整体的施工工艺就会丧失原有的色彩。为了能够制定一套详细规范化的技术施工标准，相关的人员一定要对现场的基本状况进行全面的了解，并做好每个环节的计划，进而保证标准能够符合规范要求。按设计图纸施工，要严格执行图纸中的各项标准，并以此为基础，更好地推进各项施工技术标准的实施。施工技术标准制定的环节中，相关部门的人员还要进行反复审核，只有这样才能够保证最终的准确度。在安装机电设备时，安装人员务必要严格按照技术标准进行相关的操作，避免出现严重的线路碰撞问题，降低返工现象的发生几率。在开展下一道工序之前，相关的人员一定要做好标准化的处理，按照严格的要求布置线路，然后结合管线的特点，确保空间格局的标准化。
        3.3关注设计图纸与现场实际施工之间的差异
        现场实际状况和设计图纸的偏差是难以避免的，所以要在施工过程中随时监测管线的基本状况。由于意外情况频发，施工图纸和实际之间的差距也会出现不同程度的偏移，这很可能会给后期的各项工作埋下隐患。管线布置的环节中，还要从自身的技术角度考虑，只有这样才能够保证最终的灵活性，更好地实现设备的尺寸控制以及配件的选择。
        3.4检查和调整管线综合碰撞
        在检查管线的碰撞情况时，通常会选择专业软件进行处理。随着检查模型文件的碰撞升级，能够按照专业的需求做出不同程度的调整。考虑到工程项目的信息量较大，加之机电系统复杂，所以会选择先进的软件作为主要的支撑，进而实现更加高效的碰撞管理。特别是在建筑结构内部的检查过程中，一定要充分考虑其他方面的内容，做好以下几点的检查工作：（1）专业管线位置之间是否存在已知的碰撞；（2）机房设备和专业管线之间是否达到检修需求；（3）管线穿梁柱是否存在异常状况；（4）各管线敷设路径是否得到有效优化；（5）管线底部标高是否满足吊顶对净高的要求。
        4结语
        在建筑工程机电安装中，一定要按照低成本高质量的要求提升管线的布置水平。可以在图纸设计环节中提前避免管线碰撞，降低不必要的成本开支。为了充分发挥管线综合布置的整体优势，施工单位一定要从全局出发做好基础性的准备工作，建立起系统完备的企业管理制度，进而规范后期的施工技术标准，更好的控制管线的施工质量，降低施工环节中的碰撞问题。
参考文献：
[1]陈魁荣.建筑机电设备安装工程管线综合布置探讨[J].河南建材,2019,(3).289-290.
[2]林树雄.建筑机电安装工程管线综合排布分析[J].建材与装饰,2018,(19).205-206.
[3]袁媛.基于BIM技术的机电模型建立及管线碰撞检查[J].建筑节能,2018,(12).47-49,125.d
[4]丁洪华.建筑机电安装工程中管线综合布置技术的应用[J].中国建筑金属结构,2013,(22).31-32.
