1.3河南安彩高科股份有限公司 李启元1桑阳3 455000
2.河南旭阳光电科技有限公司 李蕊杉2 455000
摘要：随着世界性能源紧缺和环保问题的日益突出,太阳能光伏产业正越来越受到人们青睐,世界各国都把太阳能光伏发电的商业化开发和利用作为重要的发展方向。在这样的背景下,河南安彩高科股份有限公司,把进军光伏领域作为创新产业的发展方向之一,安彩光伏玻璃厂应运而生。经过项目参与人员前期周密细致的市场调研和资料收集,与设备制造厂家的技术交流和学习,?安彩光伏玻璃厂生产工艺基本形成。在此我们编辑成册,作为后续生产的指导性资料和员工培训教材随着对行业知识的不断积累,我们将做进一步丰富和完善。
关键词： 压延机,参数,缺陷
前言 压延机的作用是将流道中的玻璃液经压延后形成板宽一定、表面有特殊花纹、薄厚均匀的玻璃带,安装在熔窑流道之后,单线一用一备,可以快速准确的进行切换。
一．压延机的构成
压延机组由唇砖、上下压延辊、出料辊、过渡棍台及传动装置等组成。压延辊、出料辊、过渡辊均带水冷却系统,压延辊通过软化水进行冷却,每根辊的水流量可单独调节。玻璃的厚度通过平行升降装置和手轮调节,出料辊整体角度调节范围0-15。压延辊、出料辊、过渡台辊的速度变频控制,可单独调整。

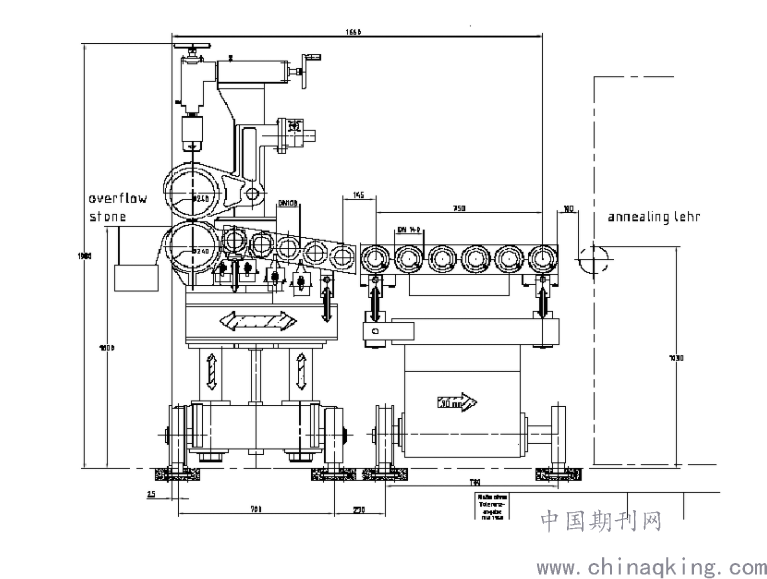

压延机结构及主要尺寸如图1所示。
.png)
图1压延机示意图
在正常生产过程中,压延辊、出料辊、过渡台辊及退火窑第一根辊子的速度通过编码器采集送往DCS控制站,通过集中控制确保各级辊子转速匹配。在出料辊下方设有风刀用于支撑玻璃,风刀风量可单独调节,基本用风量为2600m3/h。压延机基座几部分均可在水平和垂直方向调节,压延机工作高度调节范围是900~1100mm,通过平行升降装置水平调节压延机与窑炉出口唇砖的间距,调节范围:+100mm-50mm。
二．主要技术参数
1、工艺参数
玻璃原板最大宽度:2400mm；玻璃净板最大宽度:2140mm；玻璃板厚度:3-6mm
2、结构参数
压延辊：2根,直径Φ240mm；出料辊:4根,直径Φ110mm;过渡辊:7根,直径Φ140mm
3、用能参数
额定功率:165KW；用水量:135m3/h；风量:2600m3/h
4、控制调整参数
控制系统采用PLC控制；设备精度要求厚度调节精度在0.1mm；上辊水平方向调节精度在0.25mm；机器高度调节精度在1.0mm。
三．辅助设置
1、烧边装置
在压延机前有两个边枪,对玻璃液边部进行加热便于展开以利于压延成型;在退火窑入口处架设两个烧边火头,燃料是天然气和高压空气的混合气体,宽度100mm,分布于玻璃带两侧边缘部,作用是在进退火窑前调整缩小玻璃板的横向温差,以利于后续退火。
2、交换平台

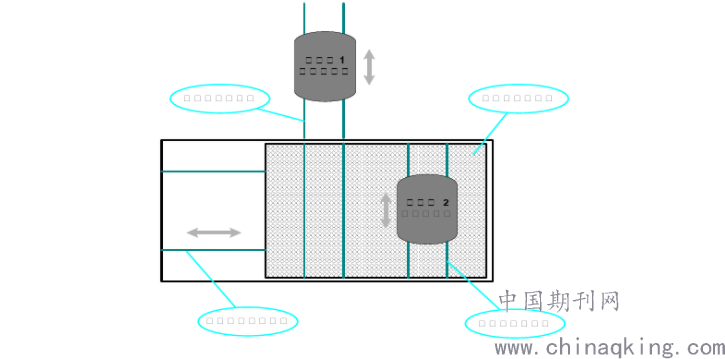

更换压延机方法如图示。当压延机需要更换时,移动交换台车,使台车上的空轨道对准在线压延机安装轨道,将在线压延机沿轨道移动到交换台车上,接着反方向移动交换台车,将备用压延机轨道对准安装轨道,移动备用压延机至工作位,完成设备交换。
.png)
四．压延更换作业程序
放下流道闸板阻止玻璃液流出→过渡辊台向退火窑侧移动→使压延机与流道分开→同时移开退火窑入口处烧边火头,降下入口挡帘,退火窑A、B、C区温控由自动转为手动→连接两个换机用的冷却水管→打开压延机上这两个冷却水管的开关关闭在线压延机上两个主冷却水进水阀→关闭在线压延机驱动侧的主冷却水阀,断开进水管→关闭风刀→关闭天然气喷枪→将在线压延机移至维修位置→打开上部喷枪,迅速清理死玻璃→备用机入位→玻璃带引出→升起退火窑入口处挡帘→恢复打开退火窑入口出烧边喷枪→当玻璃带进入退火炉时,将A、B、C区温度控制方式转为自动→移至维修位置的压延机必须保持通水运转2小时左右,确定压延辊的温度降到常温时方可停止运转,断开电源和冷却水。
五． 应急处理
1、玻璃粘辊应急处理
1)降低辊子转速至1520m/h 2)降低闸板;3)增加冷却水流量,降低流道温度5℃,以增大粘度(快速完成) 4)一般都是上辊粘玻璃,利用木铲铲去; 5)处理过程控制在10分钟以内,否则可能导致换机。
2、出料辊停止运转:
1)一根出料辊停止运转一般选择在线维修;2)通过降低压延速度20%以提高玻璃牵引力,使玻璃板从出料辊道上被拉开,故障排除后,重新运行;3)驱动机构故障或处理过程超过10分钟,则按压延机交换程序进
3、退火窑辊停止运转:
1)放下流道闸板:2)按程序交换压延机3)修理退火窑传动机构;4)处理完成后按程序开机
六．过程缺陷应对
1、成型缺陷分类
1)玻筋线道:①杂物线道②玻璃线道光伏；2)夹杂物3)透明点4)辊印5)辊伤6)翘曲7)厚度不均
2、常见缺陷对策方法:
1)翘板原因是玻璃板横向温差不合适,需要通过顶部枪和边枪调整板的横向温差,也可以通过调整冷却水流量动态调整。2)透明点原因是玻璃液局部温度过低,需通过调整流道局部温度来精品实现,压延速度需同时调整,否则会造成辊印缺陷3)厚度不均一般跟玻璃边部温度不均有关,需要通过调整压延辊前的边枪火头来调整厚度
压延机在玻璃制造过程中起着至关重要的作用,它的稳定将是影响玻璃板产、质量的主要因素。压延机将温度高达1100的玻璃液通过压延冷却成型为厚度均匀,表面有特殊、规则花纹的玻璃板。通过调节玻璃液温度、辊子冷却水量、水温度、风量、辊子速度等参数,实现生产工艺过程稳定。
参考文献：
［1］彭寿，杨景安．太阳能压延玻璃工艺学［M］．北京:化学工业出版社，2018．
