油气管道连接处防护装置的设计及应用分析

发表时间：2021/7/2 来源：《中国科技信息》2021年8月作者：王刚张延辉张红俊

[导读] 笔者针对目前在油田的生产过程中，需要管道将油运输，而一般运输油时，需要很长的管道，因此就需要很多管道进行连接

中石化胜利油田分公司东胜公司山东东营王刚张延辉张红俊 257000

摘要：笔者针对目前在油田的生产过程中，需要管道将油运输，而一般运输油时，需要很长的管道，因此就需要很多管道进行连接，在管道连接口处，容易发生脱口，断裂的现象，现有的防护装置大多数直接焊接在管道上，不容易取下，而且不能使输油管道稳定的问题，研制开发了一种油气管道连接处防护装置，通过防护套筒两端安装螺纹套筒和螺纹栓，可以根据输油管道的大小调节弧形夹板的位置，在防护套筒两端分别固定输油管道，使得输油管道稳定，在底座上安装第一弹簧，使得整个装置更加稳定，消除了工作的安全风险隐患，具有很高的推广使用价值。
关键词：采油；油气管道；连接防护装置
        1 研究背景
        在油田采油时，需要管道将油运输，而一般运输油时，需要很长的管道，因此就需要很多管道进行连接，在管道连接口处，容易发生脱口，断裂的现象，为了阻止这一现象，一般会在连接处加上防护装置，而现有的防护装置大多数直接焊接在管道上，虽然起到了保护作用，但是不容易取下，而且不能使输油管道稳定。
        2 装置的研制
        为了解决现有技术中存在的不易将防护装置取下，且不能保障输油管道的稳定的缺点，笔者针对上述技术缺陷，研究设计了一种油气管道连接处防护装置，包括底座，所述底座上端面等距离固定安装有多个第一弹簧，所述第一弹簧一端固定连接有底板，所述底板上端面两端固定安装有连接板，所述连接板之间放置有安装板，所述安装板的两端分别铰接在连接板上，所述安装板上端放置有防护套筒，所述防护套筒通过固定结构与安装板箱相连接，所述防护套筒两端四周分别安装有多个螺纹套筒，所述螺纹套筒上螺纹连接有螺纹栓，且螺纹栓贯穿防护套筒，所述螺纹栓的一端转动连接有弧形夹板。
        所述底座上端面四角贯穿有定位孔。所述弧形夹板一侧铺设有橡胶垫。所述安装板上端面两侧放置有螺纹杆，所述螺纹杆螺纹连接并贯穿安装板，且螺纹杆的一端转动连接在底板上。所述固定结构包括套筒、支撑杆、挡板和第二弹簧，所述安装板上端面四角固定安装有套筒，所述套筒内插设有支撑杆，所述支撑杆的一端固定连接在防护套筒上，所述支撑杆的另一端固定连接有挡板，所述挡板底端和套筒底端之间放置有第二弹簧，所述第二弹簧的一端固定连接有挡板上，所述第二弹簧的另一端固定连接在套筒的底端。
        本装置的有益效果为：
        通过防护套筒两端安装螺纹套筒和螺纹栓，可以根据输油管道的大小调节弧形夹板的位置，在防护套筒两端分别固定输油管道，使得输油管道更加稳定，而在底座上安装第一弹簧，就可以使得整个装置更加稳定。
        3 装置附图说明

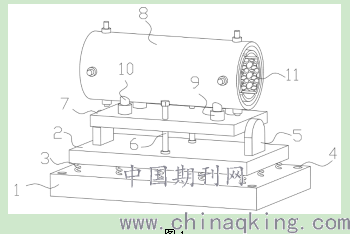

        图1为油气管道连接处防护装置的结构示意图；

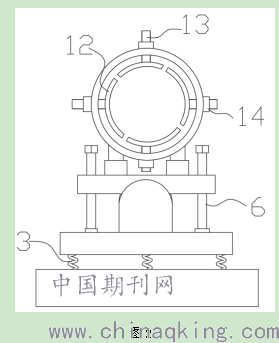

        图2为油气管道连接处防护装置的侧视图；

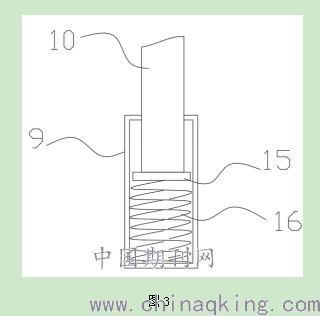

        图3为油气管道连接处防护装置的部分剖视图。
        图中：底座1、底板2、第一弹簧3、定位孔4、连接板5、螺纹杆6、安装板7、防护套筒8、套筒9、支撑杆10、橡胶垫11、弧形夹板12、螺纹栓13、螺纹套筒14、挡板15、第二弹簧16。

         4 具体操作方法
         该油气管道连接处防护装置的具体使用步骤如下：
         参照图1-3，一种油气管道连接处防护装置，包括底座1，底座1上端面四角贯穿有定位孔4，可以通过定位孔4将底座1固定在地面上，减少不必要的移动，底座1上端面等距离固定安装有多个第一弹簧3，第一弹簧3一端固定连接有底板2，第一弹簧3的作用是为了整个装置更加稳定，底板2上端面两端固定安装有连接板5，连接板5之间放置有安装板7，安装板7的两端分别铰接在连接板5上，由于安装板7两端铰接在连接板5上，因此安装板7可以两侧摆动，安装板7上端面两侧放置有螺纹杆6，螺纹杆6螺纹连接并贯穿安装板7，且螺纹杆6的一端转动连接在底板2上，通过转动两侧的螺纹杆6来调节安装板7的角度，使得安装板7始终与输油管道保持水平，安装板7上端放置有防护套筒8，防护套筒8通过固定结构与安装板7箱相连接，防护套筒8两端四周分别安装有多个螺纹套筒14，螺纹套筒14上螺纹连接有螺纹栓13，且螺纹栓13贯穿防护套筒8，螺纹栓13的一端转动连接有弧形夹板12，弧形夹板12一侧铺设有橡胶垫11，橡胶垫11可以将输油管道贴合紧密，避免转动。
        在上述结构中，在防护套筒8和安装板7之间增加一个固定结构，使得防护套筒更加稳定，固定结构还可包括套筒9、支撑杆10、挡板15和第二弹簧16，安装板7上端面四角固定安装有套筒9，套筒9内插设有支撑杆10，支撑杆10的一端固定连接在防护套筒8上，支撑杆10的另一端固定连接有挡板15，挡板15底端和套筒9底端之间放置有第二弹簧16，第二弹簧16的一端固定连接有挡板15上，第二弹簧16的另一端固定连接在套筒9的底端，通过第二弹簧16的作用，能够使得防护套筒8能够更加稳定。
参考文献
［1］胡建生.机械制图［M］.北京：机械工业出版社，2017.1
作者简介：王刚，男，1976年6月出生，山东省淄博市人，汉族，大学本科学历，高级技师，研究方向为油气田开发工作。
