邵华阳、刘林、孙林*、曹迪
（营口理工学院 辽宁营口 115014）
由于矫直机在实际工作中存在，矫直机工作频率和矫直机的固有频率相同发生共振的现象，进而导致矫直机发生损坏。所以运用ABAQUS软件进行模态分析，了解矫直机机架的固有频率，避免因为共振而引起的损坏。提高矫直机在实际工作中的安全性和可靠性。
1、模型进行前处理
以矫直机机架为基础，对有限元模型进行前处理，建立边界条件、相互作用、添加属性密度、建立分析步、划分网格。其中边界条件、相互作用和网格划分与前面的矫直机机架静力学分析的设置是一样的。
本文中矫直机机架的材料为45号钢，密度为7.85g/cm3，以此对密度进行赋值。建立分析步，类型选择线性摄动、频率，设置请求的特征值个数为9。
2、模态分析结果

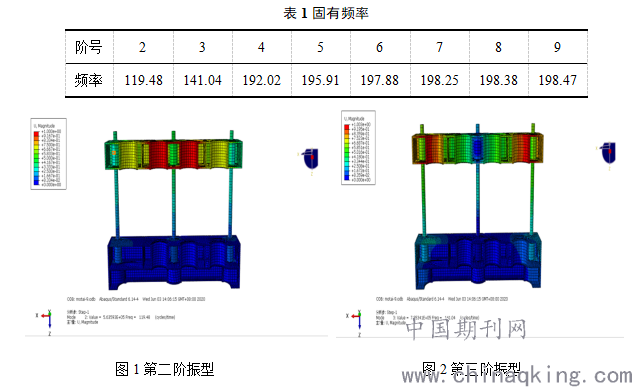

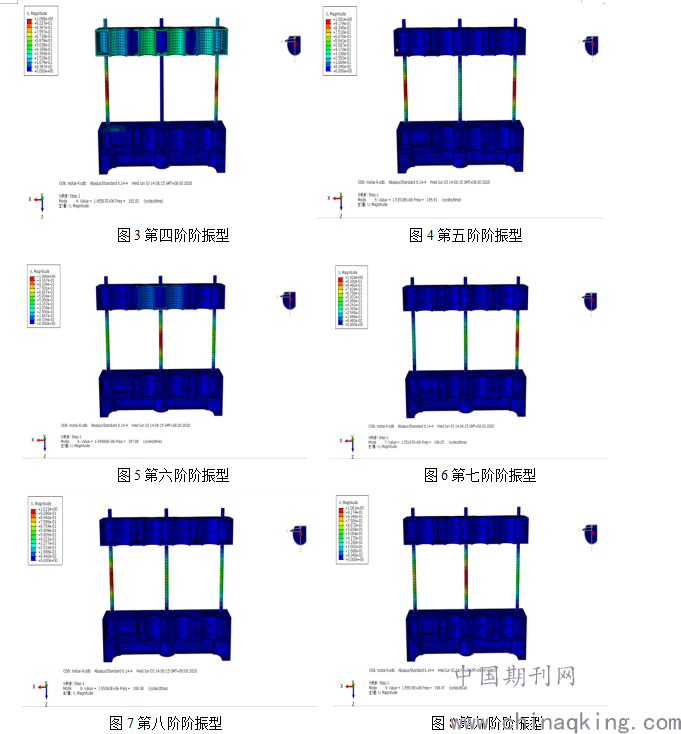

通过运用ABAQUS软件对七斜辊矫直机机架的有限元模型进行模态分析，得到9阶的固有频率和振型。由于第1阶为刚性振型，后8阶为弹性振型，所以取2阶至9阶的固有频率和振型进行分析。固有频率如表1所示。矫直机机架的第2阶到第9阶的振型如图1至图8所示。本文中七斜辊矫直机的工作频率为60Hz，第2阶的固有频率为119.48Hz，其固有频率为工作频率的2.0倍，不会对矫直机工作产生影响。
.png)
.png)
3、本章小结
对矫直机有限元模型的前处理包括属性、装配、分析步、相互作用的设置，对矫直机机架进行模态分析，进而得到其固有频率和振型，其第2阶固有频率为矫直机工作频率的2.0倍。可以保证矫直机的工作频率于矫直机的固有频率不会发生共振从而导致矫直机损坏。
孙林通讯作者
营口理工学院青年科研项目，项目编号QNL201916、
参考文献
[1]杨会林,黄开旺,周传香.六辊薄壁管材矫直机参数设计与仿真分析[J].冶金设备,2019(01):1-6.
[2]陈浩明,窦茂科.提升斜辊矫直机矫直质量的工艺研究[J].焊管,2019,42(01):37-42.
[3]崔甫.斜辊矫直机辊形理论的新探索[J].重型械,2017(01):2-6.
[4]郑皓永. 双金属复合管多斜辊矫直工艺数值模拟研究[D].燕山大学,2016.
