基于BISS-C协议的编码器接口及其FPGA实现蔡彦博

发表时间：2021/7/5 来源：《论证与研究》2021年5期作者：蔡彦博杜叶宣

[导读] 摘要：本文论述了BISS-C协议的内容、接口连方式和BISS帧结构，提出了基于的FPGA的BISS-C协议解码以及CRC校验软件设计方法，并给出了最终的modelsim仿真结果。

                                                                          蔡彦博杜叶宣
                                                       （华北光电技术研究所北京 100015）
        摘要：本文论述了BISS-C协议的内容、接口连方式和BISS帧结构，提出了基于的FPGA的BISS-C协议解码以及CRC校验软件设计方法，并给出了最终的modelsim仿真结果。
        关键词：BISS-C协议；FPGA；解码；CRC校验
        1 引言
        BISS接口协议为传感器和控制器提供了双向快速的通信标准，使用简单硬件即可实现，适用于实时数据采集[1-2]。它具有开放性、高速性等优点，并且在组网方式和线延迟补偿方面较其他接口有领先优势[3]。
        BISS-C协议在接口上与BISS-B完全兼容，BISS-C接口的特征是双向同步通信。由于其协议设计为全数字连接，保证了通传输的安性和可靠性。同时，其对硬件要求小、可在极大程度上节省安装和维护的成本。BISS-C是高速串行协议，适用于需要大瞬时加速度、良好的速度平滑性、优异双向重复性和超强的位置稳定性要求的动态系统之中。BISS-C协议已被广泛的应用于高精度绝对式编码器中[3]。
        本文首先介绍了BISS-C协议，然后阐述其通过接口的连接电路以及FPGA 模块的设计，最后给出了FPGA软件设计的Modelsim仿真结果。
        2 BISS-C协议简介
        BISS-C模式是一种用于采集编码器位置数据的高速同步串行接口，它是一种主-从接口。控制器端为主接口，控制位置采样时序和数据传输速率，编码器端为从接口，主从接口之间由两对单向差分双绞线连接。主-从接口交换的两对数据分别为MA和SLO，MA将位置采集请求和时序信息从主接口传输至编码器；SLO将位置采样数据从编码器传输到与MA同步的主接口。
        2.1 BISS-C接口的连接方式
        2.1.1点对点模式
        在点对配置中，只有一个配有一个或多个从接口(传感器)的设备连接到主控接口上。主控制器通过MA信号线将时钟传输到从接口。SL信号线将传感器数据从第一个接口 (First Slave)直接送回主控接口。在点对配置中，BISS-C接口只有两根单向差动信号线，其硬件与BISS-B和SSI接口完全兼容。在点对点配置中，最后一个从接口 (Last Slave)的输入信号SL的输入为0[4]。图1为点对点模式的连接图。

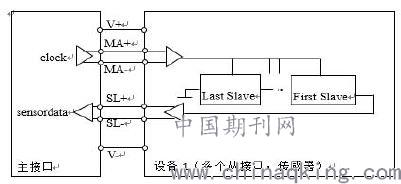

图1 BISS-C协议点对点模式连接图

        2.2 BISS-C接口的数据帧结构

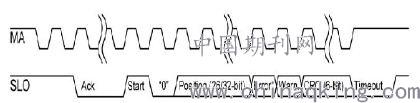

        点对点模式的传输数据格式如图3所示。由图3可以看出，BISS-C模式的请求循环进程为：当空闲时，主接口使MA 保持高电平；编码器通过使SLO线保持高电平显示它已准备就绪；主接口通过开始在MA上传输时钟脉冲来请求位置采集；编码器通过将MA的第二个上升沿的SLO线设为低电平做出响应；完成ACK周期后，编码器将数据传输到与时钟同步的主接口，如图3所示；当所有数据传输完毕，主接口停下数据时钟，将MA线设为高电平；如果编码器尚未准备请求下一个周期，它会将SLO线设为低电平进入超时周期；当编码器准备进行下一请求周期时，它通过将SLO线设为高电平的方式提示主接口其准备完毕。
        图3中SLO数据段中，ACK是编码器读数头计算绝对位置的时间段。“Start” 和“0”位为数据传输的起始标志，每个数据为时钟对应的1位数据，起始 “Start” 位始终为高电平，持续一个时钟周期，“0”位始终为低电平，同样持续一个时钟周期。位置数据为26或32位的二进制绝对位置数据。“Error Error”为误差位，低电平有效， “1”表示结果正确， “0”表示内部检测失败。“Warn”为警告位，低电平有效，“0”表示应对光栅进行清洁。CRC为6位位置数据校验，位置、错误及警告数据的CRC多项式为：x6+x1+x0，起始位和0位从CRC计算中忽略。“Timeout”为超时信息。另外主接口可以通过停止时钟或者将MA设置为高电平的方式，在请求循环过程中随时重置光栅编码器。

图2 BISS-C协议的数据帧结构图

        3基于BISS-C协议的编码器通信接口的软件设计与仿真
        按照BISS-C协议特点，在FPGA内部需要实现的模块功能为：实现BISS协议的串行数据接收，并且将串行数据转换为并行数据，再对接收到的数据进行 CRC校验，最后将校验结果上传给上位机。将FPGA的程序设计按照功能进行模块化，包括时钟模块、解码模块和CRC校验模块。
        3.1 时钟模块设计
        时钟模块负责产生MA线上的时钟。仿真中设计FPGA的全局时钟为100MHz，通过分频器产生MA线上所需要的10MHz时钟。在一帧数据传输完成后，SLO线会变成低电平，进入Timeout状态，同时MA线上时钟停止，MA拉高。此时主接口需要不断检测SLO线，当SLO线上为高电平时，主接口会再在MA上传输时钟脉冲。
        3.2 解码模块设计与仿真
        解码模块用来解码收到的数据，它是由状态机实现[5-6]。解码模块状态流程图如图4所示。具体步骤为：
        1.在初始上电或者复位后，首先检测编码器发送的数据是否处在高电平，即空闲（Idle）状态，当检测到空闲状态时，就发送时钟MA。
        2.这时，按照BISS帧应依次出现“ACK”、“Start”和“0”状态。“ACK”状态持续时间不定，一般为2-5个MA时钟周期，主接口在此循环检测SLO，一旦检测到SLO为高电平则进入“Start”状态，“Start”状态规定持续一个MA时钟周期，由于本文中FPGA的全局时钟频率为MA时钟频率的10倍，在检测 “Start”状态时，可通过一个计数器计数采样到“1”的个数，如果达到10个且此时检测到SLO 线上为低电平，则进入“0”状态；否则直接进入超时（Timeout）状态等待下一次再接收数据；由于“0”状态和“Start”状态相似，检测方法是一致的，这里不再叙述。
        3.如果“ACK”、“Start”和“0”状态检测通过，就进入读数（Read）状态，接收“0”位之后的26位位置信号，2位检测信号和6位校验码。读数状态下设置一个0-9循环计数的器，每当计数到5时进行一次读数，可以让每次读数都在 MA时钟下降沿的中间进行，确保读数的准确性。
        4.接收完毕之后停止发送MA时钟，完成初始化工作，进入“Timeout”状态，等待超时结束后，接着再进入下一次的循环。

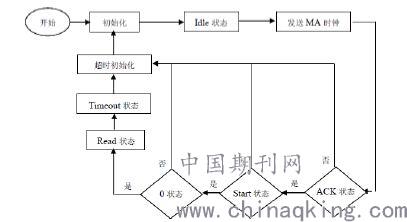

图4 解码模块状态机流程图

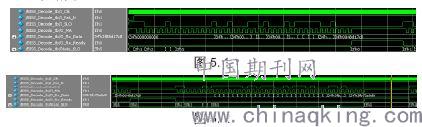

图5为解码模块的modelsim仿真图，图5.1是传输第一个数据34’h0048d17c8的解码时序仿真图，5.2是传输第二个数据34’h3fb72ebd0的解码时序仿真图， O_R x_Data表示解码模块接收的数据，从图5中可以看到，解码模块正确接收并解码了传输的数据，表征状态的State_SLO寄存器的值从0-5依次循环，表示解码按“Timeout”到“Idle”到“ACK”到“Start”到“0”到“Read”再到“Timeout”的顺序不断进行。O_Rx_Ready表示解码模块接收一组数据是否结束，0表示仍在接收数据，1表示接收一组数据完毕。

图5 数据解码模块modelsim仿真图

        3.3 CRC校验模块设计与仿真
        由于各种干扰的存在，这对数据传输的可靠性提出了更高要求。循环冗余校验（Cyclic Redundancy Check，简称CRC）是一种重要的线性分组码，编和解方法简单，检错和纠能力强，在通信领域广泛地用于实现差错控制[7]。
        CRC校验模块完成数据的校验以及结果输出工作。设计中，解码模块将接收到的26位角度采样信号、2位检测信号和6位校验码共34位数据传输给CRC校验模块，CRC模块根据解码模块传递过来的O_Rx_Ready信号，判断一组数据是否传输完成，如果传输完成，CRC模块则将其与校验码“1000011”进行校验，如果校验通过，即34位信号与校验码进行模2除余数为0，就将信号输出给上位机；如果校验错误，则接收下一组数据，并发送1次“出错”信号上传给位机，供上位机记录数据采集过程中数据出错个数，仿真中将该错误信息定为34位的0。
        用Verilog实现CRC校验需要采用 LFSR（Linear Feedback Shift Register）电路，并引入数据输入端，及解码得到的34位数据，反馈项为生成多项式x6+x1+x0的系数，1代表存在反馈，0代表不存在反馈，图6为生成CRC校验码的串行线性移位寄存器原理图。

图6 生成CRC校验码的串行线性移位寄存器

图7为通过CRC校验的modelsim仿真图，O_Data是最终上传给位机的数据，仿真循环传输34’h0048d17c8和34’h3fb72ebd0，FPGA会将解码后通过校验的数据传给上位机。

图7 通过CRC校验的modelsim仿真图

        图8为出现传输错误，CRC校验存在未通过情况的modelsim仿真图。设计中，人为的将要传输第一组数据修改掉一位，从图中可以看出，FPGA在循环发送表征解码错误的34位的“0”信号。
        3.4 测试向量Textbench设计
        测试向量中需要完成初始化、生成CRC校验码、产生SLO数据等工作。初始化工作包括时钟、状态、置位、SLO等信号的初始化以及生成CRC寄存器的初始化。如何生成CRC校验码已在3.3节中详述，这里重点阐述如何模拟产生实际光栅编码器发送的SLO数据。首先定义两组需要传输的28位数据，假设为 0000_0001_0010_0011_0010_11_1_1和1111_1110_1101_1100_1011_1010_00_1_
        1，各包括26位置信号和2位检测信号，设计中通过一个选择信号控制循环传输这两组数据。然后根据传输的数据生成6位的CRC校验码，分别是001000和 010000。放在要传输的28位数据后面一同传输。同样是利用状态机实现要传输的BISS帧结构，定义一个状态寄存器State用来控制进入不同的状态，通过调用时钟模块生成的MA信号依次产生“Idle”、“ACK”、“Start”、“O”和“Timeout”的帧结构。
        3.5 整体仿真结果

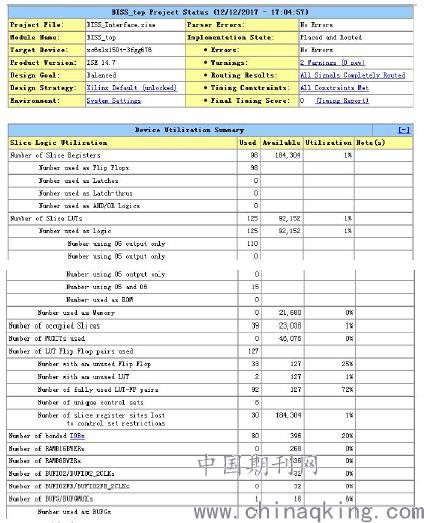

        图9包括了所有模块各个信号的时序图，仿真信号从上到下依次为FPGA全局时钟、复位信号、SLO线上传输信号、MA线上传输信号、顶层模块输出数据、顶层模块数据准备完成信号、CRC校验结果、解码模块数据准备完成信号、解码模块输出数据、数据选择信号、解码模块状态信号、从接口原始传输数1、从接口原始传输数据2、当前从接口传输数据、当前从接口传输数据的CRC码。图10是ISE综合结果和实现后的FPGA资源使用情况。

图9 所有信号的modelsim仿真时序图

        4 结论
        本文研究了BISS-C接口协议的特点，并给出了使用 FPGA实现解码和CRC 校验的软件设计方法以及相应的modelsim仿真图。基于BiSS-C协议具有传输速度快，精度高，安全可靠性和装调试方便等优点，BiSS-C协议具有其他通信协议不可比拟的优势。未来工业控制领域内，以BiSS-C协议为代表的高速双向同步串行编码器将会有越来好的发展前景。
