冉天宇
中持水务股份有限公司 100089
摘要：
河道治理开发项目是加强生态文明建设的重点工程,河道治理的内容主要包括了河道疏浚、河底处理、景观坝、拦河闸等工程,项目完工后将极大改善周边人文居住环境。围绕河道综合治理项目,对其组织实施方案和施工技术及流程进行深入研究,针对该项目每一个环节的施工组织方案、施工技术以及技术规范要求进行总结,并阐述一般土木工程项目建设的技术和方法以及一些水利项目建设中特殊的施工技术。
关键词：项目建设;技术方案;施工组织;
前言：
本课题的主要内容是自河道综合治理项目施工,深入到工程施工中的每个施工环节,研究该工程在施工中采用的施工组织、施工技术以及质量保证措施,分析其如何按照土木建筑施工的宗旨保证工程项目高质量的、安全的和经济的完成。并查阅有关资料,对整个项目的施工内容分部分块进行解析和阐述,最后进行完善和总结。本项目研究的主要施工内容如下:施工测量、施工导流及排水、基础工程、模板工程、钢筋工程、混凝土工程、安全技术措施和工地文明施工。本文课题的研究有较为现实的意义,可以为类似工程提供相关方法,并且能够使读者对一般的土木建筑施工知识内容有一个系统的了解和掌握,引发人们对建筑施工的关注,对土木工程发展有积极作用。
1.基础工程
(1)场地平整和桩位放样
场地平整:钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定。桩基钻孔前将场地整平,清除杂物。场地的大小要能满足钻机的放置、泥浆循环系统及混凝土运输车等协同工作的要求。

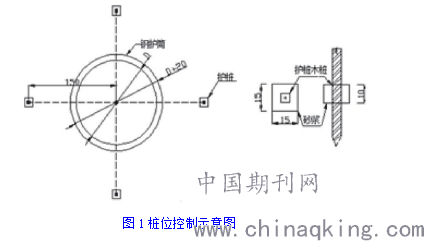

桩位放样:根据设计图纸提供的间排距确定桩位坐标(桩位坐标经过复核计算无误)及现场控制网,用全站仪放样出孔的中心位置,钉入木桩,再在木桩上精确放样出孔位,钉入钉子。定出桩位后采用水泥砂浆将其固定保护。定好桩位后,沿桩轴线呈“十”字型引出四个桩位点(距桩中心1.5m)用来控制桩位见图1。放样完毕后,报测量监理工程师复检,复检无误后方可施工。
.png)
(2)设护筒以及钻机就位
1）护筒埋设:护筒用6mm以上的钢板制作,其内径大于钻头直径200mm~400mm,为增加刚度防止变形,在护筒上、下端口和中部外侧各焊一道加劲肋。护筒顶端高出地面30cm。对护筒外四周空隙部分填充并夯实。护筒埋设就位后用护桩重新定出孔位中心。现场技术员对护筒就位进行检测,平面误差小于50mm,竖直线倾斜不大于1%。标高控制:桩基标高通过护筒顶标高来控制。开钻前由测量队测定护筒顶标高,现场技术员进行复核。
2）钻机就位:将钻机移至钻孔位置,调整转盘、底座至水平,起重滑轮缘、固定钻杆的卡孔和桩径中心都应在一条竖直线上,保证钻头平面偏位在50mm以内,垂直度在1/100以内。钻进时可用十字线法检查钻头偏位情况。钻机就位必须确保钻机的稳定性,使用枕木、钢板将钻机支腿牢固固定。钻机就位后报现场技术员复核,需用铅锤检验钻杆的垂直度,用水平尺确定钻机支架的水平,同时检测钻头直径。
(3)钻孔施工
先将钻具装妥浸入护筒水中,通过启动真空泵和泥浆泵,待反循环流动形成后,启动钻机并选择适当档位驱动钻杆顺时针回转,开始钻进。开钻时先缓慢进尺,并及时检查和纠正钻头的偏位,待钻锥全部进入土层后,钻机方可加速钻进。钻孔过程中严格控制好泥浆比重,注意地层变化情况。在地层情况发生变化时,对钻进速度进行相应的调整。特别是进入细砂和卵石土层时,采用一、二档钻速,减慢钻进速度。钻进过程做好钻孔记录,以便施工人员和监理工程师了解实际的地质情况。
1）在钻孔阶段应注意始终保持孔内水位高度高于地下水位2m以上。
2）在钻孔过程中随时检查钻杆垂直度和钻头的平面位置,防止偏孔或斜孔现象的发生,同时检测钻头的大小情况,钻头损耗超过15mm应及时修补或更换。
(4)成孔检测与清孔
1）除钻孔过程中密切观察监督,在钻孔达到设计深度后,对孔深、孔位、孔形、孔径等进行检查。首先用测绳初步量测孔深(测绳要经过标定),若满足设计要求则用孔径仪精确测量孔深以及检查钻孔的直径和垂直度是否合格,如孔径不满足设计要求、则应重钻至设计孔径或扫孔。
2）终孔检查后,通过泥浆净化装置,立即采用换浆法进行清孔,通过钻杆和孔底钻头以大泵量冲洗清孔,使孔内泥浆性能指标达到规范允许范围,并保证孔底沉渣厚度不大于150mm。灌注水下混凝土前,现场技术员应再次用测绳测量孔深并二次清孔。二次清孔时利用钻机上自带的泥浆泵连接导管直接清孔。清孔时注意不能直接往孔内加清水,防止直接冲刷孔壁引起坍孔。清孔应到达以下标准:孔内排出或抽出的泥浆手摸无2~3mm颗粒,泥浆比重在1.03~1.04,含砂率小于2%,黏度17~20s;孔底沉渣厚不大于规范要求。严禁采用加深钻孔深度代替清孔。
(5)钢筋笼的制作
1）钢筋笼的制作
采用自动滚焊机加工。钢筋双面焊接,焊缝长度不小于5d。钢筋笼的制作统一在钢筋加工场进行,制作时将严格按规范进行,加强筋按设计图规定间隔布置,同时保证主筋平直、环向间距准确,螺旋筋圆顺、纵向间距准确。钢筋骨架每隔1.75m设置内置加劲撑,以防变形。顶口钢筋笼骨架顶面宜增设一道加强箍筋,防止安装过程钢筋骨架顶面出现较大变形,保证钢筋骨架的定位准确。
2）钢筋骨架保护层的设置
为保证桩基保护层厚度,钢筋骨架外侧设置控制保护层厚度的混凝土垫块(强度为C25混凝土,尺寸为10cm×10cm×5cm),沿钢筋骨架竖向每隔2m设置一道,每道设置6个垫块。
(6)灌注桩基混凝土
1）灌注前检查:混凝土灌注前,用测绳检测孔底泥浆沉淀厚度,合格后方可灌注水下混凝土(不合格重新清孔)。
2）导管:使用直径φ30cm的导管及容量为1.4m3的漏斗,采用丝扣连接,确保导管在灌注施工过程中不漏水和挂住钢筋骨架。导管使用前必须进行水密性试验,将拼装好的导管两端封闭,然后从一端灌水,用空压机和压力表检查导管及接头的密封效果,试验压力为1.0MPa。
3）灌注:首批混凝土灌注正常后,应连续施工,严禁中途停滞。在灌注过程中,随时用测锤测量并记录孔内混凝土标高,计算导管埋置深度(控制在2m~6m)和混凝土面的上升高度,适时提升、逐级拆卸导管,保持导管的合理埋深。
2.河道工程措施
（1）堤防、主槽防冲改造
根据河道实际情况，冲刷按两种情况考虑：一种情况水流平行于岸坡的冲刷，另一种情况为水流在弯道的冲刷。
1）左大堤、主槽防护设计
为减少水流、雨水等对左堤防、主槽的冲刷破坏，对堤防临、背水面及河道弯曲部分的凹岸主槽进行防护。左大堤处洪水流速均小于2m/s，故釆用草皮护坡。弯道段主槽流速较大，最大冲刷深度1.12m，采用格宾石笼护坡及铅丝石笼护基，边坡1∶2.5。弯道凹岸基础埋深1.5m，堤脚设水平、柔性防冲设施，主槽防冲设施采用厚0.5m，宽2.5m的铅丝石笼护基。
2）大沟桥上下游主槽防护设计
大沟桥上游200m，下游360m，设防护设施。两岸主槽釆用格宾石笼护坡及铅丝石笼护基，边坡1∶2.5。弯道凹岸基础埋深1.5m，堤脚设水平、柔性防冲设施，主槽防冲设施釆用厚0.5m，宽2.5m铅丝石笼护基。大沟桥上下游主槽防护总长1.1km（两岸长度），在大桥右岸下游侧设置10m长M7.5浆砌石八字挡墙。
3）上戈桥上下游主槽防护设计
上戈桥上游200m、下游200m范围内，进行防护设计。桥上下游主槽，釆用格宾石笼护坡及铅丝石笼护基，边坡1∶2.5。弯道凹岸基础埋深1.5m，堤脚设水平、柔性防冲设施，主槽防冲设施釆用厚0.5m、宽2.5m的铅丝石笼护基。邻近桥体设置浆砌石扭面。上戈桥上下游两岸防护总长0.8km（两岸长度）。
（2）河道清障、疏浚设计
设计主要对有主槽防护治理区段的主河槽进行清障、疏浚。滩面基本维持不动，按河道设计断面和设计纵坡对河道进行清障、疏浚。弯道主槽疏浚长度5.12km，大沟桥及上戈桥主槽疏浚长度0.95km，共6.07km。整理疏浚时，对于现状河底高程低于设计河底高程区段，不予回填。
结语：
维护改造现有排污渠，将附近污水处理统一纳入市政污水管道，加强监管，将河沿岸污染源彻底清除，提升了河自愈能力；蜿蜒曲折的水流形态，不仅扩大过水截面，提高了行洪能力，而且有效地提高了河水的自净能力，形成了良好的景观、生态效益；增加了人工水景和湿地，为人民提供了丰富园区景观与游憩的活动场所；在低洼地修建了湿地生态体验区，体验区内的水生植物不仅可以净化水中污染物，同时又保证了景观用水的清洁度，还为各种鸟类创建了优良的栖息地，增强了生态体验区的观赏性和娱乐性。
参考文献
[1]郭正兴.土木工程施工[M].南京:东南大学出版社,2015.
[2]叶志明.土木工程概论[M].高等教育出版社,2019.
[3]党兴海,郭宗河,郑加柱.工程测量[M].北京:人民交通出版社,2016.
[4]樊晓婷.潇河太原段现状与综合治理对策探讨[J].山西水利，2018(5):31+54.
