广西钢铁集团有限公司 广西防城港 538002
摘要：为缩短深冲IF钢罩退工艺周期，提高产能，某钢厂开展DC03缩短退火时间工艺试验：580~730℃加热段的加热速率由30℃/h提高至60℃/h，并缩短保温段的退火时间60min，最终产品性能屈服强度和抗拉强度提高约5~10MPa，延伸率变化不明显，r值提升约0.2，微观上表现为铁素体晶粒度变细，γ织构强度有所提高。
关键词：罩式退火；力学性能；铁素体晶粒；织构
1、前言
随着汽车工业的迅速发展，对汽车板的深冲性能要求越来越高。IF钢作为第三代深冲钢，由于其屈强比低、伸长率高，并且具有优异的深冲性能，因此广泛应用于汽车制造业中【1~2】。伴随着钢铁行业竞争日益激烈，也对钢厂的生产成本提出了更高的要求。某钢厂为了缩短深冲IF钢生产工艺周期，提高产能、降低成本，对原深冲IF钢的罩退工艺尝试进行调整，研究缩短退火时间对性能和组织的影响。
2、试验结果数据对比分析
2.1、工艺制度对比
此次工艺调整试验分别试制1.0mm和0.8mm各2卷钢，轧制工艺相同，提高了580~730℃加热段的加热速率，加热速率由30℃/h提升至60℃/h，时间缩短了150min，并缩短保温段退火时间60min，合计缩短退火工艺时间210min。具体工艺制度对比如表1所示。
表1 DC03常规工艺与缩短退火时间工艺制度对比
Table 1 Comparison of dc03
conventional process and shortened annealing time process
.png)
2.2、力学性能结果对比
分别在4卷试验钢各取3个横向拉伸样进行检测，性能检测结果如表2所示。调取了近期常规工艺下生产的DC03性能数据进行统计对比，试验钢与常规工艺性能差异对比如表3所示，可见缩短退火时间后，屈服强度和抗拉强度相比常规工艺提高约5~10MPa，延伸率变化不大，r值提高约0.2。
表2 DC03缩短退火时间试验样力学性能
Table 2 mechanical properties of dc03
samples with shortened annealing time
.png)

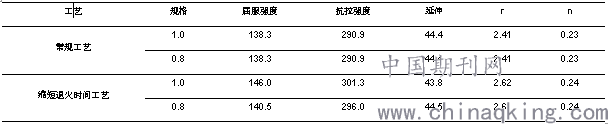

表3 两种工艺性能差异对比（均值）
Table 3 Comparison of performance
differences between the two processes（mean value）
.png)
2.3、金相组织对比
对比不同工艺下的组织可见在金相组织类型上并无明显差异，组织类型均为纯净的F组织，但在晶粒度方面，正常工艺制度下的晶粒则要稍粗一些，常规工艺制度下F晶粒度7.5级，缩短退火时间工艺F晶粒度8.5级。金相组织图片如图1所示。
.png)
.png)
厚度1.0mm（常规工艺） b、厚度0.8mm（常规工艺）
a.Thickness 1.0 mm b.Thickness 0.8 mm
（conventional process） （conventional process）
.png)
.png)
c、厚度1.0mm（缩短退火时间工艺） d、厚度0.8mm（缩短退火时间工艺）
c.Thickness 1.0 mm d.Thickness 0.8 mm
（process for shortening （process for shortening
annealing time） annealing time）
图1 不同工艺制度金相组织对比
Fig.1 metallographic structure comparison of different process systems
2.4、织构对比
在不同规格试验钢上分别取样进行EBSD检测，并与常规工艺试样数据进行对比，得出其晶粒尺寸及主要织构数据如表4所示；各对应ψ2=45°ODF图如图2所示。
表4 不同工艺制度晶粒尺寸和主要织构数据对比
Table 4 Comparison of grain size and
main texture data of different processes
.png)
.png)
.png)
a、厚度1.0mm（常规工艺） b、厚度0.8mm（常规工艺）
a.Thickness 1.0 mm b.Thickness 0.8 mm
（conventional process） （conventional process）
.png)
.png)
c、厚度1.0mm d、厚度0.8mm
（缩短退火时间工艺） （缩短退火时间工艺）
c.Thickness 1.0 mm d.Thickness 0.8 mm
（process for shortening （process for shortening
annealing time） annealing time）
图2 不同工艺试样ψ2=45°ODF图
Fig.2 the diagram of ψ 2 = 45 ° ODF for different process samples
从EBSD检测数据可以看到，缩短升温时间（提高加热速率）和保温时间后，平均晶粒尺寸明显减小，晶粒较细。该现象从工艺角度分析来看，缩短了580-730℃的升温时间，实际上则是提高了该温度段的加热速率，计算可知加热速率由之前的30℃/h提高到了60℃/h。我们知道加热速率会对再结晶温度产生影响，推迟再结晶过程的发生。而DC03的再结晶温度大约在650-700℃之间，因而可以推测，该温度段加热速率的提高略微推迟了再结晶过程的发生，相当于导致了再结晶温度的提高，加上保温时间又有所缩短，使得F晶粒没有充分长大，最终获得较细的F晶粒组织，使得强度有所提高【3】。
另外我们看到，缩短退火时间后，其{111}<112>和{111}<110>织构的强度相比常规工艺都有所提高，对应力学性能中的r值也明显高于常规工艺。在再结晶织构的形成机理中，拥有{111}<112>和{111}<110>取向的晶核由于变形储能最高，在退火过程中更容易形核长大，而IF钢中影响再结晶织构形成的第二相粒子较少，从而最终容易形成强度较高的γ织构【4，5】。我们知道，在完全再结晶以后，退火保温时间的延长对织构的影响已不大，从而可以推测，可能是加热速率的提高导致该工艺条件下最终产品的γ织构强度高于常规工艺，加热速率的提高，使当温度达到再结晶温度后，温度后续的提高为再结晶提供了更多的驱动力，促进了再结晶过程初期{111}<112>和{111}<110>取向的晶核的形成和长大，有利于得到更高的γ织构。但加热速率过高则不利于获得γ织构的发展，其理论依据与连续退火工艺相似。
3、结论
（1）在原工艺制度下，其580-730℃温度段的升温速率由30℃/h提高到了60℃/h，屈服强度和抗拉强度相比常规工艺提高约5~10MPa，延伸率变化不大，r值提高约0.2，微观上表现为F晶粒相比常规工艺较为细小，γ织构强度更高；
（2）升温速率的提高加上保温时间的缩短，使得再结晶晶粒无法充分长大，会形成细晶F组织；
（3）适当提高再结晶退火工艺中加热段的升温速率，有利于深冲IF钢形成强度更高的γ织构。
参考文献：
［1］郭小龙，郑只旺，孙力军．超深冲IF钢的生产技术与发展概况［J］．上海金属，2008，30（1）：39-42．
［2］康永林，石太新． 汽车板的研究开发现状及发展趋势［J］．鞍钢技术，2003（6）：1-7．
［3］崔忠圻，覃耀春.金属学与热处理[M].北京：机械工业出版社，2017.
［4］尹红国.罩式退火工艺对SPCC冷轧薄钢板组织及性能的影响［D］.湖南：湖南大学，2009.
［5］王林，于洋等.IF钢加热和连退温度对成品质量影响分析［J］.中国冶金，2020，30（8）：23-25.
