广东建科建筑工程技术开发有限公司 广东广州 510000
摘要：随着我国社会经济的快速发展，在施工过程中电梯井道洞口发生的安全事故也层出不穷，小至重伤，大至死亡，给社会及家庭带来极大的创伤。本文针对电梯井道安全事故的防范，对洞口进行防护，形成有广泛推广应用价值的电梯井道一体化防护系统施工技术，同时考虑了降低防护成本、绿色环保、安全可靠、施工方便等因素，为电梯井道防护施工提供有力的技术支持。
关键词：电梯井道、一体化、防护系统、施工技术
一、前言
近几年来，随着我国社会经济的快速发展，高层、超高层建筑也是越来越多，同时在施工过程中洞口发生的安全事故也层出不穷，小至重伤，大至死亡，给社会及家庭带来极大的创伤。因此，电梯井道施工安全问题引起了社会的高度重视，为避免安全事故的发生，在电梯井道施工过程中采用防护十分重要。
电梯井道一体化防护系统施工技术大大降低了安全风险、操作方便，并且所用材料基本都可以再次利用，具有绿色环保、经济适用，大大保障了施工操作人员的人身安全，为了给电梯井道防护施工提供有力的技术支持。
二、工艺原理
电梯井道一体化防护系统施工技术是集安全防护、施工操作平台于一体的施工方法。防护体系是在墙体施工时预埋塑料套管，将钢管穿过预埋塑料套管与固定钢管连接形成钢管网，然后在电梯井道内钢管上满铺脚手板，将脚手板与钢管网用铁丝绑扎牢固，形成水平整体防护体系，达到施工与防护的目的。
三、施工工艺流程及操作要点
3.1施工工艺流程
施工准备→预埋塑料套管→安装水平钢管网→满铺脚手板及固定→检查验收→使用→拆除回收。
3.2操作要点
3.2.1施工准备
（1）现场复核洞口尺寸，以便于确定钢管的尺寸。
（2）选用符合规范要求的钢管及扣件，钢管、扣件进场后检查制造合格证、出厂检验报告，并对钢管、扣件按规范要求进行试验检测，不合格钢管、扣件不得安装使用。
（3）准备符合要求的塑料套管、脚手板及相关的安装工具、辅材。
（4）确定预埋塑料套管的平面位置。
3.2.2预埋塑料套管
（1）塑料套管宜采用dn75PVC-U管，塑料套管应安装于洞口两侧长边墙体上，不宜安装于洞口两侧短边墙体上。实际施工时可以根据现场实际情况进行调整，但应进行受力计算。
（2）安装时应根据墙体所使用的材料采用不同的安装方式。

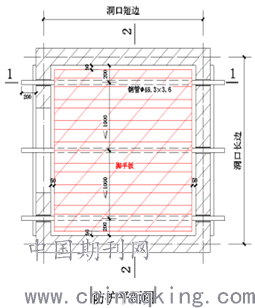

（3）当洞口周边墙体为钢筋混凝土剪力墙时，应在钢筋混凝土剪力墙模板安装时将塑料套管固定在预埋位置的模板上。预埋塑料套管应设在下一楼层的剪力墙上，以便于在本楼层模板施工前防护系统的搭设，利于施工时作为本楼层的施工操作平台。预埋塑料套管管底距楼板板底距离宜为100mm，平面位置上靠近洞口两侧短边墙体的预埋塑料套管管中宜距短边墙体墙壁200mm，中间套管间距不应大于1000mm，具体做法如下图。
.png)
.png)
.png)

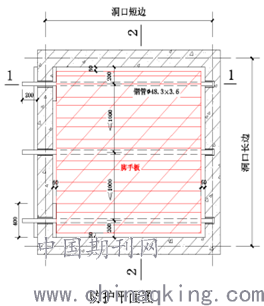

（4）当预埋套管所在墙体为外墙时，套管长度应大于墙体厚度的一半，但不得穿透墙体，以避免墙体堵洞时不密实，出现外墙漏水现象，具体做法如下图。
.png)
.png)
.png)

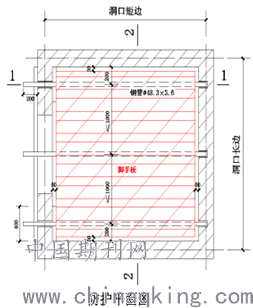

（5）当洞口周边墙体为砖墙时，应在楼板浇筑完成后，本楼层竖向钢筋施工前，根据设计图纸要求先将洞口四周（除门洞口）墙体施工200mm高，并在其砖墙内预埋塑料套管。预埋塑料套管管底距楼板板面距离宜为100mm，平面位置上靠近洞口两侧短边墙体的预埋塑料套管管中宜距短边墙体墙壁200mm，中间套管间距不应大于1000mm，具体做法如下图。
.png)
.png)
.png)
（6）当预埋套管所在墙体为外墙时，套管长度应大于墙体厚度的一半，但不得穿透墙体，以避免墙体堵洞时不密实，出现外墙漏水现象，具体做法如下图。
.png)
.png)
.png)
3.2.3安装水平钢管网
（1）在本楼层主体结构施工前，将钢管通过预埋塑料管穿插安装，并与固定钢管形成钢管网。
（2）钢管网安装时先将钢管通过预埋塑料管口穿过，然后安装固定钢管，固定钢管安装在穿墙钢管下侧，并用十字扣件连接牢固。钢管安装时钢管两端应伸出墙体外侧不应小于200mm。若墙体为外墙时，钢管插入套管深度不应小于100mm。
（3）洞口墙体为外墙时，因钢管未穿过外墙体，为防止钢管从套管内滑出，应在穿墙体一侧靠墙体内侧设置固定短钢管并进行连接固定。固定短钢管长度不应小于400mm，安装时钢管每侧长度不应小于200mm。
（4）所有钢管交叉部位均应采用钢管扣件连接牢固。
3.2.4满铺脚手板及固定
（1）钢管网安装完毕后，将脚手板满铺于钢管网上并用16#铁丝与钢管绑扎固定牢靠，以便工人进行施工。脚手板铺设应采用垂直于钢管铺设。
（2）脚手板铺设完成后应在其下设置安全平网双层兜底封闭，安全平网间距不得大于10m，其他层可不设安全平网兜底封闭。
（3）下层模板及模板支撑系统拆除后，可将脚手板部分临时拆除，以便将下层材料通过洞口运至上部作业层，待运完后应将拆除部分立即进行恢复。
3.2.5检查验收
全部安装完毕且在使用前，应对安装的防护系统进行验收，验收合格后方可投入使用。
3.2.6拆除回收
待工程完工后将防护系统进行拆除。拆除时应从上层向下层拆除。拆除时应遵循先搭后拆，后搭先拆的原则。拆除作业必须严格按照国家规范进行操作，严禁违章作业。
四、结论
本技术适用于一般住宅、办公楼电梯井道及其他类似楼层水平洞口的防护。施工时对环境无影响、施工速度快，经济效益和社会效益均较好。施工工序简便，易于操作，安全可靠，投入的人力、物力均较少。施工中所用材料基本做到可全部再次周转利用，损耗极小，绿色环保。可有效的保障作业人员的人身安全。质量方面不会对施工质量造成任何不良影响，且技术已考虑了外墙体的防水问题。本施工技术必须每层设置，设置后可不再设电梯井防护门及安装电梯井道内竖向脚手架，当项目为高层建筑时亦不必考虑电梯井道内竖向脚手架的卸载装置，大大降低施工成本。本技术存在广阔的应用空间，值得在全国范围中推广使用，具有非常好的应用前景。
参考文献：
[1]沙学成.提升式电梯井防护操作平台施工技术[J].建筑技艺，2018（S1）：150-151.
[2]罗世明.电梯井移动硬防护操作平台施工技术[J].中国新技术新产品（24）：139-141.
[3]王玉龙，王棘超.电梯井可提升式钢平台与剪力墙支模一体化[J].城市建设理论研究（电子版），2016，000（005）：1-9.
[4]姜明明，孙国栋，刘志猛，等.超高层建筑电梯井防护技术[J].工业B：00259-00260.
[5]褚浩存.电梯井道口双重防护设施[J].建筑工人，2018，039（003）：34-35.
[6]韩雪豹.浅谈建筑施工电梯井安全管理[J].建筑工人，2015，36（008）：9-11.
[7]曹晨，俞海江，沈丰，等.浅谈电梯井内防护措施[J].商品与质量，2018，000（029）：192，195.
