三向预应力箱梁横向框架分析研究

发表时间:2021/7/8   来源:《建筑实践》2021年第7期(上)   作者:李伟
[导读] 以某90+160+90m3跨悬臂浇筑预应力混凝土连续箱梁大桥为工程为例,
        李伟
        中国市政工程华北设计研究总院有限公司,天津市
        【摘要】:以某90+160+90m3跨悬臂浇筑预应力混凝土连续箱梁大桥为工程为例,按照横向框架计算模型,分析桥面板、腹板及底板的受力情况。
        【关键词】:桥面板,配筋
一、研究项目概况
        某特大桥采用3跨悬臂浇筑预应力混凝土连续箱梁,跨径为90+160+90m,边中跨比为0.56,根部梁高9.5,高跨比为1/16.8,跨中梁高3.5m,高跨比为1/45.7,梁高变化采用1.6次抛物线变化,桥型布置图如下:

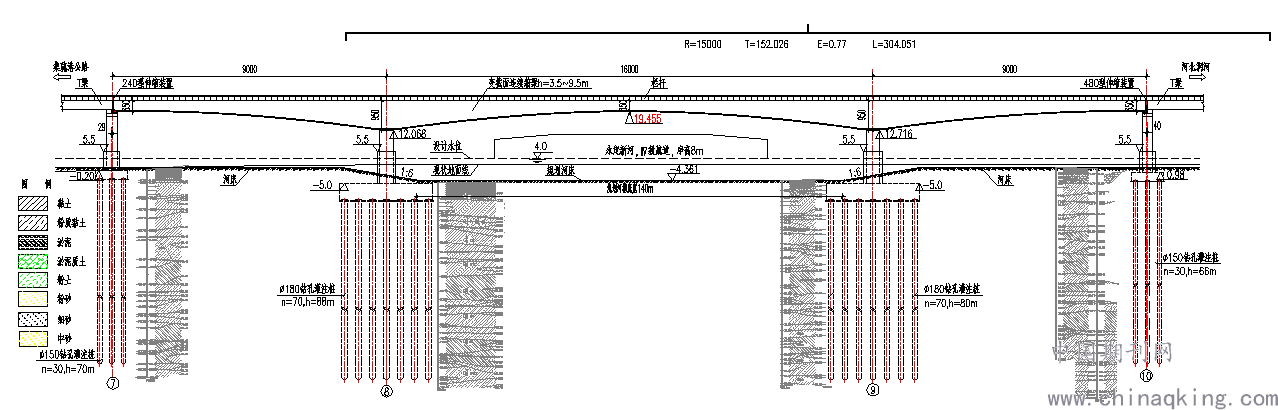

图1  桥型布置图
        该桥采用两幅桥,相互间距2m,单幅桥宽20.5m,为单箱双室截面,悬臂长4m,端部厚度20cm,根部厚度80cm,腹板厚度为50~80cm,顶板厚度一般位置均为35cm,0号块为70cm,顶板厚度为30~110cm,按1.6次抛物线渐变。箱梁采用纵、横、竖三向预应力结构,除根部局部加密区外,在一般位置处,横向预应力采用纵向间距为50cm的Φs15.2-5钢绞线,圆形波纹管,张拉控制应力为0.73fpk=1357.8MPa,一端张拉,另一端P锚,交错锚固,竖向预应力采用标准强度fpk=785MPa的JL32精轧螺纹钢及其配套锚具,张拉控制应力0.9fpk=706.5MPa,纵向间距50cm,50cm厚的单个腹板内放置一根,80cm厚的腹板内放置两根。

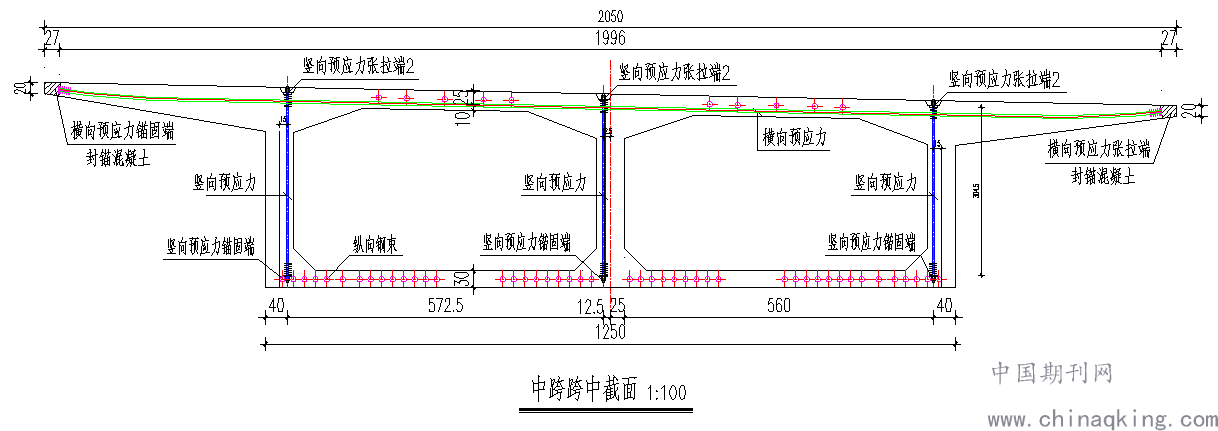

图2 跨中截面横竖向预应力筋布置
        二、横向框架计算分析模型
        悬臂板车辆布置的最边缘位置有效分布宽度按规范计算约为8.8m,但悬臂长度大于2.5m后,按规范方法悬臂板从端部45°扩散计算得到的有效分布宽度偏大,本文参考规范及有关文献,取1.3的安全系数,折算后的有效宽度为6.77m,总轴重为280kN;中板根部有效分布宽度为0.85m,总轴重为140kN;中板跨中有效分布宽度为5.3m,总轴重为280kN;中板从a'变到a的长度x0为1.53m。可得横向框架计算时的横向分布系数如下:

图3  横向按框架计算时的横向分布系数
三、横向框架计算分析结果

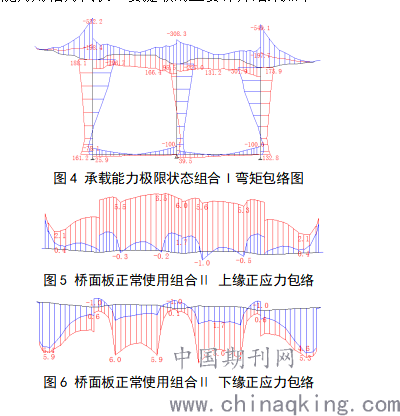

        采用桥梁博士3.6版进行分析。结构作用主要考虑了自重、二期恒载、温度梯度作用、汽车。桥面板作为预应力混凝土A类构件设计,腹板及底板按钢筋混凝土构件设计。考虑到横向框架分析中因为温度梯度、竖向预应力等的作用,腹板及底板内会有一定的轴力,程序计算中一般按压弯构件进行,“桥博”中对压弯构件的承载能力用轴力代表。要提取的主要计算结果如下:

四、总结
        本文在较为系统地研究了三向预应力箱梁横向框架分析,为本类桥梁设计提供宝贵经验
参考文献:
[1] JTG D60—2015,公路钢筋混凝土及预应力混凝土桥涵设计规范[s]
