朱卫星1 季昶2
1江苏中南建筑产业集团有限责任公司；2身份证号：32068419960216****
【摘要】：宁波大学科学技术学院迁建工程运用了新型节能建筑材料——保温陶粒混凝土复合砌块作为建筑外墙的主要砌体围护用材，该材料自保温效果良好，取代了建筑外墙外保温砂浆做法，降低了保温层的空鼓脱落风险，减少施工工艺流程。工程施工后应用效果良好，对降低造价、节能减排、减少空鼓脱落等风险起到相应的作用。本文将对该工程中陶粒混凝土复合砌块的应用技术进行分析。
【关键词】：保温；降低造价；节能减排；减少保温层空鼓脱落
0 引言
随着绿色工程、节能减排、安全意识的不断提高，对建筑工程围护结构的要求也在逐年增加，尤其是外墙空鼓脱落问题显为突出，特别容易引发外墙渗漏、脱落造成的安全事故。因此，采用陶粒混凝土复合砌块墙体自保温体系，不仅能够满足节能要求，同时还能降低建筑工程使用中保温材料空鼓脱落的风险，进而降低费用，应用该技术对工程节能及安全有重要的意义和价值。
1 工程概况
本工程为宁波大学科学技术学院迁建工程。建设地点位于浙江省宁波市慈溪市科教园区内。总占地面积53万平方米，新建建筑面积约273540平方米。拟建29栋单体，建筑类型包含框架结构、钢结构、膜结构、PC结构。本项目施工中考虑建筑外墙应用陶粒混凝土复合砌块墙体自保温技术。
2 技术优势
陶粒混凝土复合砌块是采用“陶粒混凝土+内嵌EPS保温板”的形式制作而成，使用规格为390×190×190mm，具体如下图1所示：
.png)

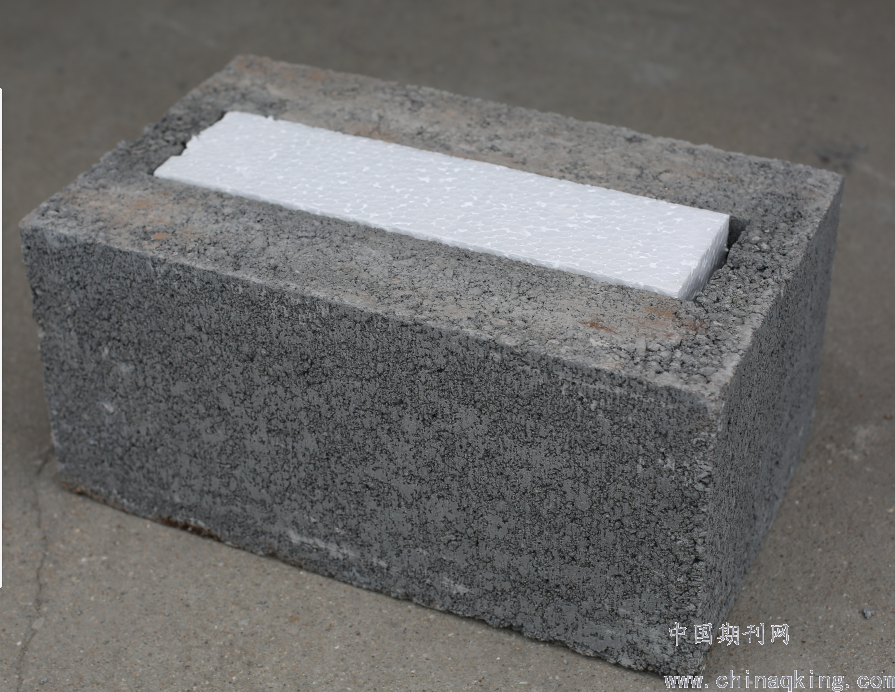

图1：陶粒混凝土复合砌块（表平面粗糙）
其主要技术参数如下：导热系数为0.17W/（m.K），吸水率为17％，抗压强度7.8MPa，拉拔强度（钢钉0.78KN，金属膨胀4.8KN），干缩率（干收率0.042mm/m，相对含水率27.9％），抗冻性4.0％。
通过以上数据，陶粒混凝土复合砌块具有以下几大优势：
（1）表面粗糙易附着砂浆涂料，不易起壳、空鼓、脱落；
（2）自保温性能良好，节能减排；
（3）减少表面砂浆厚度，降低造价；
（4）不易引起渗水，减少后期维护费用；
（5）提升建筑结构的安全性，提升入住品质。
3 应用分析
根据数据，交工使用后可以清晰的了解到，陶粒混凝土复合砌块具有建筑结构安全建筑物能耗低、装饰性好、防开裂、防渗水性能优越、自保温性能良好等特点。综合墙面组价及后期维护成本价低等优点，避免竣工后隐患又达到节约成本及提前完成工期。
4 工程应用
4.1 施工工序
该工程内陶粒混凝土复合砌块外墙砌筑施工工序为：钢筋混凝土基层处理→放线定位→植筋（墙体拉结筋、过梁钢筋、圈梁钢筋、构造柱钢筋）→反坎施工→浇水湿润→第一步墙体砌块砌筑→第二步墙体砌块砌筑→浇筑第一步构造柱/圈梁/过梁→第三步墙体砌块砌筑→浇筑剩余构造柱/圈梁/过梁→斜砖顶砌。
4.2 技术要点
（1）砌筑用砌块在砌筑前2d浇水湿润，砌筑时应向砌筑面适量浇水，一般以水浸入砌块每面厚度1.5cm为宜。
（2）砌块施工前，先将基础面或楼地面按标高找平，然后按图纸放出第一皮砌块的轴线、边线和洞口线，砌筑的轴线、边线按距离墙体边线30cm引出设置，以后按砌块排列图依次吊线砌筑。
（3）砌筑时应先远后近，先外后内；在每层开始时，应从转角处或定位砌块处开始；应吊一皮，校一皮，皮皮拉线控制砌块标高和墙面平整度。砌筑应做到横平竖直，砂浆饱满，接槎可靠，灌缝严密。
（4）砌体组砌方式应正确，上、下皮错缝，内外搭砌。砌块搭砌长度为砌块长度的1/3，且不得小于100mm。
（5）砌块水平与竖向灰缝宽度为12~15mm。灰缝应横平竖直，内墙水平和垂直灰缝、水平灰缝的砂浆饱满度不得小于80%；外墙灰缝的砂浆饱满度为100%。严禁用水冲浆灌缝。砌体应随砌随勾缝，可用Φ12 钢筋将灰缝勾成深 1～3mm 的凹缝。
（6）砌块强度必须符合设计要求，取样原则：每一万块为一批，不足一万块亦为一批。每批抽取5块做抗压试验。
4 结语
本课题是对陶粒混凝土复合砌块在建筑工程施工中的应用进行分析，本技术在本工程的保温系统、环境保护、节能减排、防止保温层开裂脱落、防止渗水等带来了显著的效果。随着我国环保及质量安全意识的逐渐提高，对建筑工程施工的问题也越来越重视，因此，采用自保温技术选用陶粒混凝土复合砌块在工程上能逐渐推广应用。
参考文献：
【1】《浙江省居住建筑节能设计标准》（DB33/1015-2015）.
【2】《民用建筑热工设计规范》（GB50176-2016）.
【3】 宁波市住房和城乡建设委员会关于印发《宁波市民用建筑墙体工程质量安全管理暂行规定》的通知，甬建发[2018]114号.
【4】 控制加气混凝土墙体开裂的关键技术[J]，孙林柱，新型建筑材料，2006.(2):54-47.
