刘霄 艾晶 关朋远 李浓嵌
中国建筑第二工程局有限公司 518045
【摘要】近年来,随着城市居住人口越来越多,城市中心地带建筑用地越来越少,复式公寓已成为当今及以后一定时间段内的主流。文章对夹层公寓的优点和夹层公寓夹层板施工的相关技术进行了介绍,希望能给广大施工人员一些借鉴。
关键词：夹层板;二次结构;植筋;加固
1概况
夹层公寓施工难点在于夹层板的施工，为提高工程进度及质量要求，经我项目研究试验及实际施工发现一种有效可行的施工方案。其优点在于自重小、造价低、施工工序少、易操作、厚度可控制且完成结构面平整度好。本文针对此施工工艺做如下阐述。
2施工准备
2.1技术准备
本方案应经项目技术负责人、甲方人员及甲方项目负责人签字确认后，方可组织实施。方案实施前编制人员或项目技术负责人应当向项目部的相关负责人、专职安全员等现场管理人员和作业人员进行安全技术交底，施工中应强化过程控制与监控监测，加强对可调托撑节点、扣件的拧紧力矩与双扣件的上下顶紧程度，以及为保证支架几何不变性的连墙件、剪刀撑等设置的检查。
2.2机具准备
主要机具设备主要包括有：木工圆锯、木工电刨、手电钻、铁木榔头、棘套、扳手、水平尺、钢卷尺、托线板、轻便爬梯、脚手板、撬杠、扭力扳手等。根据施工机具需用量计划，做好机械的租赁和购买计划，并做好进场使用前的检验、保养工作，确保运转正常。

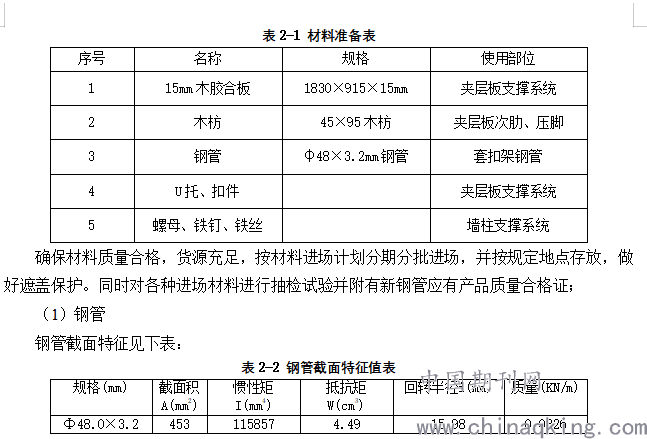

2.3材料准备
.png)
（2）木方
方木选用本地区质量好的材料，不得使用有腐朽、霉变、虫蛀、折裂、枯节的木材，同时应符合木结构设计规范和木结构工程施工质量验收规范的规定。
（3）模板
模板技术性能必须符合《混凝土模板用胶合板》(GB/T 17656-2008)要求。
构配件尺寸有抽检不合格时应对该全部构配件进行实测，不满足要求的严禁使用。
由于施工升降机吊笼内净尺寸为3.2×1.5×2.5m，故板面通长钢筋及梁通长钢筋及其他大型材料无法使用施工升降机进行运输，对大于3m长的钢筋需要进行截断处理，以方便使用施工升降机运输。
3施工方法及措施
由于夹层结构属于二次施工，故夹层梁、板钢筋只能通过植筋的方式与已有的结构连接，混凝土浇筑只能使用电瓶车通过施工电梯运输。
3.1施工工艺
测量放线定位→植筋凿毛→搭设架体→支模板→钢筋绑扎（两边全搭接）→混凝土浇筑。
植筋所用植筋胶名称为：结构植筋胶；根据规范要求，植筋拉拔试验的抽检数量按植筋数量的0.1%确定，且不应少于3根。
3.2夹层梁、板钢筋植筋流程
针对未施工夹层梁的楼层，夹层梁和夹层板一起施工，只需要对夹层梁的钢筋进行植筋处理，然后夹层梁和夹层板进行整体浇筑,夹层梁位置不需要植筋，剪力墙位置需要植筋。已经施工夹层梁的楼层，夹层板的钢筋绑扎之前，还需在夹层梁上进行夹层板钢筋的植筋处理，实际植筋位置包括剪力墙位置和已施工夹层梁位置。
夹层板植筋：搭设简易操作架→测量人员放线定位→在夹层梁上钻孔→清空→注胶→植筋→固化养护→抗拔试验→凿毛→→模板加固→钢筋绑扎→验收→混凝土浇筑。
3.3夹层板钢筋施工
由于夹层区域操作空间场地狭小，为了保证施工安全及材料运输，夹层梁筋、夹层板筋最长采用3米钢筋进行搭接施工。
板筋绑扎：清理模板→模板上画线→绑板下受力筋→绑负弯矩钢筋。
楼板保护层为净保护层，受力钢筋在下，分布筋在上。
板中钢筋从距墙或梁边50mm开始配置。
板的下部钢筋不在跨中1/3范围搭接或连接，上部钢筋不在支座1/3范围连接
3.4夹层板模板现场施工
1）木胶合板及木枋的实际质量应符合相关质量证明材料的所规定标准。例如木胶合板的面层强度、表面光洁平整度、层间粘结度；木枋的断面尺寸、方正、顺直，有无破损。
2）在模板制作加工前，根据模板设计要求和工艺标准，向班组进行安全、技术交底。
3）加工期间对模板加工机械（如木工电锯、木工电刨、手电钻等）进行安全检查，以防使用中出现事故。
4）模板加工制作，关键控制模板的拼缝、平整度、平直度等指标。
5）木枋在组装前必须刨直，安装时尽量不用接头，如确需连接，接头部位必须错开（柱角位置采用对接，不要求错开）。
6）模板裁切时应弹线后切割，要求尺寸准确，角度精准。木模板加工要求按照细木工活的工艺标准进行加工制作，切割后要求过刨，以保证模板拼缝严密。
7）模板上除设计预留的穿墙螺栓孔眼外，不得随意打孔、开洞。
3.5夹层板混凝土施工
1、施工前，组织技术及生产人员熟悉图纸，认真学习掌握施工图的内容、熟悉混凝土的尺寸等参数，对混凝土施工的技术、质量和工艺要求进行学习，并将其质量和工艺的要点向作业班组作详细的交底，并做好文字记录。
2、操作人员应穿戴绝缘胶鞋和绝缘手套、电缆线长度满足要求，振动棒符合安全要求。
3、混凝土试块留置：抗压试块每100立方留标养标养同养各一组（一次浇注数量超过1000立方时，每200立方留两组），混凝土交货标养试块一组，梁板拆模试块一组。不足100立方时，取样亦不少于标养同养各一组。一组标养，一组同条件养护，养护期28天。
3.6成品保护
1、混凝土浇筑振动棒不准触及钢筋、预埋件。
2、浇筑混凝土工作中注意对钢筋、模板的保护，不得任意踩踏钢筋和改动模板，注意墙、柱插筋位置的准确。
3、混凝土表面强度达到1.2Mpa后，方能上人，如养护过程中混凝土表面需上人操作时，应在草袋上铺设脚手板，防止成品混凝土表面被踩踏破坏。
4、在浇筑混凝土过程中，为了防止钢筋位置的偏移，在人员主要通道处的梁、板钢筋上铺设钢跳板，操作工人站立在钢跳板上，避免踩踏梁板、楼梯的钢筋和弯起钢筋，不碰动预埋件和插筋。
5、拆模时，对各部位模板要轻拿轻放，注意钢管或撬棍不要划伤混凝土表面及棱角，不要使用锤子或其他工具剧烈敲打模板面。用塔吊吊装模板靠近墙、柱时，要缓慢移动位置，避免模板撞击混凝土墙、柱。
6、已拆除模板及其支架的结构，应在混凝土达到设计强度后，才允许承受全部计算荷载。施工中不得超载使用，严禁堆放过量建筑材料;当承受施工荷载大于计算荷载时，必须经过核算加设临时支撑。
4结语
(1)后加结构楼板,设计时应复核原结构是否需要加固处理,考虑新旧结构的连接是否便于施工。采用植筋设计时应事先考虑每根钢筋的植筋位置。
(2)后加钢筋混凝土结构梁板,施工工序与主体加层施工略有不同,模板工程梁板模板不能一次完成,必须等梁钢筋安装完成方可进行梁侧及板的模板安装。模板安装时应注意对梁钢筋的保护。
(3)对于植筋的施工,分析原结构混凝土中钢筋位置至关重要,是成功钻孔的基础。清孔质量是保定植筋胶粘结强度的基础,只有把握好每个植筋步骤,才能确保每根植筋的质量,保证整个工程质量。
参考文献：
[1]06SG311-1,混凝土结构加固构造
[2]刘清,高俊青,崔立平.CFRP加固技术在某行政楼改造加固中的应用探讨.施工技术，2008(8):40-42.
[3]万墨林.工程结构后锚固技术.北京:中国建筑科学研究院,2004.
[4]程选生,刘彦辉,宋术双.建筑工程加固技术实例教程.机械工业出版社.2011
