唐伟辉 戴文彬 史志强 白潮辉 他维斌
中国建筑一局（集团）有限公司，北京，100000
摘要:罗湖“二线插花地”棚户区改造项目施工总承包VI标布心片区01-08地块主体工程1～4#高层住宅楼，系统阐述了铝模板在高层住宅施工中的应用，详细介绍了铝模板的设计和施工工艺，为今后同类项目的施工提供了一定的参考性。
关键词:铝模板;高层住宅;施工工艺
1.工程概况
罗湖“二线插花地”棚户区改造项目施工总承包VI标布心片区01-08地块主体工程1～4#高层住宅楼位于深圳市罗湖区布心片区B01-08地块，南临金玲路，东临罗岗路，背面为坡地，项目总用地面积：26356㎡，总建筑面积约为23万㎡，其中地下室建筑面积52233.68㎡，地下室层数6层，地下室高度19.100m，纯地下室 2层，半地下室 4层，地上4栋住宅建筑39~51层，本工程建筑结构形式为钢筋混凝土框剪结构体系（车库为框架结构、主楼为剪力墙结构），建筑抗震设防丙类，抗震设防烈度 7度，设计使用年限50年，1～4#高层住宅楼的标准层全部采用铝模板施工，其标准层层高均为2.85m。
2.铝模板设计方案
铝模板系统是由模板系统、支撑系统、固定系统以及附件系统组成的一个强度、刚度、稳定性较好的整体。铝模板是采用高强度的铝合金材料铸造而成的，主要作用是使混凝土浇筑后形成所需要的形状;支撑系统由可调节高度的钢立杆、支撑头等支撑杆件构成，主要作用是保证铝模板系统的整体稳定性;固定系统即穿墙对拉螺杆等，主要作用是防止浇筑混凝土时发生漏浆、跑模或者胀模现象;附件系统即销钉、销片螺栓等，主要作用是使铝合金模板能够连接成一个整体。
本项目采用拉片体系，背楞内四外五，材质为铁。吊模采用角钢及七字角铝固定。
3.铝模板的施工工艺
1233.1施工流程
标准层铝模板、钢筋、混凝土浇筑的施工流程为:测量放线一墙、柱钢筋绑扎→墙柱水电施工.→刷模板脱模剂→墙柱铝模板安装→刷模板脱模剂→梁板铝模板安装→梁板钢筋绑扎一楼板水电施工→绑扎板.上部钢筋→墙柱混凝土浇筑→梁板混凝土浇筑→墙柱梁板混凝土养护→墙柱梁板模板拆除→人工运输至上一层。
3.2铝模安装
（1）墙模安装
墙面安装：安装前需清除模板上的砼残渣，并均匀涂刷脱模剂。安装时按先外墙后内墙的安装顺序进行安装，墙柱模板的基面应调平，下端应与定位基准靠紧垫平；
拉片安装：选择对应墙柱厚度的拉片，站立在墙柱钢筋一侧依次将所有拉片插入对应孔位，拉片超出模板面1-2cm。拉片对孔可用撬棍（宜采用130°撬棍）从拉片一侧对准第二道拉片孔，调整模板位置，插入第三道拉片位置销钉，将拉片与模板连接，为方便后续模板安装，对孔时插入的销钉不宜大于2颗。当拉片孔被钢筋水电管挡住时用铁锤轻敲，使拉片孔位置无障碍物。
.png)
图1 调整钢筋、插入拉片
销钉安装：单面墙补销钉时站立于模板一侧，一手拿拉片推入模板对准销钉孔，另一手拿销钉插入孔位（如是外墙一侧则站立外架上），完成后统一补上销片并打紧。墙模板销钉间距通常300mm，最大间距不得超过400mm。销钉安装用撬棍调整2块模板及拉片孔，装入所有拉片位置销钉，不打销片；按照上述方法安装完下一块模板后，再补满前一块模板拉片孔位置销片并打紧；
封板安装： 封板安装完成后，补满第4道拉片孔位及以下销钉。
（2）方通安装（背楞）
方通安装第一道距离结构标高450mm，第二道距离楼面1350mm，方通最大长度L≤4500mm，内墙布置两道方通，外墙布置三道方通（含K板方通），K板方通距离K板上部50mm。方通两端各布置一个方通扣，中间间距不宜大于1200mm。
（3）斜撑安装
墙柱模板两侧安装小斜撑，可不安装销片，墙端必须安装，宜顶紧即可斜撑间距不宜大于1200mm，小斜撑底座离墙柱定位线宜为400-600mm左右，宜采用钢筋头或预埋马镫加固，不宜采用射钉。
（4）钢丝绳风钩、单顶安装
外墙内侧钢丝绳安装100%（内墙一般不布置），布置间距宜为2500mm，宜安装在墙端，单顶支撑在与钢丝绳安装位置距离最近的横筋上。预埋马镫离墙柱定位线宜1700-2000mm，必要时可依据情况进行调整，马镫高出混凝土地面宜为45mm-60mm。
（5）墙柱模板调校：对线复核→标高调校→垂直度调校
观察墙体是否与墙体定位线重合，有误差进行调节；
将激光水平仪装在支架上面并调平，激光水平仪对齐1m标高控制线，观察激光线是否与墙面控制点重合，宜用废拉片头/木方填塞模 板角铝下端，直至符合安装要求，外墙宜略高于1-2mm。
3.3模板的安装
（1）将梁底模板在楼面进行拼装，将梁底模板连接成整体。
（2）在楼板面上把已清理干净的梁底板（B）、早拆头（BP）、阴角模（LSA、梁与墙连接的阴角模）按正确的位置用插销钉好。尤其注意早拆头的支撑必须与下层的梁底支撑在同一垂直中心线上，以保证混凝土结构的安全。
.png)
图2 梁底与墙柱模板节点
（3）装梁底板时须2人协同作业，一端一人托住梁底的两端，站在操作平台上，按规定的位置用插销把阴角模（LS）与墙板连接。如梁底过长，除两人装梁底外，另有一人安装梁底支撑，以免梁底模板超重下沉，使模板早拆头变形和影响作业安全。
（4）用支撑把梁底调平后，安装梁侧模板，所有横向连接的模板，插销必须由上而下插入，以免在浇砼捣振时插销震落，造成爆模和影响安全。
（5）梁侧模安装
梁侧模与梁底模相连时，每块侧模两端必须打销钉，销钉间距不超过300mm，销钉大头朝上；相邻侧模最上、下必须打销片且大头朝上，销钉间距不超过100mm，梁侧模按编号依序安装。
（6）外梁侧模安装
高度≥600的外梁，应在梁钢筋板扎完毕后安装外侧模板。
3.4顶板模板的安装
（1）安装完墙梁顶部的阴角模后，安装楼面底笼，然后按试拼装编号图安装顶板，依次拼装标准板模，直至铝模全部拼装完成。楼面龙骨早拆头下的支撑杆应垂直，无松动。
（2）顶板安装完成后，须调整支撑杆到适当位置，以使板面平整（跨度4m以上的顶板，其模板应按设计要求起拱，如无具体要求，起拱高度宜为跨度的1/1000~3/1000（铝合金模板起拱高度一般取下限1/1000)。
3.5外围导墙板（K板）及阳台线条安装
在有连续垂直模板的地方，如电梯井、外墙面等，用导墙板将楼板围成封闭的一周并且作为上一层垂直模板的连接组件。
浇筑完混凝土后保留上部导墙板（K板），作为下层墙模的起始点。导墙板与墙模板连接：安装导墙板（K板）之前确保已进行完清洁和涂脱模剂工作，并安装好预埋螺丝。
.png)

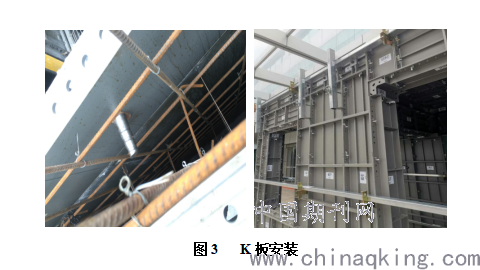

图3 K板安装
3.6梯模板安装
楼梯下斜墙/C 槽安装→安装楼梯底板，边安装边用单顶支撑→安装楼梯柱、梁→休息平台安装→钢筋绑扎完后，上斜墙、踏步板安装→楼梯加固。

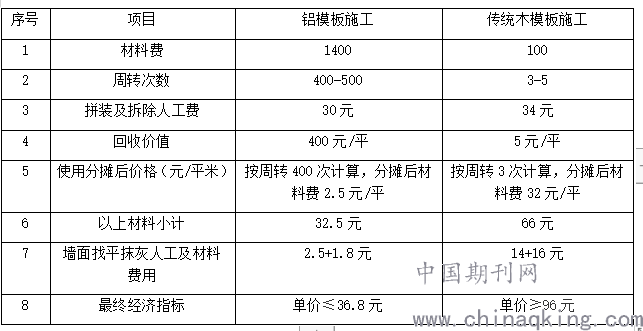

4.铝模与木模的效益对比
.png)
5.结论
通过铝模板在罗湖“二线插花地”棚户区改造项目施工总承包VI标布心片区01-08地块主体工程1～4#高层住宅楼的应用证明，使用铝模板能够保证混凝土良好的外观质量，平整度与垂直度也能够很好地满足规范要求，且周转次数多，降低了平均使用成本，加快工程进度，虽说存在一些使用上的局限性，但是随着科学技术的不断发展，这些问题将会被一一解决，铝模板也必将成为我国建筑模板的主要形式。
参考文献
[1]谭其美，张明亮，周瑾,等.铝模板在高层建筑施工中的.应用[J].建筑技术,2015，46 (9) : 850-852.
[2]曹菲菲，姚传勤,张琳邡.超高层建筑整体铝合金模板施工方案优化设计[J].安徽理工大学学报(自科版),2015,35(4):65-69.
[3]邹伟.铝模板技术在深圳某超高层建筑中的应用[J].山西建筑，2012, 38 (20):90-91.
[4]郭亚莉.高层建筑工程中的铝模板施工技术分析[J].中国高新技术企业.2016(24).
[5]宋振字，孙伟，郭保军.铝模板在高层住宅项目中应用间题探讨[J].建筑技术，2015(S1).
作者简介：姓名：唐伟辉，出生年：1995.10.10，性别：男，民族：汉，籍贯（省市）：广东省清远市，学历：大专，现有职称：无，主要从事工作：房建技术
