宋峰 陈帅 胡伟
中国建筑一局（集团）有限公司西北分公司，陕西 西安 710000
摘要：在建筑装饰装修阶段，施工电梯大部分已经拆除，需要使用室内厢式电梯进行材料的垂直运输。为防止使用电梯运送装修材料时对电梯内部造成磨损，室内电梯投入使用前需要对电梯内部进行保护。电梯保护采用防火阻燃板进行施工，为方便电梯上下材料及运输用小推车，在电梯门口侧边及底部增加可转动限位挡板，从而达到节省人力、上下电梯时间及减少电梯故障的概率，从而提升电梯使用效率。
关键词：厢式电梯保护；可转动限位挡板；装修垂直运输
引言：传统施工中电梯仅用防火阻燃板周边固定防护，但是电梯门口下沿与结构之间缝隙无保护措施，同时运送较多材料上下时，还需专人在负责按压电梯启闭控制按钮，工人使用中有时在电梯门口放置物品防止电梯门关闭，稍有不慎，很可能导致电梯门故障，且有安全隐患。为此，本文专门针对电梯门口限位防护进行研讨。
.png)

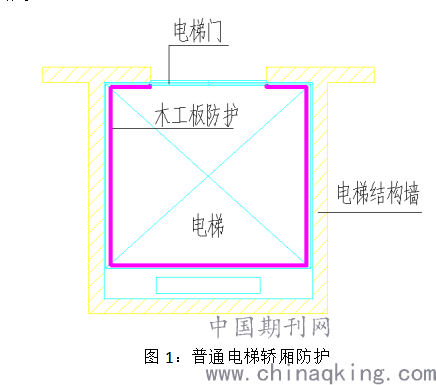

图1：普通电梯轿厢防护
.png)

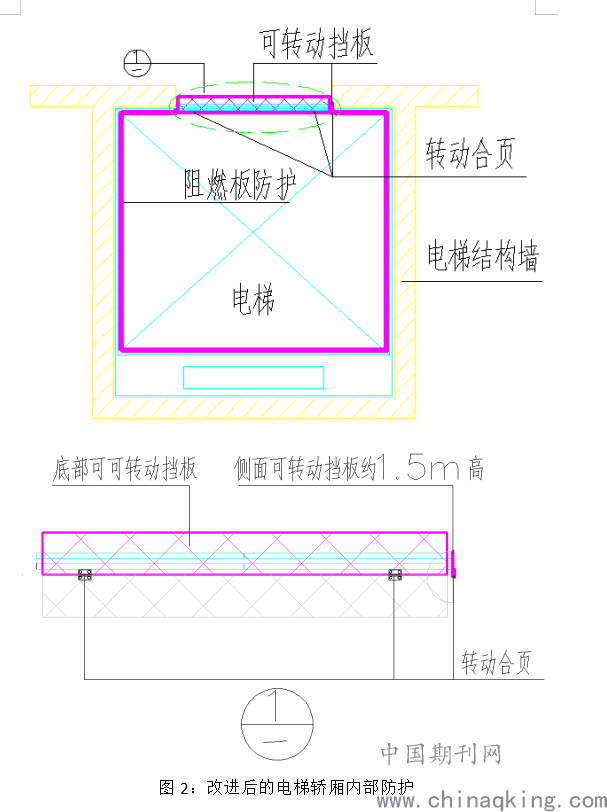

图2：改进后的电梯轿厢内部防护
一、工艺原理
使用阻燃板按照电梯侧壁尺寸制作相应侧板，通过顶面、侧面及底面保护板与电梯内部严密贴合，从而保证电梯轿厢在运输材料过程中不受破坏。为进一步保证电梯上下材料过程中的电梯门的有效限位，按照上图2中电梯轿厢门口防护做法，在电梯底部和电梯控制器一侧竖向增加可活动的限位挡板。挡板可由木质阻燃板制作而成，底部挡板和侧边挡板均各设置两个合页，两个挡板使用一根拉绳关联。在电梯运行时，底部挡板和侧边挡板均收在轿厢内部，待电梯停靠时，通过拉绳将挡板翻转至轿厢外侧，作为电梯门的限位。材料搬送完毕后再将挡板拉回轿厢内，方便实用。
二、实际运用
1、运用简介
兰州大学榆中校区第二教学楼项目装修施工时电梯轿厢采用上述方式进行保护，电梯轿厢平面尺寸2600mm（宽）*2700mm（深），电梯门尺寸1500mm（宽）*2300mm高。其中底部限位板尺寸1400mm（长）*200mm（宽），两边距门各50mm；侧面限位板尺寸1500mm（高）*200mm（宽），下部距电梯轿厢底部50mm。合页位置设置100mm*200mm的加强板。底部限位板与侧面限位板通过拉绳贯穿连接，通过合页与拉绳配合，轻松实现限位板朝向控制。
.png)

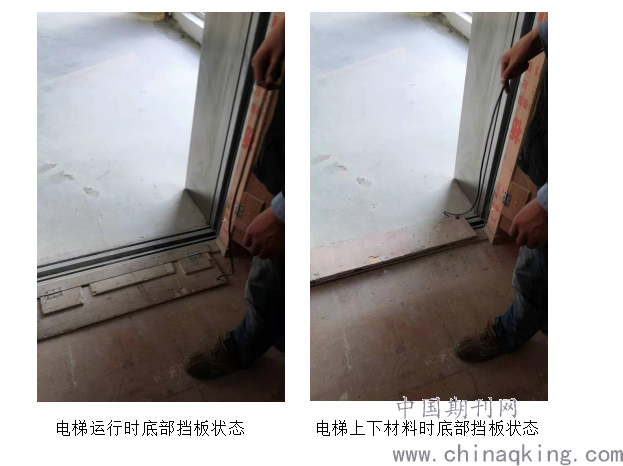

电梯运行时底部挡板状态 电梯上下材料时底部挡板状态
.png)

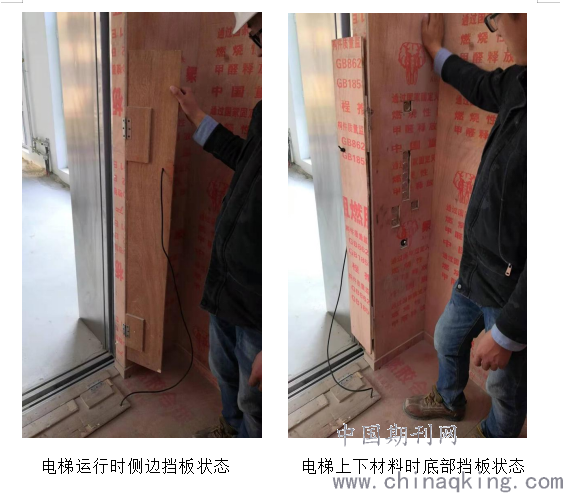

电梯运行时侧边挡板状态 电梯上下材料时底部挡板状态
2、作用分析
通过安装电梯门口限位挡板，轻松实现了电梯临时停靠运输材料时的电梯门启闭。一方面避免了运输材料时工人使用装修材料不规范阻挡电梯门关闭，从而造成的安全隐患和电梯损坏；另一方面也可以节省专门控制电梯启闭的操作人员，从而节省人力成本。
参考文献：
[1]柏文员，一种电梯轿厢侧壁保护板制作方法 专利
[2]DB62∕T 3026-2018，建筑装饰装修工程施工工艺规程
