公路架桥机施工应用分析
何晓波
酉阳县隆达公路建设投资有限公司 重庆市酉阳县 409800
摘要：公路架桥机作为特殊起重设备，在高速公路桥梁施工中的应用越来越多，成为关键施工设备。本文对公路架桥机安装施工流程和桥梁施工工艺进行研究，给出架桥机施工管理建议，以促进公路架桥机的应用，提高施工效率。
关键字：公路架桥机；施工；应用
1、引言
架桥机属于特种设备，主要作用是将预制梁片提起，然后放置到指定的预制桥墩上。架桥机不同于一般意义上的起重机，其要求的条件更加苛刻，并且要在梁片上走行，这就是纵移。架桥机按照施工对象不同分为架设公路桥、架设铁路桥等多种。近年来公路架桥机在高速公路桥梁施工中的应用越来越多，成为关键施工设备之一。本文对公路架桥机在施工中的应用进行研究，了解其施工过程和施工管理，为使用公路架桥机的同行和管理人员提供一些借鉴和参考。
2、公路架桥机构成
架桥机主要结构由主梁、前支腿、中支腿、后支腿、顶高支腿、联系框架、临时斜撑、起吊横移天车、液压及电气系统等组成。
.jpg)
图2.1公路架桥机原理图
架桥机工作时，由前支腿和后支腿承载，中支腿展翼，利用下导梁作运梁通道，混凝土箱梁由运梁台车通过运梁通道运送至架梁机腹腔内；待前支腿、中支腿承载后，中支腿收翼，后支腿卸载，混凝土箱梁被起重天车吊起，运梁台车退出；然后将下导梁纵移跨让出一定空间，混凝土箱梁由架梁机直接落放至墩顶上进行安装。
本文以JQ160型公路架桥机为例，对其安装施工流程和施工工艺进行研究，该型架桥机总重150吨，最大尺寸为10*1.5*2.8米，结构件单件最大重量为6吨，起吊小车单重10吨。
3、公路架桥机安装施工流程
架桥机梁体安装施工流程如下：
3.1移梁出座
在预应力张拉强度和压浆强度达到要求后，进行梁横移出座，使用龙门吊将梁整体吊起。龙门吊横移到起吊位置，下放吊钩做准备工作。在梁体预留吊孔内安装吊索，然后挂在下放的吊钩上。两台卷扬机同步起吊梁体，高度达到2.5米后，启动龙门吊整体横移梁体至运梁炮车上方，卷扬机同时缓慢将梁同步安放到运梁炮车上。注意移存梁时要两点支撑，梁端头与支点之间的距离不要超过1米，使用型钢打斜撑将梁横向稳定。
3.2梁体架设
梁板架设的顺序为先内后外，先中心后两侧，施工时严格按照该顺序进行。
起吊天车吊梁纵移。通过电气系统将两台起吊天车纵移到梁起吊位置，纵移前要将梁吊平，保持两台起吊天车受力均匀。为了防止钢索损坏，要避免钢索出现斜吊、打滑现象，避免预留吊孔处的混凝土与钢索出现抗剪破坏。
.jpg)
图3.1梁体安装施工流程
架桥机吊梁横移。通过电气系统使架桥机携梁整体横移到落梁位置，架桥机整体携梁横移到位后，要及时将架桥机的中支腿与其横移轨道使用定位扣扣紧，固定好。
梁体落梁就位。先在盖梁上测量放样，用墨线弹出梁体安装的准确位置，安装临时支座，临时支座采用钢板铁盒制成的砂箱，要严格控制临时支座顶面标高。
支座安装。按照设计要求将支座安装到正确位置，上下部结构与支座紧密连接。
桥面现浇层和墩顶现浇连续段施工。按设计要求，施工顺序为：现浇梁板湿接头->浇筑墩顶现浇连续段->浇筑桥面现浇层。
梁体系转换。在上述混凝土强度达到设计要求后，对临时支座进行拆除，梁体完成从简支梁体系到连续梁体系的转换。
3.3支座安装
安装支座前，先检查各部分的平整度、高程是否符合要求，平面位置要准确，支座下设置的混凝土支承垫石要达到强度要求，支座不要出现不均匀受力和脱空情况，检查是否有偏歪现象。
支座安装时，按照设计要求将支座安装到正确位置，上下部结构与支座紧密连接，缝隙越小越好。选择合适的天气进行支座安装，尽量在低温时施工。滑板支座上的四氟板板面朝上进行安装，并且要保持支座始终处于水平位置，从梁底钢板调整桥梁纵坡，钢板与垫石之间如果平整度不够可以使用环氧砂浆进行找平。
支座安装的质量标准为：
梁腹板中线与支座中心应重合，最大偏差<2；
高程：符合设计要求；
支座四角高差（mm）：承压力≤5000kN：<1mm，承压力>5000kN：<2mm；
支座上下各部件纵轴线：必须对正。
4、架桥机过孔步骤
1）中支腿前移至前支腿附近，后支腿前移，后顶高油顶支撑到桥面，起吊天车调整到前、后支腿中间。
.jpg)
图4.1架桥机过孔-1
2）后顶高收起，前支腿悬空，前移主梁，同时天车向后运行，导梁前支腿到达前支腿预定位置，天车停在在前、后支腿中间处位置。
.jpg)
图4.2架桥机过孔-2
3）前移导梁前支腿至前端桥墩上。后支腿前移，后顶高支起。
.jpg)
图4.3架桥机过孔-3
4）锚固前支腿，主梁再次前移，使架桥机就位并满足吊装条件，天车位置在后支腿上方。
.jpg)
图4.4架桥机过孔-4
5、架桥机架梁施工工艺
运梁炮车将预制梁利用后退的方式运送至架桥机尾部，见下图示意：
.jpg)
图5.1架桥机施工-1
第二步，前吊梁小车起吊预制梁：
.jpg)
图5.2架桥机施工-2
第三步，运输车配合前天车，运输预制梁至合适位置，使后吊梁小车可以起吊。
.jpg)
图5.3架桥机施工-3
第四步，当前后吊梁小车到达前一跨预定位置时，运输车可以离开，返回梁场运梁：
.jpg)
图5.4架桥机施工-4
第五步，前后吊梁小车落梁就位，预制梁的位置通过横移天车进行控制，最后实现预制梁就位：
.jpg)
图5.5架桥机施工-5

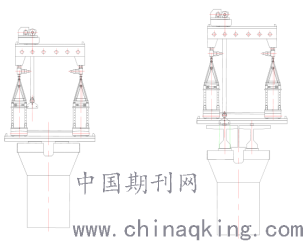

在架桥机架设单线时要注意，需要在各支腿下都设置横移梁以满足其在桥面上的站位，并通过横移梁将其支腿反力传递到桥面：
.jpg)
图5.6架桥机站位（左为前支腿，右为中支腿和后支腿）
6、架桥机施工管理
架桥机属于大型桥梁安装专用设备，现场安装要严格遵守安装程序，先由施工团队组织对架桥机及其吊装设备进行全面细致的检查，再由本单位各相关部门进行整体复查，最后由项目监理、公司总工程师、技术、质检、安全、设备部门会同项目部相关人员组成验收小组进行验收。制定架桥机保养计划和检定程序，按规定进行试吊、试运、检查及刹车试验，合格后才能使用。
架桥机使用时，准备工作必须做好，架桥机作业分工明确，要设置专门指挥员、专职操作员、专职电工及专职安全检查员。参与架梁的工作人员在上岗前要进行安全技术培训和考核，考核合格后才能上岗。对架桥机的使用要制定严格的施工安全防范制度，并遵照执行。
7、总结
公路架桥机已经成为公路桥梁施工不可缺少的关键性设备，对架桥机做好现场安装和施工管理，注意对架桥机的安全技术检查，从设备到人员严格把关，达到安全施工的目的。
参考文献：
[1]高亚文，TJ165架桥机末级制动工作原理及其参数调整[J]，铁道建筑技术，2015，2
[2]王玉星，公路架桥机的安全管理[J]，交通世界，2010（17）
