PROTOS-M5水松纸反折检测装置研制

发表时间：2021/7/9 来源：《中国电业》2021年3月8期作者：胡文键

[导读] PROTOS-M5是由德国HAUNI公司生产制造的最新型高速卷烟机组，额定生产速度为12000支/分，大量采用高度集成的电气自动控制系统与原辅材料自动供应系统[1]。

        胡文键
        福建省厦门市海沧区新阳路一号厦门烟草工业有限责任公司    361000
        摘要： PROTOS-M5是由德国HAUNI公司生产制造的最新型高速卷烟机组，额定生产速度为12000支/分，大量采用高度集成的电气自动控制系统与原辅材料自动供应系统[1]。
        伴随着高速度与高自动化而来的问题是对原辅材料的质量与稳定性要求也相应的提高了；伴随着高速度与高自动化而来的问题是一旦出现故障和疏忽则将会产生大量的废品。
        在近期的生产过程中，M5高速卷烟机组水松纸反折的不合格烟支流入下道工序的情况时有发生。由于水松纸反折主要是材料不合格抖动大和水松纸拼接段错位引起，往往不易被操作人员所发现。因此，等操作人员检查到反折烟支时往往已造成了大量的废品烟，甚至不合格烟支已经流入下道工序进入成品烟箱。
    水松纸反折不合格烟支的拦截不但消耗了大量的人力物力，对成品卷烟的质量安全也是极大的隐患。因此如何快速发现并有效拦截水松纸反折烟支是我们首要研究的问题。

一、原因分析

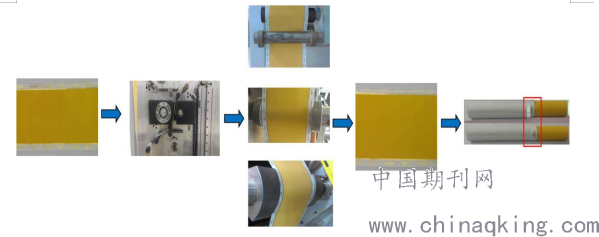

        由于PROTOS-M5卷烟机速度高达12000支/分，在水松纸输送过程中对材料的稳定性要求较高。但是现阶段使用的材料中常有皱边、缠绕不均匀的水松纸卷盘出现，这就使得在水松纸自动拼接时易产生错位和在输送过程中抖动较大等缺陷，当接头错位和抖动较大的水松纸经过水松纸限位输送槽时就很容易产生反折。

二、制定解决方案

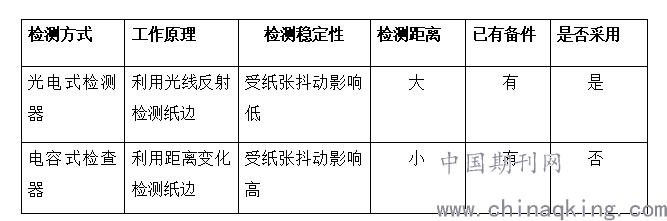

1、检测机构

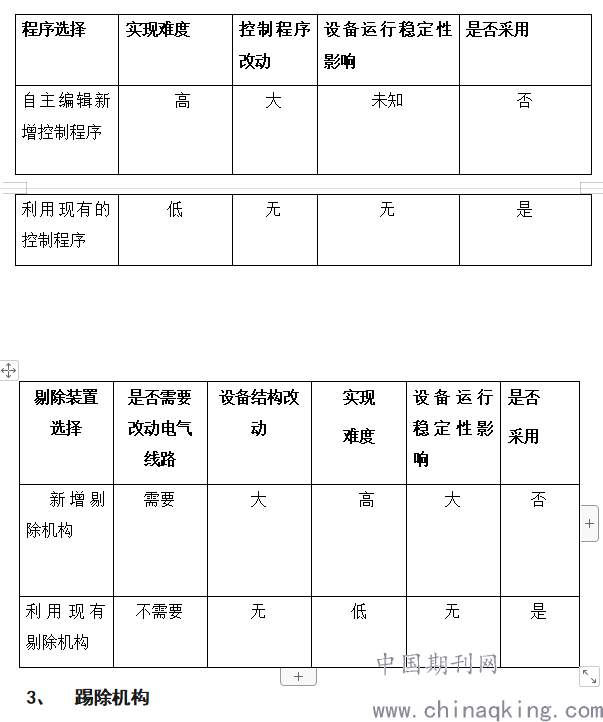

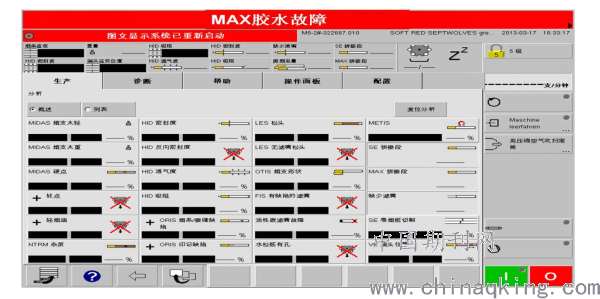

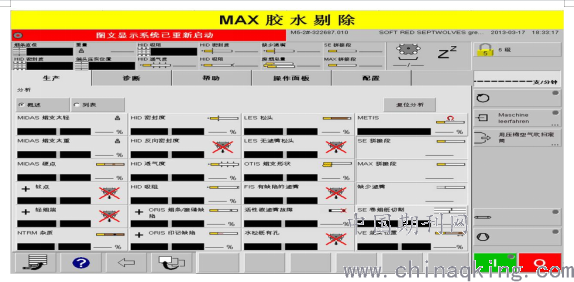

2、控制程序

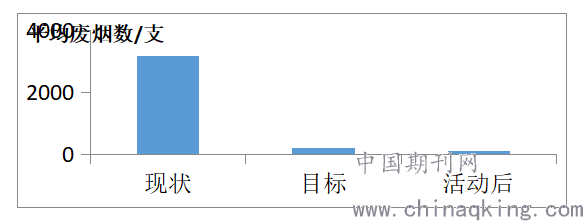

4、实际安装效果

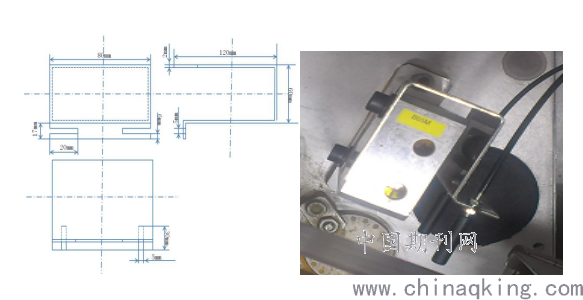

        在光纤探头支座的U型长孔里装入光纤头，利用上下两个螺母将光纤头锁定在支座上。同时可以通过调整螺母的位置来调整光纤头的检测距离，可以通过调整探头在U型长孔的位置来调整光纤头的检测位置。安装完成后，对探头检查，无松动现象，调整方便。试运行结果满足设计要求，并且未对设备安全造成影响。

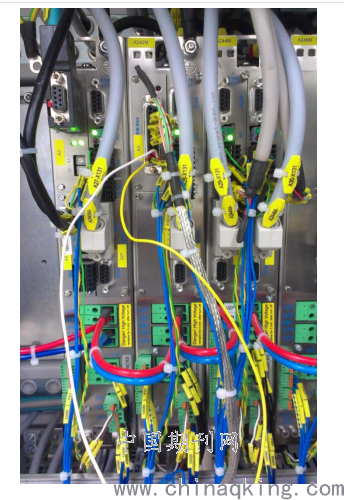

5、光纤信号放大器的线路连接
        AMK伺服控制系统主要由AMK伺服电机、AMK伺服控制器、AMK电源、机械负载及起电气连接作用的线缆组成，AMK电源负责给系统提供所需要的直流24VDC及DC-BUS 400VDC，AMK伺服控制器负责将AMK伺服电机反馈回来的速度、位置及力矩的数据经过精确的计算后输出给AMK伺服电机[2]。
1 .在原来的 A242M   AMK控制器的A8 24V电源接口引出24V电压给光纤放大器供电。
2.在原来的 A242M   AMK控制器的A3接线口的第10点、11点接入水松纸反折检测装置的左检测和右检测输出信号线。
3.将两路连接线通过MAX背板空隙连接至放大器。
4.用万用表检查线路是否正常，检测器通断是否正常。
