凹版印刷基材烘干温度对张力的影响机理分析

发表时间:2021/7/9   来源:《中国电业》2021年8期   作者:陈嘉勇
[导读] 目前,凹版印刷机烘干温度会直接影响印刷张力系统,因此为精确控制张力精度。

        陈嘉勇
        广东顺德德力印刷机械有限公司
        摘要:目前,凹版印刷机烘干温度会直接影响印刷张力系统,因此为精确控制张力精度。需要创建印刷部分张力模型,并借助MATLAB/Simulink软件仿真模拟张力模型数据,并实验于电子轴凹版印刷设备。经过实验研究之后可发现,张力系统的稳定性能与烘干温度不存在直接的关联,烘干温度直接影响的是系统的瞬态特性,烘干温度时间越长,顺态过渡过程时间便会越长。当烘干温度达到60~80℃时,与无干燥系统过渡时间相比,瞬态过渡过程时间,在原有基础上增长41%~82%。
        关键词:包米勒科赛印刷系统;凹版印刷;烘干温度;料带膜张力
        引言:料带膜张力控制精度的优劣会直接影响印刷质量。包米勒科赛印刷系统当中的多机组式印刷,便是凹版印刷的一种代表工艺。该种工艺所生产的印刷品质量极高,同时为控制并且提升张力精度,需要对凹版印刷张力系统中的放卷、印刷和收卷部分进行深入的研究。采取的最主要手段便是建立包含干燥系统的张力系统模型,建立数据并进行仿真试验。深入研究干燥系统烘干温度对印刷部分料带张力的影响。
一、凹版印刷机装置系统

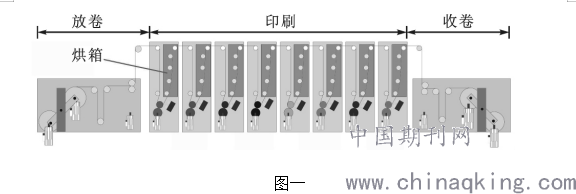

        凹版印刷机系统组成部分包含放卷、印刷和收卷。放卷和收卷部分结构类似,分别设置有一个张力传感器测量料带膜张力;摆辊机构可有效抑制张力波动;同时还设有两段张力结构。此外,还需要设置光电眼以及烘箱于每一个印刷单元之后,前者可以有效检测套装误差,后者主要是作用于印刷油墨的烘干。印刷单元采用电子轴转动或无轴转动的方式,并通过独立的伺服电机驱动不同印刷单元。尽管这样可以保证印刷质量,但是机械结构趋于复杂后期,加大控制系统的管理难度。

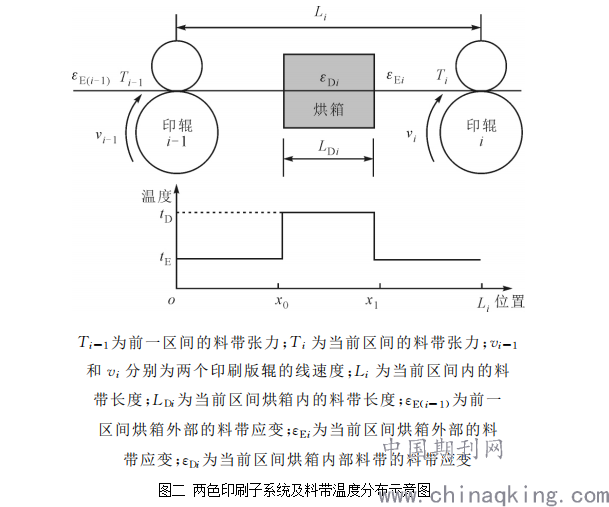

        两色印刷料带膜张力子系统,作为多色印刷系统的基本张力单元。由料带、烘箱以及两个印刷单元组成。该系统是多输入单输出系统。如下图所示。其中,Ti-1、Vi-1分别为输入量,Ti为输出量。料带的薄度厚度接近于20~100um,因此可以快速的进行传热。料带的温度可代表烘箱的烘干温度,车间环境温度等同于烘箱外部的料袋温度。因此在互相影响作用下。料带的环境温度变化呈现不均匀状态,其料带温度分布示意图,如下所示[2]。


二、印刷系统张力建模
        本文为了判断电子轴凹版印刷系统烘干温度对印刷段张力的影响,运用MATLAB/Simulink软件完成数字模型的建立,并通过印刷实验装置对张力模型进行仿真分析。其中不同印刷部分的色组都有单独的YASKAWA SGMGH-44ZDR1153-H06伺服电机驱动;MITSUBISHI LX-030TD张力传感器主要作用在于获取料带张力信号;印辊速度由伺服电机编码器获取;对于张力信号的放大处理,需要借助MITSUBISHI LM-10TA张力放大器;采用BOPP材质的料带;且整体系统采用GOOGOLTECH T8VMEGTSD13-T4-K006X1-N04X0型号的多轴驱控一体控制器。除此之外,还采用开环闭环控制系统,目的在于无法控制区间的料带张力[1]。

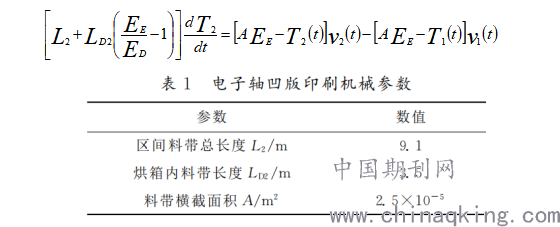

根据图2的分布示意图,代入i=2 ,书写印刷张力系统数学模型公式:


三、烘干温度对张力的影响
        当车间温度达到20℃时,会维持60~80℃的烘箱烘干温度 POPP塑料薄膜的杨氏弹性模量在20℃时可达到2.24Gpa、60℃,可达到1.04Gpa,80 ℃为0.69Gpa,结合系统的输入输出关系,设定前一区间料袋的张力稳态值 =100N,印刷速度的稳态值 ==100 m/min[3]。
(一)输入为T1(t)时的张力阶跃响应

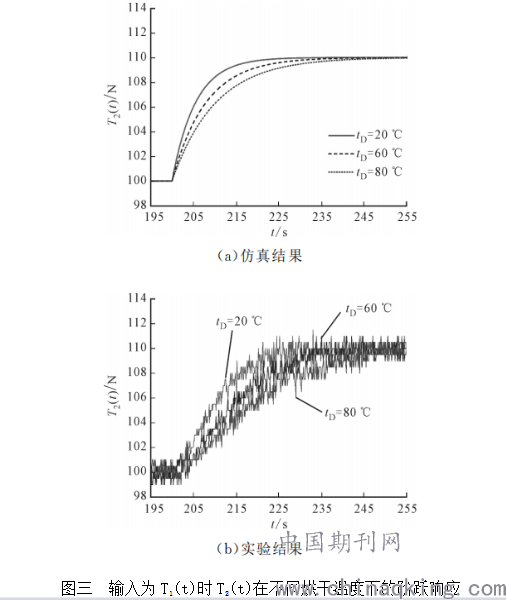

        根据下图,输入T1(t),T2(t)在面对不同的烘干温度时,都呈现出正向阶跃的输出.则由此表明此系统的特性不会受到干燥系统的影响,而烘干温度只可影响瞬态响应部分。且根据下图数据,在烘干温度达到60℃、80℃时,分别增大了41%和82%的过度过长时间,由此表明瞬态响应过渡过程时间会随着烘干温度的升高而逐渐变长;而对于稳态响应部分,不同的烘干温度下稳态值增长10N左右,则影响效果不显著。但是需要注意的是,干燥系统会直接影响瞬态响应。因此烘干温度对张力特性的影响还需要引起格外重视。实验结果图示表明,在100ms的采样周期中,T1(t)料带张力由调整前辊子转速所得。除此之外,阶跃响应前后阶段张力出现小范围的波动,这种系统干扰来源于机械系统和采集系统的振动和噪声,但却没有对实验结果产生较大误差,处于基本吻合的状态[4]。

(二)输入为v1(t)时的张力阶跃响应

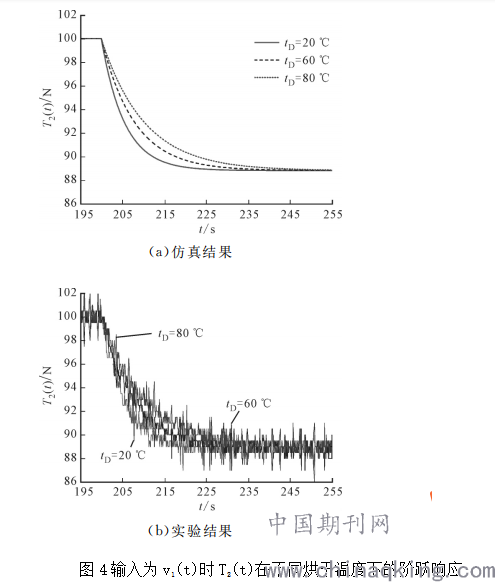

        输入v1(t),T2(t)随着烘干温度呈现负向阶跃输出。因此表明系统特性会受到干燥系统的影响,烘干温度同样只会对瞬态响应部分造成干扰。根据下图的仿真结果,稳态响应部分无论烘干温度的高低,减少11.2N左右的稳态值。因此为v1(t)引起的稳态响应,不会受到烘干温度的影响。瞬态响应部分与T1(t)输入结果相同。瞬态响应过度过长时间会随着烘干温度的升高而逐渐变长,同样干燥系统只会影响瞬态响应部分。下图的实验结果整体趋势与仿真结果吻合[5]。


(三)输入为v2(t)时的张力阶跃响应

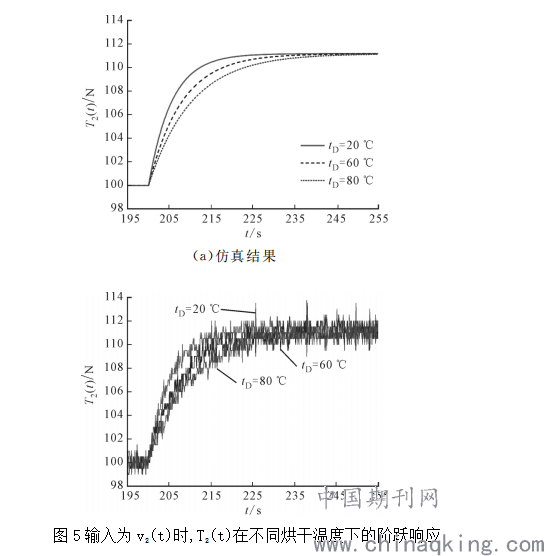

        不同的烘干温度,在输入v2(t)之后,T2(t)也是呈现正向阶跃输出的阶跃约反应表现。同样表明系统特性只受干燥性的影响,瞬态响应部分也只会在烘干温度的影响下发生变化。此外稳态响应部分增大11.2N。v2(t)的稳态效应不受烘干温度影响;瞬态响应部分所得到的过渡过程时间与T1(t)和v1(t)是相同数值。同样也表明烘干温度与瞬态响应过渡过程时间呈现正比,瞬态响应受到干燥系统影响,最后的实验结果与仿真结果基本吻合[6]。


四、结论
        综上所述,本文深入探究干燥系统印刷部分张力模型,最终实验仿真数据表明,烘干温度会影响系统的瞬态响应部分。烘干温度和瞬态响应过渡过程时间呈现正比关系。同时印刷部分的张力系统特性会受到干燥系统的影响。在未来为了有效改善电子轴凹版印刷产品质量,需要深入研究印刷部分张力系统,促进印刷业长久发展。
