徐邦宁 张侃
江苏省骆运水利工程管理处 江苏宿迁223800
摘要：通过变压器直流电阻的测量，可以掌握变压器绕组，引线及分接开关的接触情况，及时发现变压器运行中的故障现象，为运行管理人员提供可靠的技术资料，及时排除设备隐患，保证变压器安全运行。
关键词：变压器；分接开关；维修处理
一 引言
南水北调东线某泵站采用35/6kV主电源供电，主变压器型号为 SF8-12500/35,该变压器自投运以来，在管理人员日常维护保养下，一直运行良好。
二、故障原因

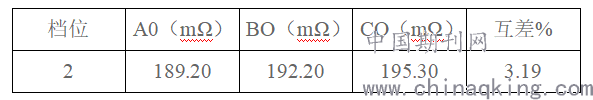

在2017年预防性试验中，发现变压器35kV侧绕组直流电阻超标，以下为测量值(测量温度16℃，湿度52%)
.png)

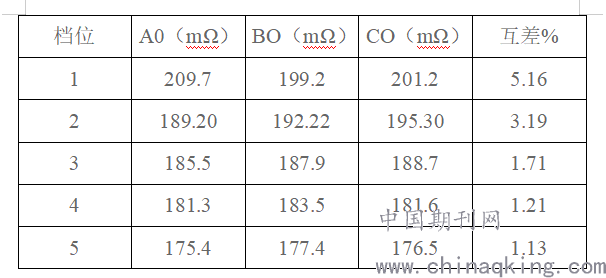

测试人员经过对变压器高压引线桩头紧固后复数值没有变化，为了进一步查找原因，对分接开关所有档位进行测量，数值如下：
.png)
通过测量结果分析分接开关1、2档直流电阻超标。
三、测量目的及标准
变压器直流电阻测量是其检验过程中必要的测试项目
1、?而测量直流电阻的目的有以下几点：检查变压器绕组内部导线和引线的焊接质量；检查绕组或引出线有断线；检查变压器层间、匝间有无短路的现象；检查分接开关接触情况。
? 2、?用三相中最大数减最小数除以三相平均数即为不平衡率。绕组不平衡规定：容量1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%
四、变压器大修
针对直流电阻不平衡现象，为了保证设备安全运行，管理单位经过研究决定，对变压器进行吊罩检查及进行部分项目改造：变压器增加压力释放阀；鉴于变压器存在渗油现象，对所有密封接口检查，更换密封垫；对分接开关检查更换。
1、大修前落实组织及技术措施：
（1）制订大修的项目和进度
（2）编写大修的项目和进度。
（3）编写大修的安全、技术、组织措施。
（4）明确各自的职责及任务，并做好大修前的准备工作。
2、大修前的准备及大修工作
（1）凡参加大修的人员应熟悉变压器的工作原理及其结构，应了解变压器的运行情况及大修原因，并熟悉掌握本次大修的工作任务及其职责。
（2）准备好本次大修的材料，备品并妥善保管。
（3）安装好检修现场的临时电源，装设照明具。
?（4）露天检修，做好防汛、防尘、防雨的工作。器身在空气中停留的时间。相对温度≤65%，允许16小时。
（5）准备好起重吊具、钢绳。
（6）停电办理工作票，将变压器退出运行，拆除变压器外部连线及各附件，做好变压器吊罩（芯）前的一切准备工作。
（7）吊罩时应先将箱壳中的变压器油抽净，拆卸外壳螺栓，吊出钟罩（或吊器身），将油箱底部残油放尽，清扫箱底残渣。
（8）钟罩（或器身）吊出后，应全面检查器身的完整性，有无缺陷存在，如过热、弧痕、松动，线圈变形，变色等，对异常的情况查找原因进行处理，同时要作好记录。
（9）无载分接开关的检修更换
检查分接开关各部件是否齐全完整；分接开关转动手柄应有护罩，手柄处法兰密封良好，不得渗漏油；手柄及传动部分各销轴应牢固，其转动应灵活无卡涩现象，手柄指示清楚正确与线圈调压范围一致；分接开关的绝缘筒应完整无损绝缘良好，其支架固定牢固 ；各分接头绝缘良好，绑扎牢固，排列整齐，接头焊接良好，无开焊及过热现象。各定触柱、动触柱环表面应光滑无油垢，无氧化膜及灼伤痕迹，触柱表面镀银层不得有离层脱落现象。
（10）进行变压器压力释放阀安装。
对变压器器身安装，安装后注油。采用真空滤油机压力滤油法。采用滤油机过滤油中的水分和杂质，将油加温到50-60℃进行注油。注油结束后进行变压器排气和外观渗漏油检查及处理。
检查及试验：检查外壳接地可靠，开展油中溶解气体色谱分析、绕组直流电阻测量、绕组绝缘电阻和吸收比测量、绕组的tgδ、交流耐压试验、铁芯(有外引接地线的)绝缘电阻、气体继电器及其二次回路试验、冷却装置及其二次回路检查试验等。
五、试运行变压器
1、中性点接地系统的变压器，在进行冲击合闸投运前，中性点必须接地；
2、投运瓦斯继电器，重瓦斯投跳闸保护；
3、额定电压下的冲击合闸试验3次，无异常，励磁涌流不至引起保护装置的动作。
4、第一次受电后，持续时间应不少于10分钟，变压器应无异常情况。
5、带电后，检查变压器及冷却装置所有焊缝和接触面，不应有渗油现象，变压器无异常振动或放电声，温度及运行声音正常。
六、结语
主变运行可靠与泵站生产、生活息息相关，通过预防性试验发现变压器绕组的潜在隐患，及时得到维修，避免故障现象扩大，影响变压器的安全运行，本次维修结合了对变压器进行技术改造，提高变压器内部故障保护性能；保障设备安全可靠运行。
参考文献：
1 电力设备预防性试验规程 （DL/T596-1996）
2刘兵，电力变压器电气高压试验技术分析，通信电源技术，2019﹙006﹚；249-250.
3王克娜，武英明，孙志清 变压器直流电阻不平衡率超标原因分析 东北电力技术 2006年第3 期
