张起钧 刘建福 田阳
（中国石油大港油田公司第六采油厂电力管理站）
摘要：油田变压器避雷器没有专用的安装支架，避雷器安装、更换后经常出现变压器漏油等问题，给变压器及高压线路安全稳定运行埋下隐患，严重影响油田的正常生产。在这种情况下我们研制了一种新型的变压器避雷器安装支架。
关键词：变压器 避雷器
1、引言：
油田变压器安装方式主要有柱上变和箱式变，变压器避雷器安装采用金属连板（一侧通过变压器上盖紧固螺栓与变压器相连，另一侧安装避雷器）与变压器相连，没有专用的变压器避雷器安装支架。
原有的安装方式存在的弊端：
（1）拆卸变压器上盖密封紧固螺栓时容易造成变压器上盖密封胶垫处漏油；（2）紧固螺栓如果出现锈蚀，拆卸时费时费力；（3）由于连扳与变压器连接是用一个螺栓固定，固定点不稳固，由于风力等原因作用于避雷器时会造成避雷器摆动，避雷器上下接线端子的连接线的端子极易发生断脱故障，给变压器的安全稳定运行埋下隐患；（4）对于箱体采用焊接密封方式的变压器，避雷器面临无法安装的问题。
2、支架设计原理
我们针对上述问题设计了一种新型变压器避雷器安装支架，该支架各连接部位具有调节功能，因此适合于不同型号变压器避雷器的安装。解决了原有避雷器安装方式的弊端。
3、支架构成
.png)

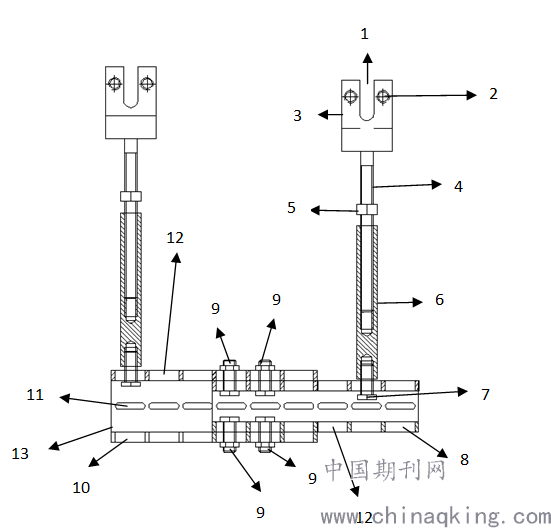

附图一
1—竖卡口 2—螺孔 3—U型卡子 4—丝杠 5—锁母 6—调节棒 7—螺栓 8—接地母线连接孔 9—紧固螺栓 10—接地母线连接孔 11—避雷器安装孔 12—调节孔 13—槽钢
.png)

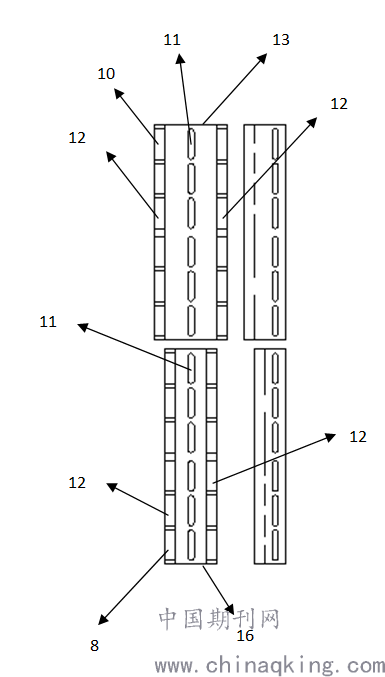

附图二
8—接地母线连接孔 10—接地母线连接孔 11—避雷器安装孔 12—调节孔 13—槽钢 16—槽钢
.png)

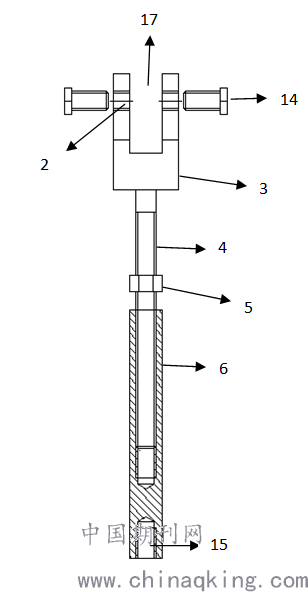

附图三
2—螺孔 3—U型卡子 4—丝杠 5—锁母 6—调节棒 17—水平卡口14—顶丝 15—螺孔
变压器避雷器安装支架的使用方法（见附图）：两个U型卡子3，根据变压器外形大小选择合适位置将U型侧水平卡口17卡入变压器箱沿，将四个顶丝14旋入四个螺孔2与变压器箱沿可靠连接，如果变压器有密封螺栓可将竖卡口1对准密封螺栓放入。
将两个锁母5及调节棒6旋入两个丝杠4，根据避雷器与变压器的安装距离调节两个丝杠4旋入调节棒6的深度，调节好后用锁母5紧固住调节棒6。
根据变压器的外形大小，将槽钢16插入槽钢13，并用四个紧固螺栓9通过调节孔12，将两个槽钢13、16连接好。
将连接好的槽钢，用两个螺栓7通过两个调节孔12，分别旋入两个螺孔15并紧固。将三个避雷器对准变压器接线柱分别安装在避雷器安装孔11上。根据接地极所处的位置，将接地母线一端与接地极连接，一端与接地母线连接孔8或10连接。
4、应用情况
该新型变压器避雷器安装支架应用后产生的效果：（1）安装时不用拆卸变压器上盖密封螺栓，杜绝了因安装避雷器造成的变压器漏油现象，节约了变压器的维修费用。（2）使用本发明安装避雷器，可节省工时0.3小时，使避雷器的安装更快捷方便。（3）U型卡子通过四个顶丝与变压器箱体连接，使连接牢固可靠，风力等原因作用于避雷器时不会造成避雷器摆动，避雷器上下接线端子的连接线端子不会发生断脱故障，使变压器实现安全稳定运行。（4）解决了变压器箱体采用焊接密封方式的避雷器的安装问题。
5、结论
该支架结构简单制作成本低，应用后具有安装方便、快捷等优点，使用效果良好，具有广泛的应用推广价值。
实用新型专利：避雷器安装架（专利号：ZL2019221318629）
