摘要： 5G网络频段已经明确，原有的传统型室分器件暂不支持3.5G频段，数字化室分价格较为昂贵且不支持多方电信企业之间的共建共享。在此情况下为了满足5G网络的覆盖，实现电信企业网络的共享，降低建设成本，实现多方共赢，推出满足5G网络覆盖的广角漏缆室内覆盖技术。
关键词：5G；室分；广角漏缆；
1.产品介绍
泄露电缆是在电缆外导体以不同形式和一定的间隔开槽的特别制定的同轴信号电缆。开槽的意义在于使通信设备的信号从电缆槽口有效辐射出来，达到接收和传播信号的作用。信号的能量通过泄漏电缆的长度来引导，有效区域同时受限于电缆内部和外部周边区域环境影响，这样使信号能够持续进入移动通信单。信号的传输依赖于外部鞘和内部芯线之间的电压的不同。例如我们有意切断一个线槽就可以阻断电流，电流不得不围绕这个槽，这样就引起了电缆内部电流磁场的变化，这样槽的作用就像一个耦合天线，并且会产生辐射，能量从电子波导中被泄漏元。
常规泄露电缆的辐射张角都比较小，一般不高于120°，适用于地铁、高铁高速隧道等狭长类型的场景，不适用覆盖一般的室内型场景，若为了满足一般的室内覆盖需求，则需增大泄露电缆辐射的张角。若在室内建筑物分布应用时，一般需要安装在建筑物顶部，更容易辐射到建筑物内部的两侧，因此需将泄露电缆的辐射角进一步增大，通常情况下增大辐射角后，辐射性能和效果相对常规情况下会变的较差，为保证在较宽范围内仍有较优的信号辐射效果，推出使用广角型露缆进行信号辐射，此漏缆张角可达到170度左右。
2.器件及安装介绍
安装快速卡具包括水平植入天花板龙骨吊筋、扭转90度，自动啮合。
安装漏缆预设垂直辐射、水平辐射两种方向供选择。
广角室分专用漏缆连接器包含N型母头、N型公头、DIN型公头、DIN型母头，优势为：卡环结构可卡紧护套，在施工过程中，完全不用担心其会松动脱落；三阶互调值高，针对广角漏缆量身定制，三阶互调值≤-160dBc；目前7/8广角漏缆有N型公头、N型母头、DIN型公头、DIN型母头四款类型，可以针对实际场景选用。
在广角室分漏缆辐射角处增加荧光色条，在施工时，施工人员可以更加快捷直观的了解辐射漏缆辐射方向。在工程监理检查时，只需要在下面看到色条即表示安装正确，节省工程监督及维护时间。
白色伪装护套：针对不同室内装修风格，开发了特殊护套广角辐射型室分漏缆，可以根据不同的装修风格选择不同的护套产品，更加美观，客户更容易接受。
异型广角辐射型室分漏缆：针对不同的室内覆盖场合，比如沿墙角等场合，设计了异型（“四方型”、1/4”圆型）广角辐射型室分漏缆，与墙面贴合更自然。
安装注意事项：因漏缆安装时有方向性，必须确保漏缆的背筋是朝上的；漏缆接头的制作，对整体的性能影响很大，要保证施工中接头制作的质量；漏缆安装时在需从天花板上穿过时，禁止野蛮施工，大力拖拽漏缆，防止刮破漏缆外皮；漏缆弯曲半径0.25米，施工中不可过度掰弯，有需要的地方由跳线连接。
3.对比分析
（1）链路设计
广角室分漏缆方案，与电缆光缆布放方式类似，链路设计简约化，大量减少设计预算所需的时间。
（2）进度成本
广角漏缆覆盖施工电缆安装、固定以及布放更加方便快捷，工时与传统室分相比，大约降低65%左右。
广角漏缆覆盖建设成本也相对较低，投资相对传统室分降低超过20%以上。
（3）互调干扰
三阶互调值是与接续点的数量有很大的关系，广角室分漏缆方案大幅度减少了工程的接续点，因此三阶互调值相对传统室分方案更优，减少移动、电信、联通三家运营商在共用系统时的互调干扰，提高上行传输速率。
（4）绿色环保
广角室分漏缆与常规线缆形状类似，可隐蔽安装于天花板内，消除重要场景高端客户对“通信天线”辐射的抵触心理。
（5）进度成本
常用吸顶天线的场强呈“锥形”，有明显的远近效应，在设计及施工过程中，要综合考虑安装位置，减少天线与天线之间弱覆盖区或者盲区，设计施工较为繁琐。
室分漏缆的辐射覆盖效果呈现“带状”均匀分布，类似常见的日光灯光线一般，信号覆盖均匀、柔和且比较稳定，设计施工方便快捷。
4.场景选择
（1）适用场景

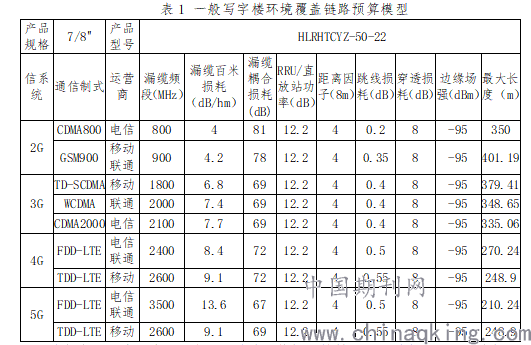

写字楼、办公楼、宾馆酒店、学生宿舍楼等环境，拥有狭长型走廊和单双边房间区域的，较适合采用新型广角漏缆进行覆盖。一般写字楼环境覆盖链路预算模型如下表1：
.png)
商场超市，由石膏板、木板、玻璃、等简易材料间隔，形成的密集型购物区场景，合理布放广角露缆，可有效实现信号覆盖。
地下停车场一般环境较为复杂，对于狭长型车库，则适合采用新型广角漏缆进行覆盖。
（2）不适用场景
金属型的封闭式吊顶、全钢筋混凝土隔断或多层隔断的办公室、住宅区不允许设备进入住宅房间等场景，不适宜使用泄漏电缆方案。某些楼宇，纵深特别深，已经超过漏缆覆盖范围，不能进入房间等。
参考文献：
[1]山笑磊. 广角辐射型泄露电缆在5G网络中的应用研究.中国新通信. 2020,22(02)
[2] 罗小红. 广角辐射型泄漏电缆在室内5G覆盖中的应用.通信与信息技术. 2019,(04)
