张文辉
萍乡市特种设备监督检验中心 江西 萍乡 337000
摘要：现阶段，社会经济不断发展进步，城市化建设进程加快，在城市中高层建筑数量增加，因此人们在生活中对电梯的需求量也在增加，同比增加的是电梯事故发生率。在所有电梯事故中，比较严重的问题是电梯意外移动事故，结合相关研究数据表明，电梯轿厢意外移动产生的电梯伤人事件经常发生，基于这一情况降低电梯轿厢意外移动事故的发生是十分重要的。本文通过对电梯轿厢意外移动检测及保护装置进行分析，结合实际设计情况，提出相应参考意见，相关工作人员需要重视安全保护装置的设计。
关键词：电梯轿厢；意外移动；检测；保护装置
目前，电梯行业实现快速发展，但同时比较严重的电梯安全问题也时有发生，在电梯实际运行过程中，超速问题也会造成事故产生，在其低速运行过程中，由于制动力不足，层门以及轿厢出现人为封接等原因造成电梯事故的发生。轿厢意外移动情况会造成十分严重的伤人事件，伴随事故发生率逐渐上升，受到社会重视。现在使用的电梯安全部件，作用是避免人员被夹，实现速度控制，在失控阶段可以降低冲击力。在电梯超速运行情况下，限速器的使用检测之后会控制安全钳，停止轿厢。但是这种保护动作仅仅针对超速的情况，在电梯门没有关闭情况先，电梯突然向下或者是向上运行，处于低速运行状态，限速器并不会发挥应有的作用，也就是现存的电梯安全保护装置不具备避免电梯意外移动功能。
一、电梯轿厢移动产生的原因分析
（一）门锁封接
电梯门的构成主要是层门以及轿门两部分，其中前者主要是固定在不同的楼层，后者设置在轿厢靠近层门的一侧，可以辅助层门的开启和关闭，两个门同时关闭情况下才能保证电梯运行[1]。在轿厢达到相应楼层之后，门机继电器通电，打开轿门，机械联锁装置在这一过程中发挥作用，会带动层门的开启。乘客进入到轿厢后，门机继电器失去电力，轿门会关闭，这一过程中也会带动层门关闭。电梯处于运行状态，缺乏轿门的作用，层门即使在部件弹性力的作用下也不会打开。层门以及轿门的使用是具备电气安全装置监测层门以及轿门的开启和关闭状态，在层门或者是轿门中的任意一个门没有正确关闭，电梯电气安全装置可以有效检测，并且切断电梯的正常运行状态。电气安装装置属于安全触点式设备，主要作用是检测没有被锁住的门，在安全触点由于其他原因粘在一起，外力可以将触点分开。
锁紧装置符合标准要求以及电气安全保护装置同样起作用，电梯处于开门状态，并不会由于系统的故障造成电梯突然运行。电气安全保护装置在开门或者是关门情况下频繁使用会逐渐老化，这一元件的使用也会发生经常性损坏或者失去效力，工作人员不想经常更换，会出现违规操作，将电梯安全保护开关短接。井道水淹过程中或者是出现其他意外情况，会造成电梯门锁回路短路。电气安全保护装置短接之后，电梯门是否处于关闭状态，回路属于接通状态，基于这一情况，系统会误以为轿门与层门完全闭合，极易出现轿厢意外移动。以下为电梯井道：
.png)
（二）缺乏制动力
电梯在使用过程中会设置独立性的制动系统，主要工作原理是失去动力情况下或者是控制电路发出相应指令，制动系统的使用保证电梯处于静止状态。比较常见的制动系统主要是通过异步电机以及减速箱构成，主要安装在电机以及减速器之间。电梯运转过程中，制动器需要在通电状态下松开，与制动鼓之间不会产生接触。在电梯层站停止过程制动器会处于失电状态，制动臂在自动闭合情况下电梯会保持静止状态，处于异常情况，制动器机械卡阻或者是接触器触点粘连过程中，制动器难以发挥相应的作用，轿厢出现意外移动。
二、设计保护装置分析
（一）触点定位设计部分
这一设计概念主要是指电梯正常运行过程中，轿厢最顶层位置接触部分需要分别安装触点。其一是电梯轿厢定位点，其二是触动固定托杆伸出开关，以此构成闭合回路，控制装置的启动。这两个触点的使用需要缩小，过程中需要具备比较准确的定位，保证电梯轿厢以及电梯门停在标准位置，完成触动开关的动作。
（二）固定开门设计部分
这部分设计是在电梯停稳之后，电梯门会顺利开启。研究固定托杆的使用，主要安装位置是层门底部以及电梯轿厢底部距离在安全标准范围的结合位置，可以发挥出主作用以及电梯本身的二次定位作用。装置需要设置在电梯井的墙上，这种装置可以伸缩，可以将其设计为四条托杆，提高定位的准确性，同时可以增加托杆本身的托力，安全性较高。电梯轿厢会存在四个插口，内部存在一个或者是多个触点，在电梯达到相应层门之后，会出现以下情况，一种是正常运行，另外一种是电梯非正常运行，正常运行情况下，会与触点接通，托杆装置正常启动，伸出之后，会直到电梯轿厢插口内部与触点连通，构成闭合回路，电梯门顺利开启。在出现非正常运行情况，并不会发生相应，也不会出现坠亡事故，具有双重保护作用，安全系数较高。
（三）自动断电装置设计部分

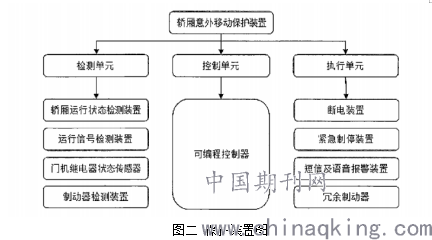

检测系统应用过程中检测电梯轿厢产生意外移动情况，电梯需要切断曳引系统电源，制动系统可以制动轿厢，避免由于曳引过大造成制动磨损和破坏。这一过程中的断电仅仅针对曳引系统的电源，电梯中其他系统电源依旧供应。在电梯动力系统中增加接触器，电梯检测出意外移动，接触器使用可以断开动力电路电源，其他系统的电源保留，增加紧急断电的效果[2]。以下为保护装置图：
.png)
总结：
电梯数量逐渐增加，不同类型的电梯事故逐渐增加，重视电梯安全防护措施。在设计过程中，需要研发低成本的安全保护装置，提高维护效果，保证安全系数。在细节层面以及设计层面上不断改进，保证电梯设计的安全性，满足现代化人们使用需求，提高人们电梯应用稳定性和安全性。
参考文献：
[1]张捷, 王葵. 一种电梯轿厢意外移动保护装置安全性能检测仪器的设计与实现[J]. 机电工程技术, 2019, 048(006):225-227.
[2]侯福义. 防止电梯轿厢意外移动的安全保护装置设计的探讨[J]. 工程技术(引文版), 2016(4):00260-00260.
