刘婷
株洲中车时代电气股份有限公司制造中心 湖南省株洲市 412000
摘要：现阶段，电子设备的应用越发广泛，为了能够使电气设备运行正常，设计人员需要优化电气设备性能，确保工作人员安全，这就需要提高电子设备的抗干扰能力。基于此，本文就电子设备测试在实际接地应用中抗干扰措施展开研究，首先阐述了抗干扰接地要求和接地现状，其次对其抗干扰措施进行有效分析，希望能够使电气设备能够安全运行。
关键词：电子设备测试；实际接地；抗干扰
电气设备测试时，干扰接地设备的干扰源比较多，随着科技的不断发展，电子设备分辨度和灵敏度均有较大提升，但是接地时也有细微干扰，电子系统接地效率被影响，因此需要高度重视电子设备接地技。电子设备和电子系统运行时，电磁会对设备性能产生电磁骚扰，若是无法有效控制会导致电磁干扰。
一、抗干扰接地要求和接地现状
电子设备抗干扰接地设计时，需要确保设计合理科学，设备运行时，信号源能够按照地线汇流出现了抗阻差异以及电位差异。这样尽管工程中有接地缺陷，会产生电位压，为了能够使设备运行安全，需要将电位差异去除，形成等电位，设计人员需要在无电压下的环境中作业，进而保证安全操作。在实际操作过程中，需要提高布线科学性，并使接线分离。在采用电子设备时，由于设备性质差异导致接地线形式不同，线路间也有差异。为了可以解决设备中的问题，设计人员需要尽可能确保线路设计规范合理，区分、判定各种设备接地线路，确保抗干扰接地效果提高[1]。同时，数字信号也会影响设备运行，工作人员需要单独连接信号，实现并联，使接线分离。
接地处理对于电子设备使用而言十分重要，合理设计抗干扰接地线路会影响工程建设质量。当前，我国使用电力能源时，需要控制好额定电压，使设备使用安全。在建设相关工程时，工作人员可以通过设置电压确保设备运行稳定安全，尽管大部分设备使用过程中额定电压的设置标准一致，但是其中仍然有一些风险，需要采取有效的措施，加强电子设备抗干扰性能，使设备和系统能够安全运行。
二、在实际接地应用中电子设备测试的抗干扰分析
（一）接地体与接地电阻
实际生活过程中，接地体中包括了金属接地棒、电线、管道等部分，基于接地连线方式，连接实施色斑接地端，进而构建设备，并与大地低阻相接触。电阻值对接地体的影响需要根据土壤、接地体外形、季节等进行确定。在计算接地电阻时，一般采取以下公式计算：
.png)
其中，b为接地板厚度，P为土壤电阻率，h为设备埋设深度；L管子实际长度；d管子实际直径；Lb为接地板具体长度。如果土壤指标符合要求，工作人员选用的锌管或铜板规格为9-12根，也就是设备接地电阻在2Ω数值。
（二）高低频设备屏蔽线接地

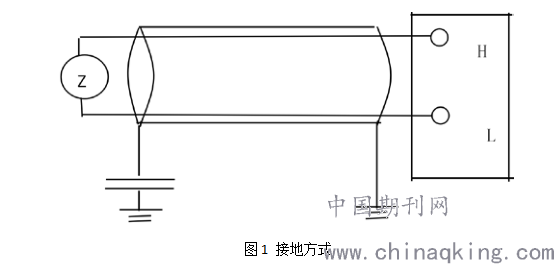

1.高频设备屏蔽线接地。高频信号导线间的电容处于大量分散状态中，影响了电子设备抗干扰性能，同时，电缆长度增加，干扰作用也就越强，常用处理方式：采用电缆线屏蔽层两边接地方式，若是采用长电缆，接线时需要尽可能的加强接地点设置，确保两个接地点间距是信号波长的25%。若是采用的是宽频带设备或宽频带系统，接地方式可以采用以下方式，如图1所示。
.png)

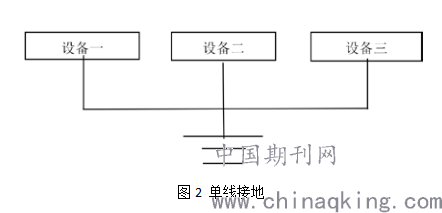

2.低频设备屏蔽线接地。在测试连接低频设备时，屏蔽层在接地过程中采用的屏蔽线一般采用的接地方式是单点接地方式，如图2所示。单线接地工作具体实施时，一个或两个接地点作为接地首要选择，但实际工作开展时需要选择的接地点屏蔽线屏蔽层至少有3个，此时，通过屏蔽层产生的噪声接地在回路时容易出现噪声电流，进而导致噪声电压，同时也会影响电子设备运行。为了能够使电子设备运行不会被外部环境所影响，需要做好前期的准备工作，首先在安装使用低频电路是，信号导线不可采用屏蔽层，并使电子设备抗干扰性能以及噪音抑制水平处于理想状态中；其次，需要确保屏蔽线屏蔽层接地，防止其浮空，导致受到严重干扰；再次，在选择屏蔽层接地时，需要选择具有最大优势的信号源位置；最后，在不接地情况下对全部内容进行测量，屏蔽层需要位于信号源对地阻抗两边部位。
.png)
（三）电子设备接地系统
电子设备不同，接地系统也不同，因此在安装接地系统时，需要充分考虑设备分类和测试要求等内容。在确认接地线长度时，需要根据电子信号长度确保接地线长度处于电子信号波长25%范围内。在进行实际工作时，经常会出现接地线长度超过电子信号波长25%范围内的现象，对此，需要尽可能的保证长度在波长25%的奇数倍范围内。
（四）抗干扰措施
工作人员需要提高屏蔽线接地设计科学性，电气设备类型对，接地类型也比价多，因此在设计时需要根据实际要求和设备使用方案充分连接线路，使设备接线能够合理，并保障质量符合白做。因此，在对屏蔽线接地进行设施时，需要做好线路保护工作，将高频设备和屏蔽线紧密联系起来，凭借电缆屏蔽层接线形式提高设备的安全性[2]。在实际施工时，对于接地线长度超过信号波长问题，需要合理控制接地线长度，根据标准控制接地线长度，使设备运行平稳。同时，设备接地时，不可用地下管线作为接电线路，如果采用这些管道会导致设备被干扰，影响设备使用。设计人员实际操作时，需要加大力度测试设备，重视测试工作，并合理采集数据，把握好设计规律，并及时寻找其中的漏洞，提出处理方案，提高操作合理性以及规范性。此外，哦工作人员要科学采用电耦合器，及时将地环电流切断，若是在低频电路中，能够利用平衡电路方式降低干扰能力，提高抗干扰性。
结束语：
综上所述，在测试电子设备时，实际接地作为其中的重要祖先部分，为了能够使电子设备实际接地时不被干扰，需要应用相应的抗干扰措施，同时对抗干扰措施进行深入分析研究。
参考文献：
[1]公绪杰.电子通信工程中设备抗干扰接地的有效措施[J].电子技术与软件工程,2020,No.172(02):27-29.
[2]黄诗翰.产线局部放电测试设备抗干扰分析及对策[J].决策探索:中,2019,609(03):63-64.
