摘 要：:介绍Honeywell TPS3000系统CL程序时序控制使用和针对脱硫装置除雾器冲洗改造组态过程，子程序使用技巧。
关键词：Honeywell TPS3000 CL程序
前言
Honeywell TPS3000系统是1995年Honeywell公司推出的第四代集散控制系统，是将之前TDC系统比较使用WINDOWS界面，具有友好的操作和组态界面，较低的硬件维护成本，具有更好的开放性，仍保持之前安全的工业网络能够提供更全面的解决方案。我公司煤代油装置采用TPS系统自2007年投用，期间多次扩容，一直保持平稳运行证明TPS系统的可靠性强，是DCS系统中典型代表。
CL程序及CL语言-Control Language控制语言，是TPS系统HPM控制器十分重要的控制功能，Honeywell在TPS系统上开发的高级编程语言，用于完成顺控程序和个性化控制策略，它可以实现复杂的控制算法，也可实现常规运算、连锁控制、顺序控制等。支持批量操作和连续控制策略，可以访问DCS系统所有参数和功能。
CL程序运行在HPM控制器或者APP里。CL源程序是文本型文件，文件的后缀是CL,需要编译成目标文件后才能被系统使用。
PM点即Prccess Module点，与CL程序绑定，操作CL程序的窗口，用于装载、调试、启动和监视CL程序的执行。PM点提供内部寄存器供程序使用。的内部寄存器包括127个标志量寄存器、80个实数寄存器、4个时间寄存器、16个字符串寄存器。
动力车间燃煤锅炉除雾器冲洗装置两套各分为三层控制单元，共18台控制电动执行机构，根据工艺要求时序动作。原控制方案2小时工艺人员手动启动一次冲洗逻辑程序，工艺人员时常忘记启动或停止冲洗逻辑控制，或者造成脱硫塔液位偏高严重影响脱硫塔烟气指标。而且根据脱硫塔厂家给出的冲洗执行方案时序更加复杂，原逻辑程序已无法满足工艺要求。
依据厂家给出的控制方案，“自动”冲洗功能投入运行→“Z”控制程序→“Y”控制程序→“X”控制程序→间隔“0.5小时” →“X”控制程序→间隔“0.5小时” →“Y”控制程序→“X”控制程序→间隔“0.5小时” →“Z”控制程序→“X”控制程序→间隔“0.5小时” → “Y”控制程序→“X”控制程序→间隔“0.5小时” →“X”控制程序→间隔“0.5小时”→“Z”控制程序→“Y”控制程序→“X”控制程序…
“X”控制程序：
开启“一级除雾器下层冲洗A”→“一级除雾器下层冲洗A”开到位→计时“15秒”→关闭“一级除雾器下层冲洗A” → “一级除雾器下层冲洗A”关到位→开启“一级除雾器下层冲洗B”→“一级除雾器下层冲洗B”开到位→计时“15秒”→关闭“一级除雾器下层冲洗B” → “一级除雾器下层冲洗B”关到位→开启“一级除雾器下层冲洗C”→“一级除雾器下层冲洗C”开到位→计时“15秒”→关闭“一级除雾器下层冲洗C” → “一级除雾器下层冲洗C”关到位。
“Y”控制程序：
开启“一级除雾器上层冲洗A”→“一级除雾器上层冲洗A”开到位→计时“15秒”→关闭“一级除雾器上层冲洗A” → “一级除雾器上层冲洗A”关到位→开启“一级除雾器上层冲洗B”→“一级除雾器上层冲洗B”开到位→计时“15秒”→关闭“一级除雾器上层冲洗B” → “一级除雾器上层冲洗B”关到位→开启“一级除雾器上层冲洗C”→“一级除雾器上层冲洗C”开到位→计时“15秒”→关闭“一级除雾器上层冲洗C” → “一级除雾器上层冲洗C”关到位。
“Z”控制程序：
开启“二级除雾器上层冲洗A”→“二级除雾器上层冲洗A”开到位→计时“15秒”→关闭“二级除雾器上层冲洗A” → “二级除雾器上层冲洗A”关到位→开启“二级除雾器上层冲洗B”→“二级除雾器上层冲洗B”开到位→计时“15秒”→关闭“二级除雾器上层冲洗B” → “二级除雾器上层冲洗B”关到位→开启“二级除雾器上层冲洗C”→“二级除雾器上层冲洗C”开到位→计时“15秒”→关闭“二级除雾器上层冲洗C” → “二级除雾器上层冲洗C”关到位。
动力媒代油DCS系统采用Honeywell TPS3000系统，使用该系统HPM Process Module(PM)CL程序点可满足设备复杂时序控制，公司PSA装置解析塔就采用Process Module(PM)CL程序点实现时序生产控制。
CL程序： CL-Control Language控制语言
特点：支持批量操作和连续控制策略，可以访问DCS系统所有参数和功能。
PM点：Prccess Module点操作CL程序的窗口，用于装载、调试、启动和监视CL程序的执行。

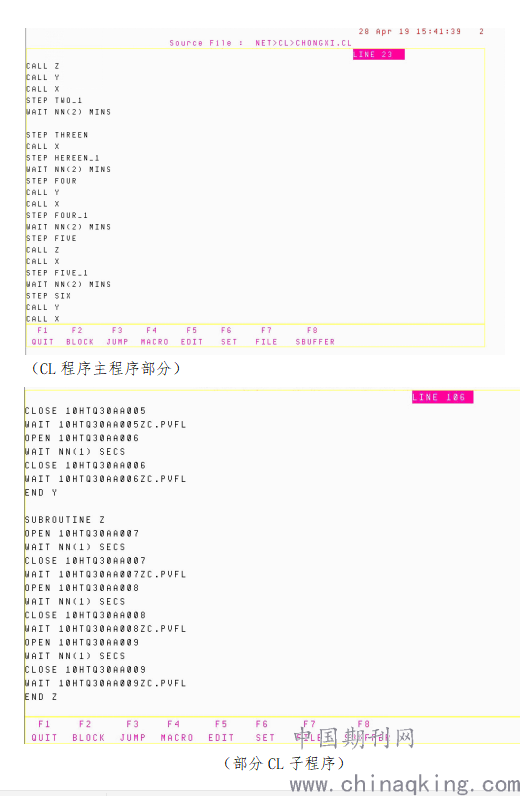

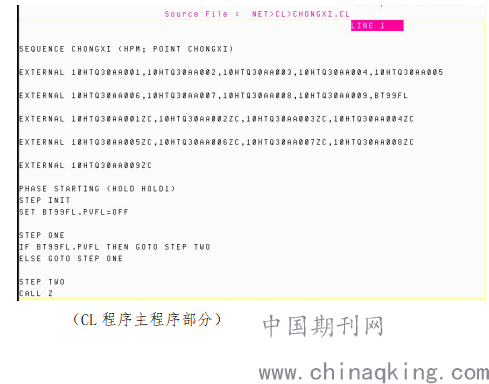

根据要求分别编写X、Y、Z三个子程序，主程序分时调用子程序来完成整个控制。编写CL程序如下：
.png)
（
.png)
.png)

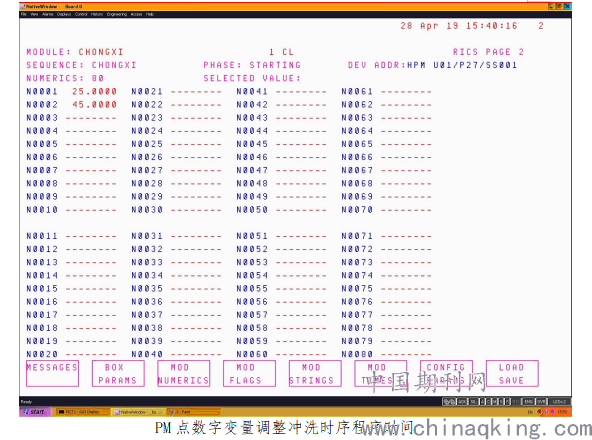

总结：程序编写编译下装及调试耗时2周时间完成，共两个CL程序，每个程序编写110行执行语句，其中加入NN MOD实数寄存器，工艺人员根据需要在PM点中修改寄存器NN（1）、NN(2)调整开阀时间和间隔等待时间，更一步完善时序控制。经半个月投运程序已经满足工艺生产要求，工艺人员不用每天定时启动控制逻辑，根据脱硫塔液位修改冲洗时间，大大降低劳动强度，提高设备运行安全性。
