王波1，2
1、河北省计量监督检测研究院，河北 石家庄 050200； 2、国家热工流量仪表质量监督检验中心（河北），河北 石家庄 050200
一、概述
1.测量依据
JJF（冀）3017-2021《付油控制装置现场校准规范》。
2.测量环境
温度18.6℃，相对湿度42%。
3.测量标准
二等标准金属量器，主要计量特性：标准容量2000L，最大允许误差为±0.025%；
温度计，主要计量特性：最大允许误差：±0.2℃；
标准石油密度计，主要计量特性：二等。
3.测量对象
付油控制装置，准确度等级：0.2级，计量单元流量计种类：科里奥利质量流量计。
4.测量方法
校准前使付油控制装置通电预热至少30min，在常用流量下运行一段时间，保证管道内无气体，检查装置的参数设置，对流量计进行零点调整。将主标准器调整水平，并将其有效接地。将鹤管与标准器连接，按照付油装置操作流程发油，并测量出油口处温度，付油结束后，将鹤管移出标准装置，待稳定后，分别记录标准器示值、付油控制装置显示值、标准器处温度、出油口处温度、标准器处油品视密度等必要的数据。排出标准器内的油品，再次将其置于准备状态，完成一次校准。重复三次。
二、测量模型

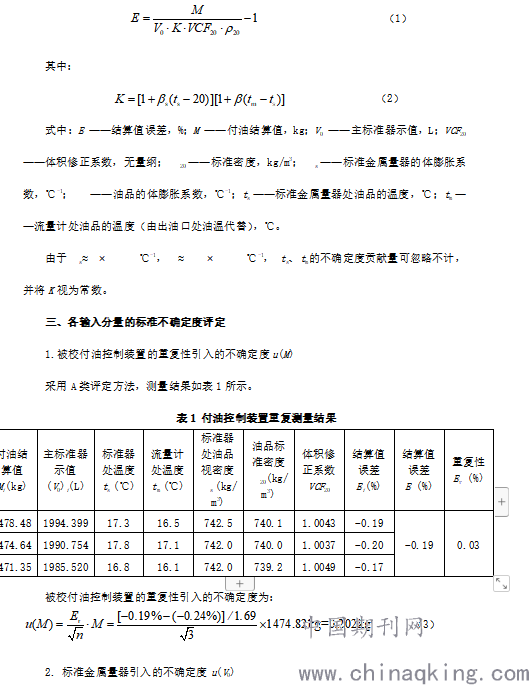

付油结算值误差按式（1）计算。
.png)
2. 标准金属量器引入的不确定度u(V0)
标准金属量器的准确度等级为二等，其最大允许误差为±0.025%，服从均匀分布，则有：
.png)
3. 介质标准密度引入的不确定度u(ρ20)
由于介质标准密度是由标准器处油品计量温度(ts)和视密度(ρs)查石油产品标准密度表获取的，因此介质标准密度引入的不确定度分量与计量温度、视密度有关。以第一次测量数据为例，由于温度计的最大允许误差为±0.2℃，二等标准石油密度计的最大允许误差为±0.3 kg/ m3，按照均匀分布考虑，ts和ρs 的最佳估计值分别落在（17.1～17.5）℃和（742.2～742.8）kg/ m3的范围内，忽略标准密度表的不确定度，通过查表可得到在此计量温度和视密度区间内的所有标准密度值，获得ρ20的范围为（739.6～740.6）kg/ m3，假设其服从均匀分布，则有：
.png)

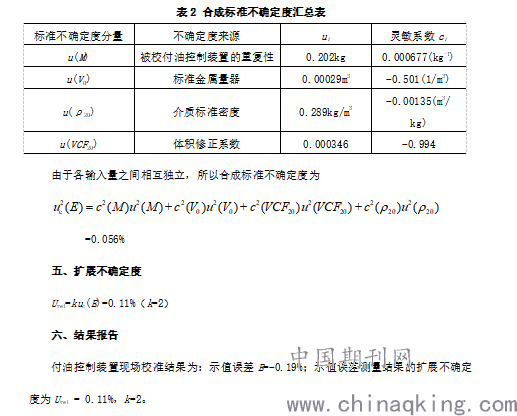

四、合成标准不确定度（见表2）
.png)
六、结果报告
付油控制装置现场校准结果为：示值误差E=-0.19%；示值误差测量结果的扩展不确定度为Urel = 0.11%，k=2。
参考文献：
[1]施鑫,安海骄,张璋.付油控制装置现场校准方法的研究[J].自动化与仪表,2020,35(12):90-93.
[2]王培信 ,赵翔 ,周文华.智能发油控制装置的设计与实现[J].黑龙江电子技术,1995(02):37-39.
