张博勇 曹晓陈 权晨超 代志超 王建荣
陕西中烟工业有限责任公司澄城卷烟厂 陕西 澄城 715200
针对 YJ27型接装机机水松纸切刀清洁刷的涂油频率高，且切纸刀使用寿命短的问题，了解水松纸切刀清洁刷的工作原理，分析切纸刀使用寿命短的原因，提出通过研制水松纸切刀清洁刷自动喷油装置，以达到对水松纸切刀清洁刷工作期间的无间断喷油保养，延长水松纸切刀的使用寿命，减少停机次数，提高设备运行效率。
关键词：YJ27型接装机；水松纸切刀；清洁刷；保养；自动喷油
1 水松纸切刀清洁刷的工作原理
YJ27型接装机切纸轮与水松纸切刀的作用使将粘有胶水地水松纸连续地切割成一张张纸片，分开一段距离，将纸片一一对应地粘在“组烟”上。在水松纸切刀切割过程中，两把清洁刷转动，以清除切刀粘上的胶水及积垢。而切刀毛刷在长时间与切刀接触后会使毛刷有一定的磨损，亦会积累一定的积垢，影响毛刷对切刀的清洁效果，因此，在日常工作中就需要频繁地对两把切刀毛刷加注石蜡油进行润滑保养，以延长切刀的使用寿命。
2 分析内衬纸切刀使用寿命短的原因
由于水松纸切刀清洁刷是由专用防护罩保护起来的，导致清洁刷结构紧凑，间隙狭窄，在设备运转过程中打开防护罩对清洁刷进行保养亦存在安全风险，所以在设备运转时不宜进行润滑保养。而目前保养水松纸切刀毛刷的工作，只能在设备停机状态下人工进行操作，又由于YJ27型接装机车速高（每分钟可生产卷烟7000支），导致对清洁刷停机保养的次数也较高（2小时/次），而停机次数的增加会造成产品质量缺陷风险的上升，降低设备有效作业率，且手工加注润滑油不够均匀，使保养也不够彻底，设备运转时也无法彻底清除水松纸切刀上胶水及积垢，这就使内衬纸切刀的使用寿命也无法得到保障。
3 研制方案的提出
围绕造成水松纸切刀使用寿命短的原因，结合清洁刷的形状结构，提出借鉴农药喷洒设备的工作原理，研制水松纸切刀清洁刷自动喷油装置（如图1所示）。在清洁刷处安装一油管，把气动油雾器与油管及设备自带的压缩空气气源相连接，利用油雾器受气压作用喷出油雾的原理为水松纸切刀清洁刷均匀地喷洒雾化的石蜡油，细密而缓慢的对清洁刷进行润滑保养，使清洁刷长期处于被保养状态的思路，将停机进行人工保养改为更科学的自动润滑保养，提高保养效率。
4 设计方案
根据研制水松纸切刀清洁刷自动润滑装置的改进思路，结合切刀清洁刷的位置及设备结构，设计出如图1所示的供油装置。其中，供油部分由油雾器（8）、软管（1）、油管连接头（4）和油管（7）组成。由油雾器通过软管及油管连接头将雾化的石蜡油由与清洁刷（9）等长且打有细密均匀油孔的油管喷在清洁刷上。油雾器安装于机身背部，油管连接头安装在固定水松纸切刀轮的机身墙板，螺纹管一端位于切刀轮一端，且为了防止清洁刷所清理的胶垢沿清洁刷运动的切线方向运动堵塞油孔，连接头还须位于切刀轮（6）右上方以及右侧清洁刷的右侧，与经过攻丝处理的油管端部相连接，并在连接处涂以密封胶进行密封处理，连接头的另一端则位于墙板背部与连接油雾器的软管相连。
油雾器（8）的压力由气室（2）（由空压站提供气源）提供，并由油雾器自带的减压阀（或外接减压阀均可）进行压力大小控制。气压的开关由与水松纸供纸架传感器（10）（设备自有，用于检测水松纸运动状态）相连的电磁阀（3）控制，即当纸盘架运动时，电磁阀接受信号，气路打开，油雾器进行喷油，当纸盘架静止时，电磁阀即关闭气路，油雾器停止喷油。
.png)

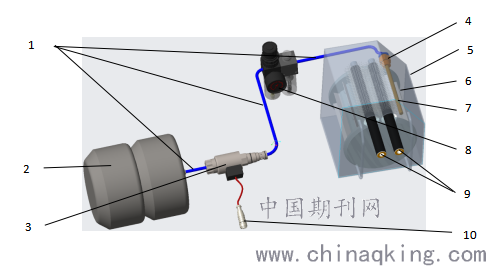

1.软管 2.气室（由空压站提供压缩空气气源） 3.电磁阀 4.油管连接头5.水松纸切刀防护罩
6.水松纸切刀轮 7.油管 8.减压阀油雾器 9.毛刷 10.水松纸供纸架传感器
5 总结
通过设计出了一种YJ27型接装机水松纸切刀清洁刷自动喷油装置。为水松纸切刀清洁刷持续提供石蜡油，不需要再停机对清洁刷进行保养，大大提高了设备有效作业率，保证了水松纸切口平整，延长了水松纸切刀以及清洁刷的使用寿命。同时停机次数的减少，使辅料的消耗也相应地减少，降低了生产成本。
参考文献
（1）董祥云，《YJ17-YJ27卷接机组》。北京：中国科学技术出版社，2001；
（2）邹建华、许小明，《液压与气动技术（第3版）》。武汉：华中科技大学出版社。
