王冰
淮南矿业集团安装工程分公司，安徽 淮南 232001
摘要：综采工作面设备安装过程时，液压支架在切眼内运输、安装时，需使用多部绞车配合施工，存在支架倾倒、钢丝绳断绳等风险，施工安全威胁大、且劳动强度大。本文介绍了一种支架安装叉车，支架在安装叉车时以液压为动力，通过旋转平台进行支架的调向、安装，有效的解决绞车打运、调向安全威胁大、劳动强度高的问题。
关键词：综采工作面；支架；安装 ；叉车
1传统支架安装方法
1.1安装前准备
脱车平台就位，脱车平台使用尺寸为4900mm*1800mm*60mm钢板。使用系统绞车将脱车平台打运至切眼下口待卸车位置，使用锚链、连接环将车辆锁牢，使用不少于2台3t葫芦配合φ18链条、连接环拴挂平台上端孔眼内，去除绑车设施，紧葫芦链，将平台吊离框架车，去除锁车设施，将框架车打走。使用轨道侧面1台3t葫芦拴挂平台下端，紧葫芦链，同时松上端2台3t葫芦链，将平台缓慢放平并落至底板，使用1台3t葫芦将平台方向调正。
1.2支架脱车
提前将安装位置处挑棚改好，支架由打运绞车打运至待卸车位置，将留绳绞车钩头配合卸扣挂在支架尾侧护板上预紧，将脱架绞车绳绕过生根已装支架顶梁上的滑轮后挂在支架底座上。按照由下而上、由里向外的顺序将支架与平车之间的缝合螺栓去除，打运绞车闸紧闸，脱架绞车紧绳，同时留绳绞车配合松绳，将支架脱车，支架接近脱车时，使用打运绞车将平板车抽出，若平板车掉道，使用葫芦复轨。继续使用脱架绞车紧绳，留绳绞车配合松绳，或使用单体辅助调向，将支架调整至与煤壁垂直。待支架调正后，使用留绳绞车将平台抽出并挪移至下一架装架位置，支架供液与顶板接实达到初撑力。
此工序需绞车司机3人，摘挂钩2人，信号工1，指挥人员1人。
2支架安装叉车基本情况
2.1支架安装叉车（总重10.5t）规格型号、性能参数与结构见下表：
.png)

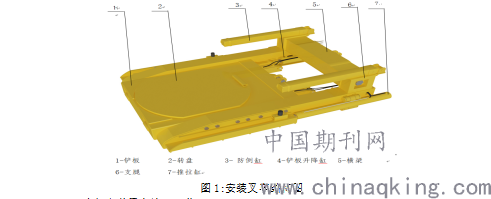

2.2 安装叉车结构
.png)
3支架安装叉车施工工艺
3.1前期准备
正对轨顺绞车深度不得小于绞车净长+钩头+稳绳。工作面上口绞车窝深度不得小于绞车净长+安装叉车净长+钩头+稳绳。工作钉2000mm轨距轨道，轨道规格为38kg/m,施工准备要求铺设单节轨道长3米，安装支架时每安装两架回收一节轨道，同时使用2根1.5米38kg/m轨道替换，在轨顺至工作面三岔门处布置液压支架安装叉车，用于运输安装支架，轨道平直，且保证轨道中距老塘侧不得小于3000mm（支架中心距架尾对角线宽度）。同时安装叉车运行线路内（道外500mm）杂物、设备清理干净，不得影响安装叉车运行。根据装架平板车高度，调整轨顺轨道与工作面轨道高度，使装架平板车上表面略高于安装底座梁（高度360mm）。
将液压安装叉车打运至支架倒装位置，调整安装叉车使转盘中心于轨顺轨道中线，将支架安装叉车锁牢，升安装叉车转盘使其高于安装叉车底座梁且低于平板车。将支架车打运至安装叉车附近四角锁牢，调整平板与安装叉车横梁间距400mm-500mm。保证平车不影响支架调向。
通过绞车将支架牵引至安装叉车上，将安装叉车外侧防倒千斤顶通过￠18×64锚链固定在支架。待支架底座全部被拉上叉车后，使用防倒油缸配合￠18×64锚链先将支架临时固定，之后将叉车转盘升起一定高度，根据巷道宽度调整液压支架，将支架立柱升起一定高度后（防止支架尾梁旋转时与安装叉车横梁抵刮），将老塘侧防倒油缸旋转至不影响尾梁调向位置处，将推拉缸前端的椭圆形拉块与液压支架的椭圆形孔连接好，收缩推拉缸，同时配合伸出煤壁侧防倒油缸将已经拉上安装叉车的液压支架进行逆时针旋转一定角度后，将老塘侧推拉油缸去除并重新固定在支架架脚位置（防倒油缸和另一侧推拉油缸始终带劲），继续收缩推拉油缸和伸出煤壁侧防倒油缸直至将支架逆时针旋转90°进行调向使支架架头朝下，使用￠18×64锚链配合连接环绕过液压支架大立柱或拴挂在支架侧护板上（不能生根在立柱活柱上）与安装叉车横梁上的防倒油缸锁紧。
3.2将安装叉车打运至安装地点
将煤壁侧推拉缸千斤顶固定在支架底座前端，将老塘侧推拉缸千斤顶固定在支架底座后端，去除老塘侧防倒千斤顶。收煤壁侧推拉缸千斤顶，伸老塘侧推拉缸千斤顶，同时预紧防倒千斤顶将支架调向至与煤壁垂直。
3.3安装
先安装叉车铲板，将安装叉车转盘落下，使支架底座落至安装叉车底座梁上，将老塘侧防倒油缸通过锚链配合连接环与支架尾梁（或顶梁）侧护板连接并带劲进行防倒，将两侧推拉缸收回，插入长销后伸推拉缸抵住支架底座。防倒千斤顶保持预紧同时配合伸推拉缸千斤顶将支架抵下安装叉车，收铲板将支架落至安装位置。
此工序需绞车司机1人，摘挂钩1人，液压操作工1人，指挥人员1人。
4 结束语
使用液压支架安装叉车安装支架，摒弃了绞车拖运、调向工序，减少了钢丝绳断绳、车辆脱轨等风险，同时减少人员投入，降低了职工劳动强度。液压工通过操纵阀远距离操控千斤顶，避免了人员贴身作业风险，提高了施工安全性，同时极大的节省了施工用工，施工效率明显提高。
参考文献：
［1］肖慧, 唐利锋,耿中财.折叠式液压支架安装叉车在综放工作面的应用[J]. 能源技术与管理, 2017, 042(004):123-124.
［2］李金兵,马学团.淮南矿区大采高液压支架快速组装安装技术[J]. 2014.
［3］李旭.大采高液压支架的卸车、安装工艺[J]. 中小企业管理与科技(下旬刊), 2011.
作者简介：王冰（1988），黑龙江牡丹江人，2011年毕业于黑龙江科技大学机械设计制造及自动化专业，现在淮河能源控股有限公司安装工程分公司从事安全生产管理工作。
