欧姆表倍率转换原理

发表时间:2021/7/14   来源:《中小学教育》2021年3月8期   作者:杨明东
[导读] 多用电表是高考电学必考实验之一,也是近几年高考热点
        杨明东
        云南腾冲一中
        多用电表是高考电学必考实验之一,也是近几年高考热点。关于欧姆表的倍率问题很多同学只知道如何应用而不知其工作原理。要认识倍率的原理问题得先从认识欧姆表的构造开始。

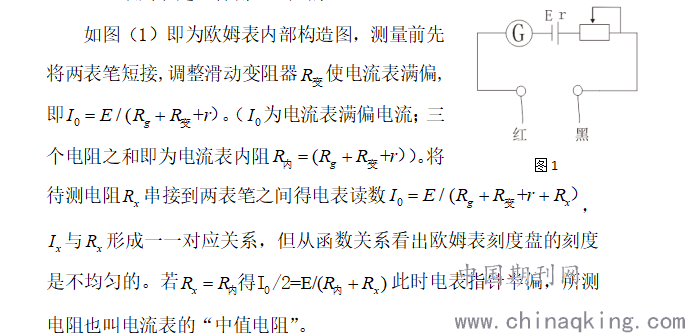

        一、欧姆表是怎样测量电阻的

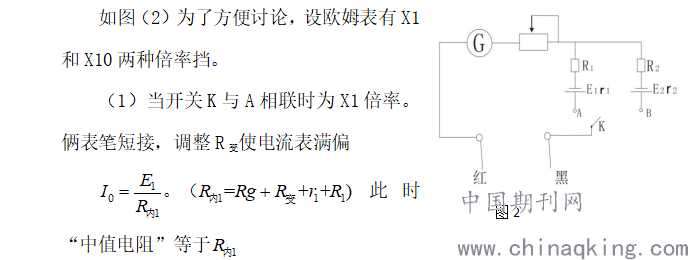

        二、多电源实现欧姆表倍率转换
        调整R变满偏电流仍为I0,由倍率关系可知,假如换为X1K挡倍率那么,从干电池的构造看显然是不实际的,再说电表内有多节电池也不方便,这种方法在实际欧姆表中并不采用。(人教版3-1图2.8有不当之处)
        三、利用改变电流表量程实现倍率转换。

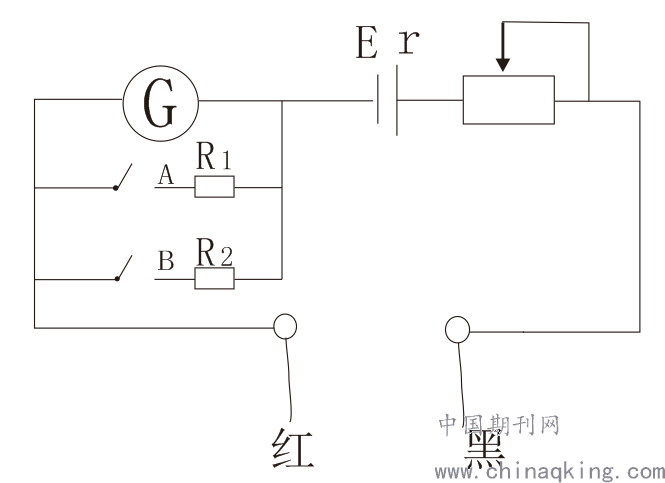

        如图(3)开关A、B的通断作为倍率的转换,实际上是改变了电流表的量程。

        (1)若开关A闭合,B断开为X1倍率挡,此时R1与组合为一个量程为I0的电流表。两表笔短接调整R变,,为X1挡的“中值电阻”。
        (2)若开关A断开,B闭合。为X10倍率挡。R2与组合为一个量程为的电流表,两表笔短接调整R变使电流表满偏。为X10倍率挡的“中值电阻”,,实现了倍率的转换。

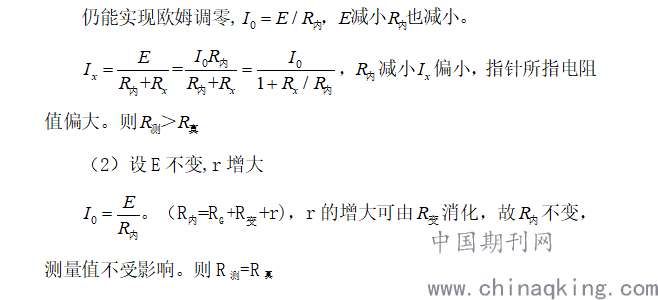

        四、干电池用久了E变小,r变大,对欧姆表的测量值有何影响?
        (1)设r不变,E变小
