基于中职生对三相异步电动机正反转多重控制方式的研究

发表时间:2021/7/14   来源:《教学与研究》2021年第12期   作者:孙家丽
[导读] 随着国家对职业教育的大力发展,对中职生的要求也越来越严高
        孙家丽
        乌鲁木齐技师学院   830031
随着国家对职业教育的大力发展,对中职生的要求也越来越严高,不再是用单一的方式去实现三相异步电动机正反转控制,而是要用多种方式去实现,要让学生纵向发展的同时注重下横向发展,比如学习电气专业的学生也要懂机械的原理,所以我们在进行三相异步电动机正反转讲解时融入更多课程,让同学们的知识面拓宽,见识更广。
现在许多机电设备都是综合应用实训台,不在是单一的继电器控制或是变频器技术,而是一个综合的载体,所以本文研究的是三相异步电动机正反转多重控制,让同学们去适应、感受、学习电动机正反转的多重控制。
1、继电接触器控制
继电接触器控制电动机正反转是同学们必须要掌握的基本技能,也是最基础内容之一,但这是远远不够的,要在此基础上继续深造学习、掌握其他方式、方法去实现同样的功能。

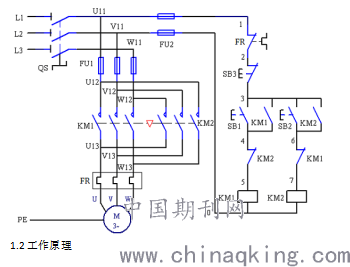

1.1原理图

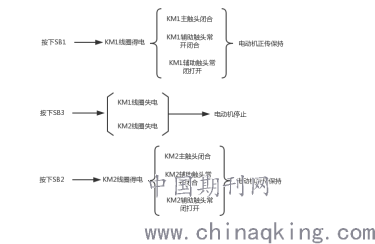

1.2工作原理


2、PLC控制
PLC控制是在传统的继电接触器的基础上引入了计算机技术、自动控制技术和通讯技术而促成的新的控制系统,通用性强,可靠性高、变成简单。

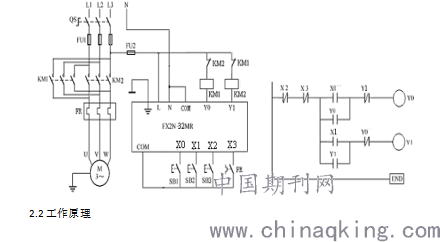

2.1原理图

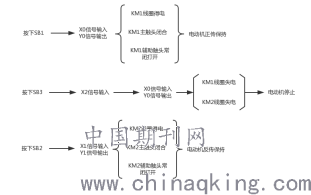

2.2工作原理

3、变频器控制
变频器是应用变频技术与微电子技术,通过改变电机工作电源频率方式来控制交流电动机的电力控制设备,其应用也越来越广泛,比如家中的洗衣机是变频系统,数控机床、机电设备中都有用到变频器,这也是实现自动化的一大趋势。

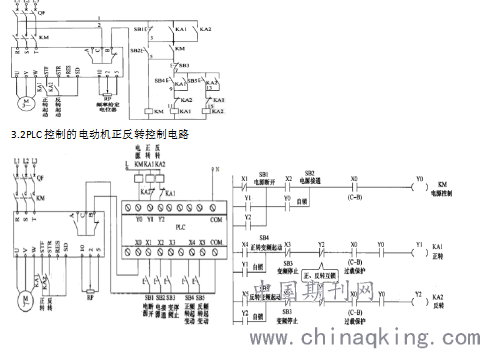

3.2PLC控制的电动机正反转控制电路
