董旭超1 张炜2
中国建筑第八工程局有限公司南方公司1 广东深圳 518107
浙江江南工程管理股份有限公司2 浙江杭州 310007
【摘要】随着设计美学的提高，国内建筑造型走向异形造型和建筑语言符号，不同造型对施工单位的施工方案的要求越来越高。对于中山大学深圳校区特有陶砖幕墙造型和图书馆结构内缩造型，普通施工电梯无法满足使用要求，且普通电梯附墙方案施工完后主体后再进行幕墙施工的外架搭设，会造成二次搭设的资源浪费，也增加的工期成本。本文针对中山大学特殊的陶砖幕墙和主体结构内收等情况，采用超长附墙的电梯方案，为类似工程提供了宝贵经验。
【关键词】环保；减少二次搭设；节约工期;BIM应用
1.工程概况
中山大学?深圳建设工程项目（Ⅱ标）位于深圳市光明新区公常路以北，康弘路以东，羌下二路以西，与东莞黄江接壤的猪婆山、猪公山周边区域，项目包括9栋建筑单体和校园道路、室外总体等相关配套工程，建筑面积 42万平米,中标额为24.79亿元。其中医科组团建筑面积266619平方米，建筑高度42.45~93.45米,地上19层，地下1层，布置了12台施工电梯；图书馆地上10层，建筑高度86.4m，总建筑面积6.8万㎡，布置了3台施工升降机，总计15台施工升降机。
2、应用背景
中山大学深圳校区项目属于重点项目，占地面积大，关注度高，建筑外立面主要为陶砖幕墙装饰。由于外立面造型为悬挑板砌筑陶砖和结构内缩等情况，而普通的电梯附墙为结构边设置施工电梯，针对这种难点问题，对施工电梯附着方案进行了针对性的研究，最终采用施工电梯超长附墙方案。
.png)

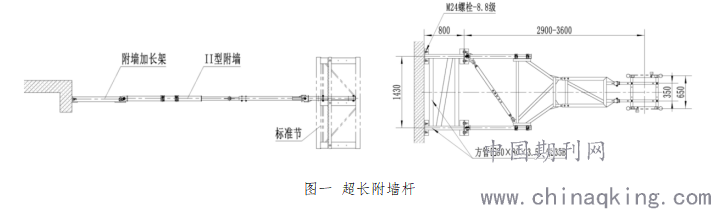

图一 超长附墙杆
3.超长附着施工电梯的布置与特点
（1）中山大学项目采用的施工电梯吊笼尺寸（内空）3.2×1.5×2.3m，吊笼自重1800kg，标准节尺寸650×650×1508m，根据医科组团建筑物工况和施工电梯中心距与建筑物连接尺寸选用合适的附墙措施。
（2）医科组团施工升降机附着均采用超长附着，施工升降机导架中心距结构边附着距离3400～4400mm，采用加长Ⅱ型附墙架，附着架与工程主体结构采用穿墙丝杆螺栓连接。附墙架作用于建筑物上的力F最大力达到94.2 KN。把施工升降机双笼运行到安装附墙架位置，其中医科组团施工电梯为“Ⅱ”型附墙+800加长架；附墙+800加长架与平台立管错开，附墙支座与梁采取侧面打孔联接，见下图，附墙间距在3~10.5m内，自由端高度≦7.5m。 医科组团超长附着平立面图见图2；
.png)

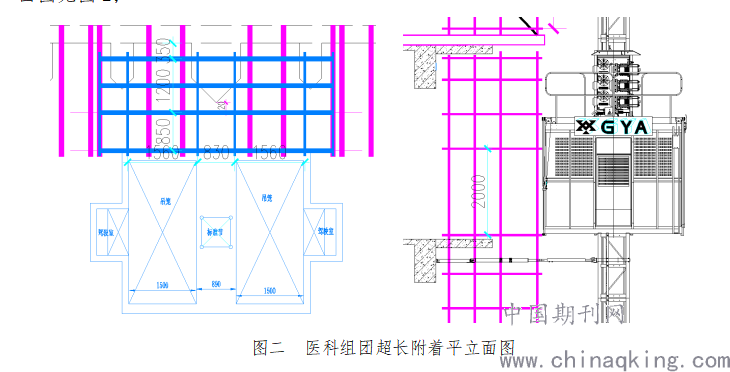

图二 医科组团超长附着平立面图
（3）图书馆施工升降机
图书馆非收缩位置施工升降机中心距结构边水平距离为4米，附墙为Ⅱ型附墙架+800加长架，在第8层和第9层附着，由于结构内收，需要增加辅助架，用来固定附墙，电梯附墙辅助架由方管柱、方管斜撑、H型钢梁构成，柱和斜撑的截面规格为250*250*12，与附墙件连接的钢梁截面为HW250*250*9*14型钢，其余钢梁截面均为HM244*175*7*11,具体构造布置图如下图图三所示。
.png)

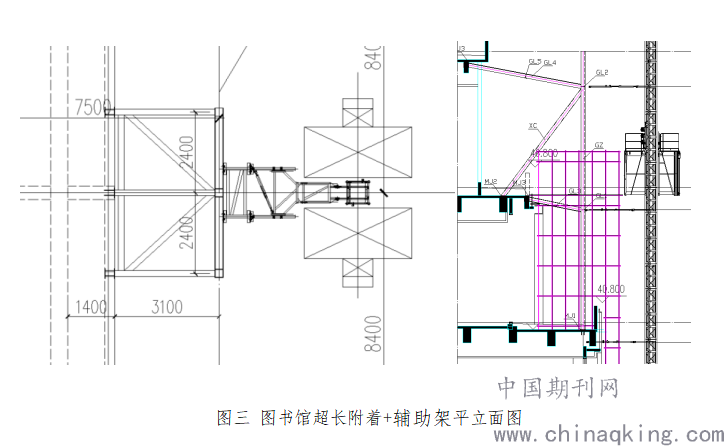

图三 图书馆超长附着+辅助架平立面图
4.超长附着施工电梯平台搭设要求
（1）安装前应将2套附墙、电缆导向装置清点好，准备安装时使用。特别是附着装置用的各种联接件和标准件。
（2）在地面将附墙连接架、支撑管和主架联好，此时连接架、支撑管之间的扣件先不要拧紧，以便于支撑管前后调节。
（3）当施工升降机导轨架安装高度大于第一道附墙位置时，安装第一道附着装置；
（4）安装人员人员爬至笼顶，所有人必须系好安全带，将笼内操作转换为笼顶操作，将吊笼运行至需要安装附着的导轨架处；
（5）根据附着座尺寸放好线，1人用电风炮打螺栓孔，另2人将小臂与标准节用M1690型8.8级螺栓联接好。
（6）螺栓也打好后，安装好附墙支座；用塔吊将连接好的主架、连接架、支撑管臂、800加长架吊至附墙安装处。将加长架与附墙支座用8.8级M24螺栓连接好；主架与小臂用8.8级M24螺栓连接好；
（7）通过经纬仪测定后确认导轨架垂直度在误差要求范围之内时，可将各处扣件拧紧。如果导轨架有轻微误差，可调节可调螺杆来调节校正导轨架的垂直度。再次检查，拧紧所有螺栓；
（8）附着水平度及与外架体系的干涉应对措施，外架与施工电梯出入口架体应符合《建筑施工扣件式钢管脚手架安全技术规范》的规范要求。
（9）外架方案中，应明确每道电梯附墙架的高度与位置。若后期出现个别原因不便于安装，施工电梯方与外架方在现场采取最合理的方式优化。
5.超长附着施工电梯平台搭设
施工电梯通道平台架体与外脚手架分离单独分开搭设（设置双立杆，方便断开），平台架体外立面与外脚手架平齐，小横杆外伸长度统一且不大于150mm。本工程施工电梯架体随外脚手架同时采用25号工字钢梁悬挑搭设。电梯平台搭设为落地脚手架+悬挑脚手，具体分段为二三层以下落地，二三层以上悬挑，悬挑脚手架搭设高度不高于18m，脚手架平台立杆纵距为1.5m、0.9m、1.5m，多排架横距≤0.9m，。操作层每层接料平台部位均设置1.8×1.5m防护门。施工电梯处脚手架为开口式脚手架，开口型脚手架的两端必须设置连墙件，对开口端处竖向每俩步加设连墙件，开口处通顶加设置之字形斜杆。脚手架横向斜撑的设置应符合下列规定：横向斜撑应在同一节间，由底至顶层呈之字型连续布置，?斜腹杆宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。当斜腹杆在1跨内跨越2个步距时，宜在相交的纵向水平杆处，增设一根横向水平杆，将斜腹杆固定在其伸出端上。
升降电梯处脚手架搭设施工图详见附图4。
.png)

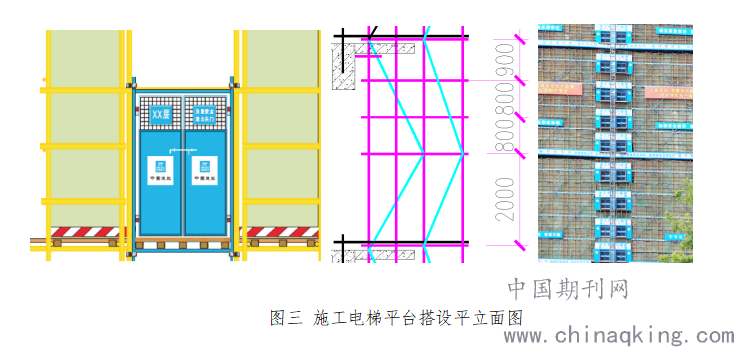

图三 施工电梯平台搭设平立面图
5、经济效益及社会效益
节约成本30w，工期减少1个月。
6、结束语
针对中山大学特殊的外立面造型，医科组团单体采用“超长附墙”完美的解决施工电梯区域陶砖施工需二次架体搭设的问题，整体外立面施工架体一次成型，减少资源浪费；图书馆八层采用辅助架+附墙杆的措施解决了内收结构无法安装电梯的难题，使八楼材料垂直运输得以实现，保障了施工进度的正常推进。中山大学项目施工电梯超长附墙方案为今后类似工程有了重要的参考依据。
参考文献
【1】《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010
【2】《钢结构设计标准》 GB50017-2017
【3】《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
【4】《建筑施工计算手册》江正荣著
【5】《《建筑施工高处作业安全技术规范》》JGJ80-2016
