蒋杰
重庆万达城投资有限公司 400030
【摘 要】随着建筑施工界空间结构施工技术快速发展,大跨度屋面桁架应用范围越来越广泛,但是这种技术要求复杂而精确,必须要加强对其的研究。本文以重庆融创文旅城室外主题乐园项目秀场屋面桁架吊装项目为例进行研究,希望对大跨度桁架技术施工提供一定参考，确保结构施工质量、安全性、工期节点和经济效益。
【关键词】秀场；大跨度；屋面施工；桁架施工

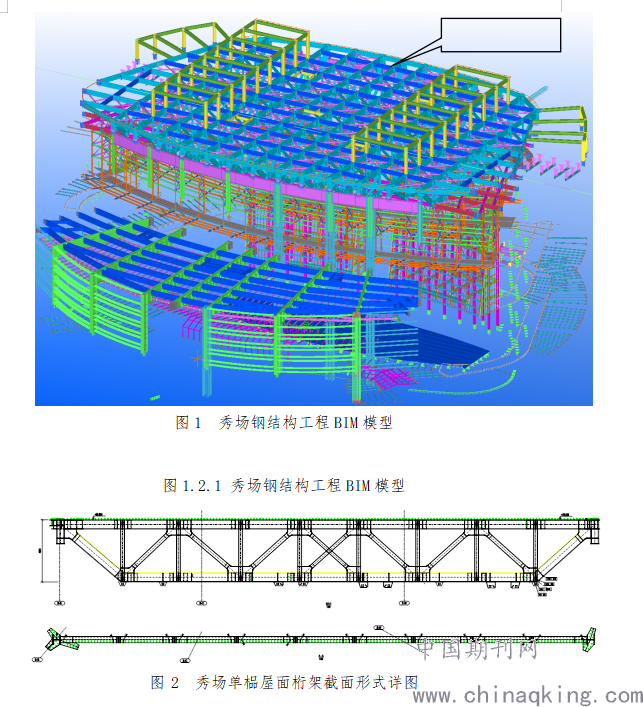

在很多建筑中都会出现高空大跨度屋面，支撑这种形体的结构就是桁架，简单来说桁架就是指有各部分杆件在端部使用某种方法相连起来组成的格子式结构，这种结构是有大量的杆件在端部进行切割成恰好的角度进行焊接，过程非常复杂。重庆融创文旅城项目室外主题乐园位于重庆市沙坪坝区土主镇境内，总占地面积45万m2，总建筑面积19.12万m2。其中大型单体主要有：秀场、家庭中心、飞行影院、打击秀、自然威力等大型场馆。秀场屋面桁架采用钢桁架结构，该结构系统由13榀大跨度横向主桁架梁与纵向次梁及系杆形成空间稳定结构，主、次桁架上下翼缘之间通过上下支撑连接，以增加其稳定性。屋面主桁架与连系梁连接方式为刚接，支撑与弦杆连接为高强螺栓连接。桁架支座为固定支座，其安装精度高，难度大，对吊装机械和措施要求高。本文以此为例，研究秀场大跨度屋面桁架安装施工问题，谨供实践参考。
.png)
一、屋面桁架吊装
（一）屋面桁架组装
本工程屋面桁架制作时分段部位翼缘板采取现场全熔透一级焊缝，腹板连接采用高强螺栓，数量大，如何保证高强螺栓的安装精度是保证整个组装进度的重要组成部分。高强度螺栓使用前，必须核对螺栓制造厂出据的质量合格证明书以及国家相关部门的复验扭矩系数和紧固力的平均值，并按照《钢结构工程施工质量验收规范》GB50205-2001做抗滑移试件及进行高强螺栓的相关复验，并应符合技术条件的规定。现场拼装场地设置两组措施平台由热轧型钢及木方搭设，拼装时使用150t履带吊和80t汽车吊配合拼装，桁架与措施平台通过重型千斤顶调节桁架拼装精度，同时检验拼装后预留起拱度是否满足要求。拼装完使用150t履带吊和80t汽车吊配合翻面起吊，按照1:1受力进行分配；需进行吊点验算，防止变形。因施工场地有限，屋面桁架需边拼装边吊装，每拼装两榀桁架立起堆放，在桁架堆放场地设置可靠堆放支架。使用3个堆放支架共同作用保证桁架堆放安全。13榀桁架按照顺序拼装完成后立起堆放在一起，预先搭设支撑支架防止屋面桁架倾覆，用手拉葫芦拉紧固定。
（二）屋面桁架吊装
13榀屋面桁架均已按照顺序要求拼装焊接完毕，经过业主、监理、总包验收合格。根据吊点间距及钢丝绳角度计算出所需钢丝绳长度，且经过验收合格。桁架上弦杆设置通长缆风绳，便于吊装就位后脱钩时施工行走，且在桁架恰当位置挂设直爬梯，便于连系梁安装时工人上下行走。屋面桁架吊装就位后保持400t履带吊受力状态，暂不脱钩。使用150t履带吊吊装桁架与混凝土梁柱之间连接系杆，稳定连接后桁架及系杆方可脱钩。其余12榀桁架安装均采取该安装顺序可靠连接固定后脱钩，保证桁架不发生倾覆或位移。屋面桁架堆放场地与吊点之间的最大距离小于35m，构件起吊前履带吊需提前开至吊点位置，屋面桁架起吊后直接吊装就位，过程中履带吊不得发生机位移动，避免吊装过程中行走。
采用钢丝绳与手动葫芦配合方式调节各节点的受力。正式提升前应全面检查吊车、吊具，符合要求后缓慢提升，通过牵引棕绳控制桁架位置，防止桁架间发生碰撞。提升高度以支座节点高出安装标高约500mm为准。屋面桁架在吊装过程中严禁与现场构筑物或其它物体发生碰撞。另外，在钢梁两侧各连接一根Φ20白棕绳作为带绳，便于控制空中梁的旋转方向，保证准确、安全就位。第一榀桁架就位后，在其两侧各设置两道缆风做临时固定，并用缆风来校正垂直度。为消除桁架旁弯对垂直度的影响，可用挂线卡子在桁架下弦一侧外伸一段距离拉线，并在上弦同样距离挂线锤检查，检查两点。当使用两根校正器同时校正时，摇手柄的方向必须相同，快慢也应基本一致。桁架经校正后，焊接作最后固定。焊接固定时，应避免同时在桁架两端的同一侧施焊，以免因焊缝收缩使桁架倾斜，施焊完成后方可卸钩。
屋面桁架吊装过程中对履带吊履带支撑地面沉降进行监测，建立水准网，布设基准点于监测区域外可靠位置，在沉降监测期间，应对基准点进行联测，以检验其稳定性。主要监测路基箱沉降，每块路基箱监测点不少于3点，每榀桁架吊装前后监测一次。起重臂与秀场核心筒混凝土之间距离进行监测，间距不少于1m，对于间距接近1m时，监控人员应进行预警，并有权采取措施暂停施工或操作，并及时向项目经理汇报。
二、健全施工安全保障
根据本工程的规模、结构、环境、承包性质等实际情况，确定或量化可能接触物理的、化学的和生物的物质的所有员工及现场人员的总数。工程开工前，项目部成立危险源识别领导小组，评价出重大风险。根据所评价出的重大风险，进行数理统计分析，找出比重较大的重大风险，确定控制目标，并制定管理方案予以控制。其他危险源通过运行控制或制定措施予以控制。针对工程中有可能发生的各类事故制定《应急预案》，以应对突发的事故事件，最大限度地减少事故造成的损失。同时，落实安全生产责任制，对参加施工的职工每周进行一次安全教育，提高职工安全意识。坚持“安全为了生产、生产必须安全”、“安全第一的思想”，做到不违章作业、不违章生产。认真进行安全检查，项目经理部每天进行一次全面的安全大检查，对重点和危险部位跟踪检查。安全检查有记录，对查出的问题能立即整改的要立即整改，未能及时整改的，需做到定人、定时间、定措施、定资金；危险性较大的下发整改通知单；危及职工生命安全的下发停工令，整改合格后方准复工。
三、结语
综上所述，大跨度屋面桁架技术已经广泛运用到现实生活中，本文以重庆融创文旅城室外主题乐园项目秀场屋面桁架吊装项目为例，研究了大跨度屋面桁架安装施工问题，在施工中要严格遵循相关原则，做好安全保障，以使施工质量得到有效保证。
【参考文献】
[1]曲玉良,付林,刘京瑞,王桂祥,高婷婷.大跨度钢结构屋面组合支撑平台施工技术[J].建筑施工,2020,42(04):568-569.
[2]高扬健.大跨度屋面管桁架结构的安装施工技术研究[J].四川水泥,2018(05):116+160.
[3]殷朗,冯国军,张薇,樊警雷.南宁国际会展中心大跨度屋面桁架施工关键技术[J].建筑施工,2017,39(03):316-319.
