扣田栋
上海紫竹半岛地产有限公司 上海 200241
摘要：清水混凝土在建筑外墙装饰中使用具有较好的装饰效果。本文结合实际工程实例，从施工技术方面分析清水混凝土在外墙装饰应用中常见的质量缺陷，提出相应的施工控制方法，给相关领域的人员提供借鉴。
关键词：清水混凝土 外墙装饰 施工技术
0 引言：
清水混凝土通常是指混凝土浇筑过程中一次性成型，以其自然本色作为质地的装饰面，在建造完成后的建筑能够充分展现出混凝土材料的自然质地，能够体现出建筑朴实厚重质感。清水混凝具有节能环保的优点，在施工技术上一次成型，不用再做其它工序等操作，能够有效达到节约资源，同时在施工过程中对环境影响较小，有利于环保。另外，外墙装饰中清水混凝土的使用，由于其工艺的特殊性，后期的维护成本较其它装饰面更低。清水混凝土是一类极具代表性的现代施工技术，目前已被广泛应用于民用建筑中的柱子外墙等结构部位。随着建筑行业的迅猛发展，对清水混凝土施工技术实践应用的标准要求也随之提高。对于应用中常见的质量缺陷，如何做好相应的施工控制措施以达到质量标准要求显得尤为重要。
本文将结合中国（上海）网络视听产业基地一期项目对清水混凝土施工技术在外墙装饰中的应用进行分析研究，以保证施工质量与效果。
1工程概况
中国（上海）网络视听产业基地一期位于紫竹园区内紫星路588号，临紫月路交、江川路（图1）。总用地约145528平方米，建筑总面积约223126.4平方米，由两幢15层主楼，一幢9层主楼，一幢8层立体停车库及其裙房共同组成，地下部分互相连通，共有两层。1#、2#、3#楼及立体车库建筑外立面均大量的使用清水混凝土作为外墙装饰，其中3#形状较为复杂，1#、2#楼与主体结构连接的节点比较多，施工中的难度较大。
.png)

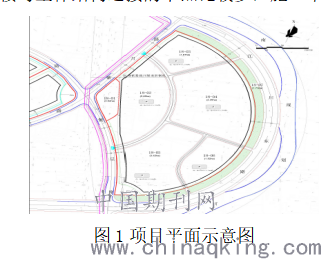

图1项目平面示意图
2清水混凝施工质量缺陷
清水混凝土在施工过程当中经常见到的质量问题主要有：墙体错台、阴角模同大墙面错台、螺杆孔密实不严跑浆，塑料套管整体强度不够。阳角跑浆，阴角处个别螺杆固定不牢造成的模板局部扭曲变形、留有模板缝隙；竖向的模板之间有错台的现象及窗台跑浆问题，较大墙面的平整度不够及完成面钉眼的痕迹较为明显。墙底振捣不密实导致的烂根现象，色差问题及气泡数量超标等。实践告诉我们，对于清水混凝土产生的感观质量问题是由实施过程中的多种操作不当原因造成的。所以，要从清水混凝土的每一道施工工序进行把控，施工前要仔细分析研究每个施工步骤在操作时可能产生的影响及造成的质量隐患。做到有针对性的对施工中各道工序在施工前、施工中及施工后全过程采取有效的控制措施，以达到确保清水混凝土成型后的观感及装饰效果。
3清水混凝工艺及细部分析
清水混凝土是指在其浇筑过程中一次性成型，直接采用混凝土本身的自然质地，施工前对拉螺栓孔的排布及明缝、蝉缝等装饰片的组合方式精心设计，形成一种自然状态下的质感效果作为外墙装饰面。
2.1模板的选择
清水混凝土模板首选覆膜WISA板，板表面平整光洁，模板易分块、腹膜质量好、面板容易分割，穿墙的螺栓孔眼能够按照设计排版排列一致，对于几何尺寸能够满足设计排版要求，拼缝达到严密整齐，模板的周转使用次数较多的使用要求（图2）。
.png)

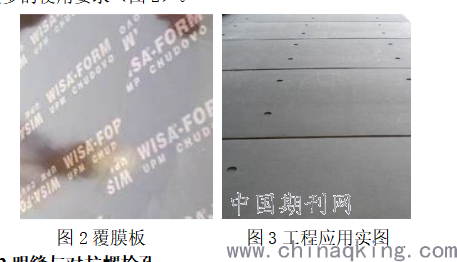

图2覆膜板 图3工程应用实图
2.2明缝与对拉螺栓孔
明缝是在外墙外立面按照设计分割凹入混凝土表面起到装饰性的分格缝，是清水混凝土外墙面表达效果的重要手法方式，明缝的位置设置可以选做施工缝位置，作为模板上下连接、分段或者版面分块的连接位置，能够很好的避开不必要的留缝。对拉螺栓孔是精心施工用于混凝土表面起装饰作用的孔眼，它形成于模板工程中受力构件对拉螺栓，是清水混凝土的重要表现手法之一（图3）。
2.3堵头与假眼
堵头是用在模板固定中对拉螺杆两侧的配件，混凝土达到强度拆模后会形成一致的孔洞，可作为清水混凝土表面自然的效果，它可以为尼龙、塑料、金属物（图4）。为了对拉螺栓孔按照设计效果的一致性，有些模板中没有或者不需要设置对拉螺杆的位置，需要设置堵头以实现拆模后与对拉螺杆位置相一致的孔眼，以达到其外观形状及尺寸要求和对拉螺栓孔一致（图5）。
.png)

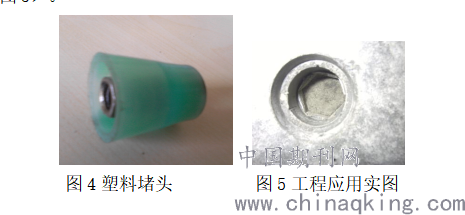

图4塑料堵头 图5工程应用实图
2.4穿墙螺丝杆
外墙模板穿墙螺丝杆选择通常采用T16螺栓,施工操作时需先安装好塑料套管，为防止漏浆发生，必须在塑料套管两侧顶头用堵头堵上，同时达到模板定位固定的作用，利于外墙装饰面效果（图6）。
.png)

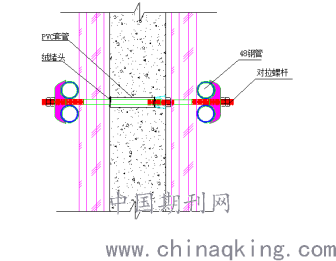

图6穿墙螺栓示意图
2.5外墙模板的固定处理
外墙模板的固定通常要借用下层墙体的穿墙孔洞，利用螺栓连接角钢以便形成外墙模板支撑的工作面。在上层外墙模板搭设时，通过穿墙螺栓把下面模板与已经浇筑混凝土外墙体紧密连接，下侧模板上侧加装饰性分割条与凹槽形成的明缝相吻合，必须控制模板下边沿的错台、漏浆等问题出现。对于紧贴的前墙面要确保清理干净，避免因墙面与支设的模板面之间夹杂颗粒杂物，以免产生漏浆情况（图7）。
.png)

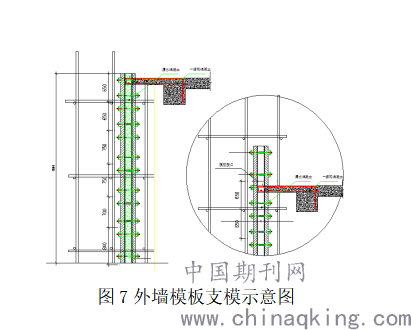

图7外墙模板支模示意图
2.6堵头板的处理
本工程有较多独立墙体，在端头区域使用普通模板固定方式容易产生漏浆，在端头部位为了有效控制漏浆需要采用堵头板。端头封堵的模板在原有的模板面上需要再固定一块和墙面尺寸一样宽的模板，考虑到施工的实际情况，端头模板靠近的两面墙的模板尺寸必须要考虑能够放进去，在尺寸上小一个板厚，同时墙体使用的模板和两端封堵的模板之间要使用夹具固定并有效的连接，然后再采用钩头螺栓进行加固处理。
2.7上下窗台墙体反梁模板处理
本工程由于明缝和施工工艺的要求，上下窗台要整体浇筑，外侧模板采用清水体系，内侧模板采用现场制作木模板，窗台地步模板也采用现场制作木模。模板采用底模包侧模的形式，梁底采用钢管脚手架进行搭设，用来满足混凝土及模板自重，斜钢管用用来保证侧模不位移。
2.8模板支模顺序

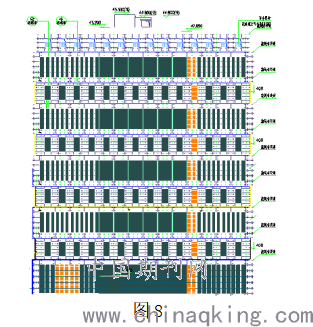

本工程根据效果和施工的需要，模板和混凝土浇筑方式也于普通方式不一样；首层分为三次，分别为：从正负零到首层窗台下口为第一次，从窗台下口到窗台上口的窗间柱为第二次，从首层的上窗台到二层的下窗台为第三次；以上每层浇筑两次，分别为窗间柱和上一层的窗台（图8）。
.png)
图8
3清水混凝土饰面控制要点
清水混凝土表面形成的麻面空洞要能够有效的得到控制。采取措施：钢筋骨料中的颗粒物的直径不宜大太，钢筋混凝土的适当加大保护层厚度，浇筑时振捣操作要按照技术交底要求实施，选用有较好透气性的模板，在选择混凝土添加剂时避免选择与混凝土发生反应导致气泡产生影响质量效果；控制凝土配合比及浇注过程中速度能够有效的减少细小裂缝的产生，施工逢的留设位置要合适，浇筑后养护时间及方法等，避免出现变形缝及由于温度产生的裂缝；选择合适的模板安装支设体系，模板面板材料的厚度公差的控制也极为重要，使用的模板能够自然的呈现浇筑成型的混凝土表面的自然质地，不能过于光亮以至于引起表面光反射，会降低饰面呈现出的自然效果。清水混凝土表面质地要均匀无明显色差，确保外立面混凝土饰面在观感上整洁密实（图9）。
.png)

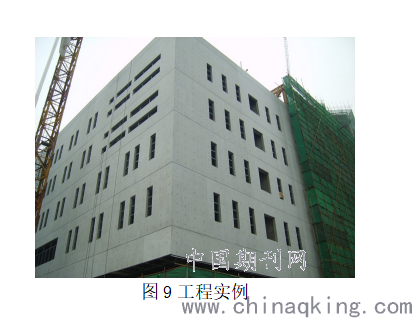

图9工程实例
4技术保证措施
4.1测量放线
要控制竖向平面施工精度、引测的标高及平面轴线投测，通过仪器投测轴线，然后把构件竖向几何尺寸标出，便于放出模板位置线、复核控制线，要控制在同一标高线，正负误差要小于1mm；
4.2混凝土工程
控制好混凝土的配合比尤其重要，坍落度作为主要一个因素会直接对混凝土的成型质量产生影响。混凝土振捣标准操作要规范，振动棒应先插入先浇筑的部分，分层振捣，控制振捣间距，浇筑过程中防止泥浆飞溅到未浇筑部位模板面，会造成污染，应用后续施工质量。
4.3钢筋工程
钢筋的下料尺寸要准确；钢筋绑扎及接头要牢固，保护层的厚度要适当大些，避免绑扎钢筋的扎丝外露导致生成锈斑影响到清水混凝土观感效果；
4.4模板工程
使用模板的选择应优先选择进口优质的覆膜多层板，对于模板拼接缝的留设，在施工前要优化设计排版，做到模板的拼缝与设计版面的蝉缝相吻合，避免将模板接缝设置在非建筑设计立面排版的尺寸位置，进而达到更优的施工效果；
4.5成品保护
完成的清水混凝土避免被钢筋锈蚀的锈斑污染，模板拆下的后应轻拿轻放，拆模过程中要避免碰撞已完成的成品结构。拆模后要及时对混凝土包裹一层纱布，防止因干裂产生裂痕，洞口及阳角部位要做好防护条，防止被磕碰损坏。
5结束语
饰面性混凝土的施工控制是有别于普通混凝土施工，施工比较细致，比普通混凝土在施工管控上要严格。在各施工工序管控上做到职责分工明确。各工序必须要安排专职人员，每一道施工工序实施前必须有技术方案作为施工指导，技术交底必须详细全面，只有这样才能有效控制质量缺陷，进而达到有效的质量要求控制要求，提升清水混凝土外立面装饰效果。
参考文献:
[1] 任清波,宋雪峰.饰面清水混凝土施工技术及质量控制[J].工程项目管理,2020,05:273-275.
[2] 周芳贤.土建施工中清水混凝土施工技术分析[J].工程施工技术,2019,02:205-206.
[3] 王科,杨浩,刘强等.房建施工中清水混凝土施工技术分析[J].施工技术,2020,47(20):26-27.
[4] 孙乃毅,孙炀,王伟等.荣成市少年宫异型清水混凝土施工技术研究[J].工程技术研究,2019(16):68-69.
[5] 周石磊.探讨土建施工中清水混凝土技术的应用与实施要点[J].建材与装饰,2018(12):5-6.
