于涛
上海市建筑装饰工程集团有限公司 上海市 200000
摘要：施工放线是建筑工程施工的基础对于装饰工程也不例外，不仅指导施工，保证施工的顺利进行，同时精准的测量放线技术对工程质量起着重要的保证。根据养老院工程质量要求高， 施工精细化程度高以及房间数量多、房型可复制的特点，在施工过程中加强精细化测量放线，能保证材料工厂化精准预制，提高工程质量及效率。本文结合工程实例探讨顶面、墙面装饰测量放线施工的要点及质量控制。
关键词：建筑工程；施工工艺；测量放线
1项目概述
本案例为某养老院精装项目，共涉及六幢楼栋，总精装修面积约6.5万平方米。其中主要囊括了六类户型，精装修面积约占总精装修面积的90%。 本项目工期紧迫，工作量巨大，劳务班组数量较多。作为民用建筑装饰工程的基础工作，测量放线施工是保证施工的进度与质量的重要环节。
.png)
2放线的难点分析
2.1材料拼接
本项目装饰的一大特色是用最简单常见的较为简约饰面材料营造出较高规格的装饰效果。建设方及设计对细节上的把控要求很高。例如，同一户型内会有瓷砖和木地板两种饰面材料，两种材料使用3mm的黑钛拉丝不锈钢进行分割。墙面为乳胶漆（乳胶漆墙面需制作凹凸造型来进行立面上的轮廓丰富）和墙纸，基层厚度要求不一样，两种材料完成面进出不一，存在两公分的落差，落差位置使用 3mm 的黑钛拉丝不锈钢进行收边。吊顶石膏板加乳胶漆饰面，通过不同的吊顶标高制作出跌级落差。最重要的一点是地坪的不锈钢分隔条、墙面的不锈钢收边条与吊顶跌级、固定家具存在一定的对缝关系。相同户型最多的有近210套，考虑现场的结构偏差、外加工进度及质量控制，对各班组的现场放线精确及细致程度提出了很高的要求。
.png)
2.2洁具安装
户型内卫生间难点在于部分淋浴房隔断、台盆柜两侧与墙体完成面刚好零间隙，想要保障施工进度就必须选择工厂化流水加工的模式，流水加工的一套洁具必要前提就是相同户型相同产品尺寸的一致性。这样，对土建结构的垂直度及水平度要求很高。如何规避现场的各种不利情况，保障同一产品达到工厂批量化加工是现场放线需要首先考虑的问题。
2.3造型处理
需完全掌握和理解项目部放线交底要求。如墙体80mm宽内凹造型尺寸不变，将现场结构偏差消化分解至墙体凸面造型尺寸内（采用均分原则），墙地顶的对应原则，活动家具的空间需求原则等。
.png)
3放线的技术措施
3.1放线步骤
本项目采用同楼号不同楼层相同户型的垂直放线原则。项目部先提供隔墙尺寸定位图→班组一次放线，在考虑不同饰面基层空间需求后确定现场完成面线及造型线 尺寸反馈现场尺寸到项目部，由项目部统一修改放线图，制定归类方案→班组二次复核重 点位置尺寸（厨房区，卫生间，门套宽度，门套厚度等）→修改并签字确认，返回至项目部→签字确认版本图纸为项目部定加工下单基本依据，班组必须确保最终复线严谨无疏漏，否则造成的下单尺寸与现场尺寸偏差后果由各班组承担相应的责任。
3.2定位原则
放线项目包括：在地坪放样确定后，应于施工范围内设置标准 1 米水平线，同时完成地坪高差校对、墙面龙骨定位线及吊顶天花弹线作业，以提供施工人员做为地坪及立面施工的尺寸依据。
根据总平面图纸进行计算、测定、编制坐标定位。在总平面中按功能要求分区域及平面轴线及结构几何尺寸定位。根据立面图的设计要求，采用红外线水平仪标出各功能区域的实际吊顶标高。以立面图的分格及造型设计，在施工立面以实际发生的尺寸分配定位放线。对天花吊点（灯槽及机电点位）进行精确放线，排列天花基础施工吊点，网格线。门边线、石材等处都弹出边线和所有待加工的内径控制线。墙顶地装饰完成线。
施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨线划出装修物的位置，经技术人员勘查无误后，方可进行施工，一切尺寸准确性以完成修改的图纸设计为准。
4吊顶板材放线质量控制
4.1工厂化加工的必要性
本项目有 700 多件套房，可复制性强，为确保按期完工，项目部选择基层材料工厂化定尺加工。工程所需要的基层材料的加工制作与安装可以按照施工要求加以分离。基层材料在工厂里加工成半成品，现场只对这些半成品进行安装集成。这种方式可以提高效率，缩短工期，提高质量，节约成本。 涉及的基层材料包括吊顶主副龙骨、隔墙龙骨，吊顶造型多层板等。这些材料的现场手工作业体量大，劳动力耗用大，现场加工造成的材料浪费较为严重。 另外，现场施工交叉作业多，基层材料的工厂化定尺加工可以有效的节省工期， 也可以保证现场流水施工的顺畅。将这些材料的切割、拼装转移到工厂加工成标 准半成品，现场只负责照图安装，即节省了工作面，也缩短了工期。工厂依托机 械设备，通过标准化、系列化的流水线作业方式来生产，从根本上杜绝手工制作 可能出现的差错，有力得保证了基层质量。同时，材料的边角料可以得到充分利 用，材料利用率提高，批量化、流水化生产，可实现降低成本的规模效应。
4.2操作流程

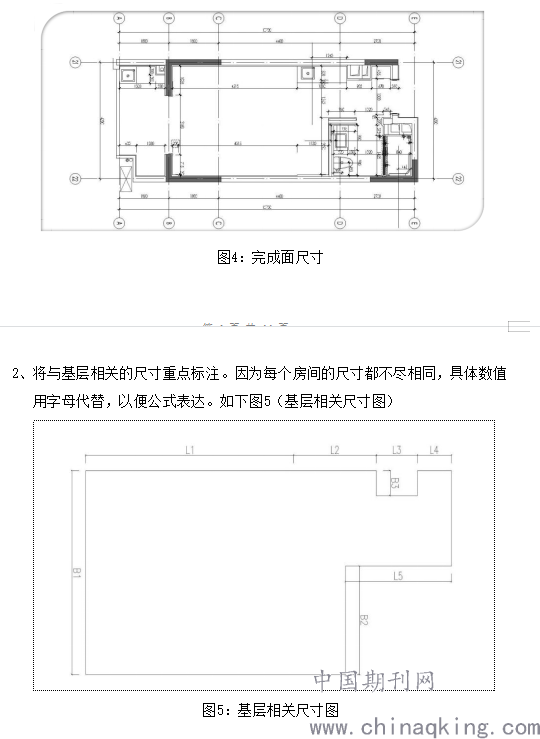

1、按照项目部放线要求确认各户型房间的最终完成面尺寸，如下图4（完成面尺寸图）。
.png)

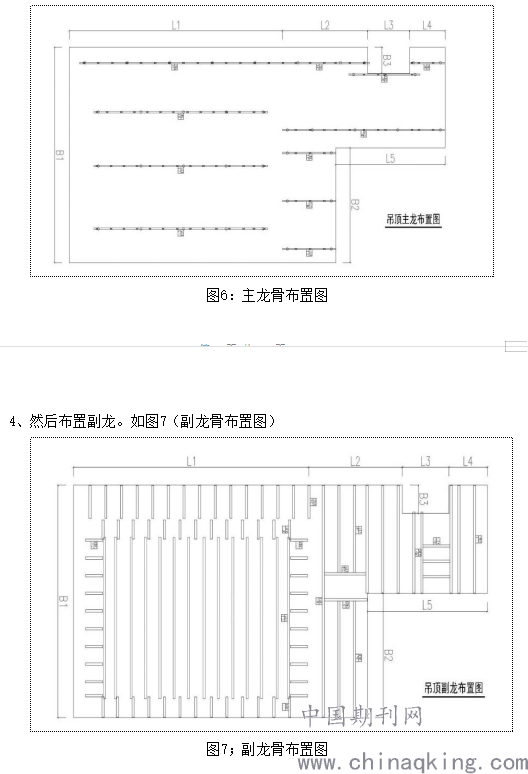

3、先布置主龙骨。如图6（主龙骨布置图）
.png)

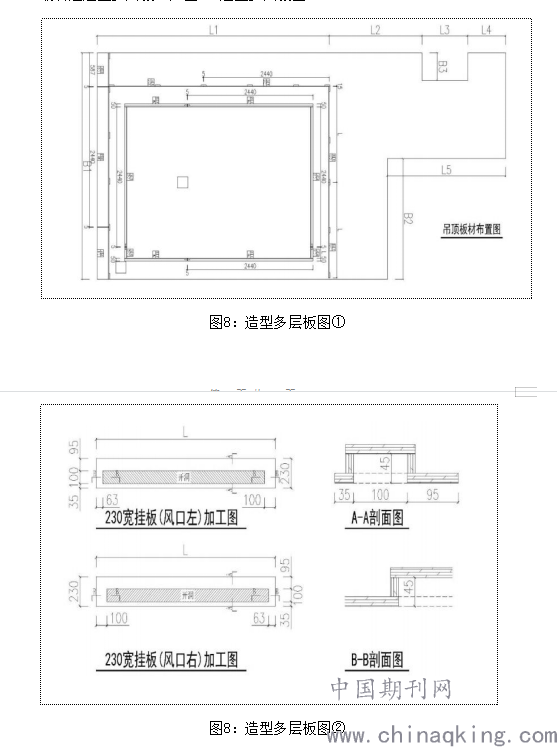

5、最后是造型多层板。如图8（造型多层板图①、②）
.png)

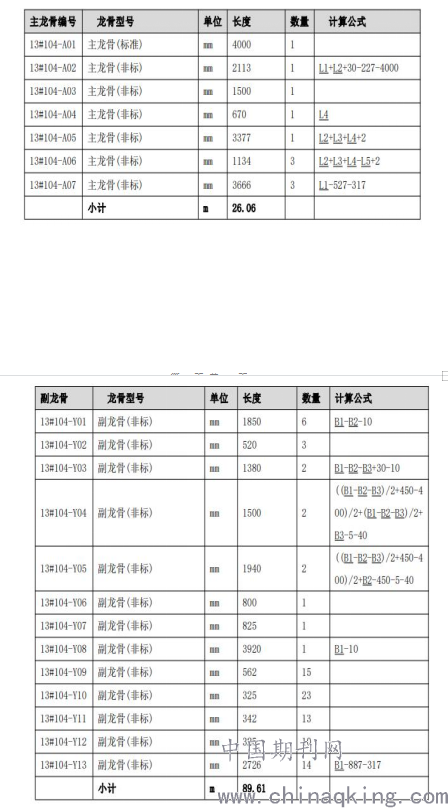

6、由于只是部分尺寸的微调，总体造型尺寸不变，所以可以很方便地列出每一 样材料安装尺寸的计算公式。如下表示
.png)
按照上表计算出的加工清单给至工厂，工厂便可按照清单进行相应基层材料的定 尺加工。最后工厂按照表格基层材料编号做好每一材料的标注工作，再按同一户 型统一打包结合现场施工进度分批送至现场即可。
5墙地砖排版放线质量控制
1. 为保证瓷砖饰面美观性，不允许有小于三分之一的瓷砖出现。
2. 地漏安装位置应尽量避免压地砖分缝。
3. 公区地砖规格为300*600（mm），墙砖规格为300*600（mm），齐缝铺贴，墙地砖对缝。 砖基本规格为300*600（mm），无切割损耗，故墙地留缝均为1mm；户内卫生间地砖300*300 （mm），墙砖规格300*600（mm），地砖由300*600（mm）大砖切割而成，考虑到损耗，为 保证对缝，故墙砖留缝1mm，地砖留缝2.5mm。
4. 本项目瓷砖饰面墙即使有遮挡物（如柜子，卫生间镜子等），仍需要满贴瓷砖，具体铺贴方 式见相应排版图纸要求。
5. 本项目所有卫生间地砖完成面均为±00,地砖需向地漏方向找坡2%。
6. 朝天缝影响瓷砖饰面美观性，同时存在填缝容易脱落等质量问题，应尽量避免朝天缝的出 现，即墙砖饰面应适量压住地砖饰面。

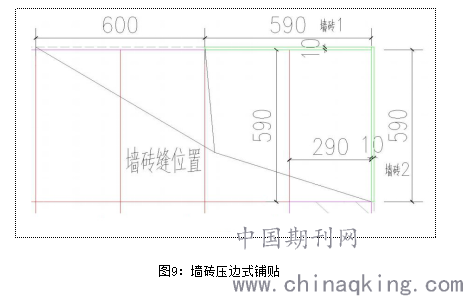

7. 墙砖阴角处需要保证压边方式铺贴。如图9，其中虚线表示地砖被墙砖压住部分。阴角处地砖两个边均被墙砖压住10mm，则阴角这块砖看面尺寸为290*590（mm），墙砖要对地砖缝， 则墙砖1和墙砖2看面宽度均为590mm，选择墙砖1 压墙砖2 尺寸10mm，墙砖则为非整砖。
.png)

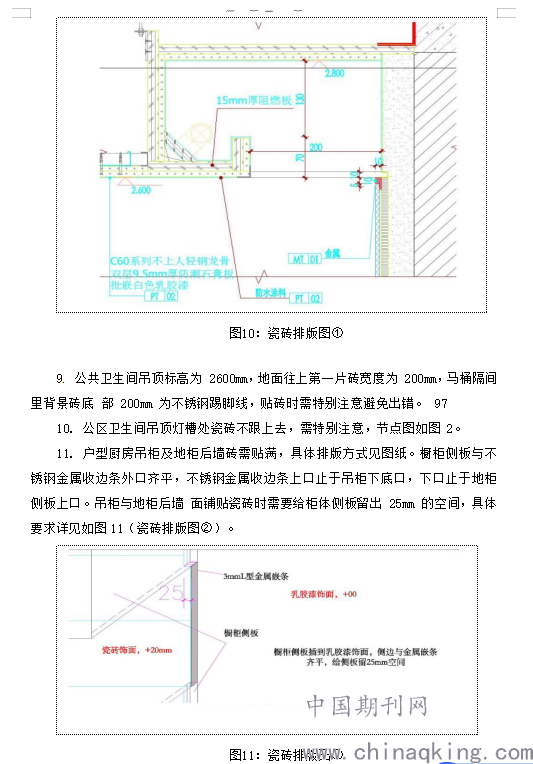

8. 本项目所有阳角砖需定尺加工。非整砖，若切割边为可见边线则需工厂定尺加工，如图4中墙砖的情况。现场瓷砖排版图纸有两种版本，一份为瓷砖排版定位图，另一份为定加工砖位置定位图。砖铺贴时，起铺点均为门槛石等定加工砖位置，每块定加工砖必须按定位图对号入座。如图10（瓷砖排版图①）
.png)
6结束语
综上所述，放线定位对施工质量至关重要。确保每一个定位尺寸有依据，充分考虑材料拼接收口需要，能够符合建设单位质量要求，确保尺寸的准确性，施工工艺的规范性，确保安装的顺利完成，从而保证装饰质量，避免不必要的返工。但在实际操作中仍存在平行施工时沟通不够，没有统一管理，造成定位错误，影响工期及质量。这些问题有待管理者及技术负责人进一步思考。
参考文献
[1]《建筑装饰装修工程质量验收标准》
[2]《装饰装修工程测量放线施工工艺》
[3]龚逸，建筑工程施工测量放线技术的应用，中国高新技术企业，2009
[4]李雅囡，施工技术——装饰工程施工放线的作用，建筑工程技术与设计，2015
