袁茂旺
上海宇联给水工程有限公司
摘要：在当前小区供水设施改造中，水泵安装施工是其中的重点内容，对于强化小区的供水产生直接影响。在本次研究中，本文采用案例分析法，以2017年虹桥镇金铃公寓等17个居民住宅小区二次供水设施改造工程为研究对象，在了解工程项目基本情况以及施工要求后，对水泵安装施工的关键技术展开分析，并介绍了水泵安装施工中的施工质量管理措施。根据虹桥镇金铃公寓二次供水设施的改造项目施工经验可知，该工程项目中所采取的施工工艺具有可行性，值得推广。
关键词：供水设施；水泵安装；改造工程；施工质量管理
前言：在小区改造工程中，供水设施在水泵安装改造期间，水泵的安装装施工技术具有复杂性，为了能够充分满足供水设施的运行要求，相关人员必须要进一步完善水泵安装施工要求。就目前而言，水泵安装的施工难度较高，所以为了能够充分适应供水设施的改造要求，需要寻找一种更加科学有效的施工技术方案，值得关注。
1.工程项目简介
2017年虹桥镇金铃公寓等17个居民住宅小区二次供水设施改造工程涉及闵行区虹桥镇古北虹苑三期、环镇南路87-93号、张家宅小区共计17个小区的供水设施改造，整个建筑面积的达到了482025.9平方米，服务居民数量达到4343户。与其他供水项目的施工经验可知，本次工程项目中的供水设施的施工难度较大，在施工期间必须要进一步完善施工路径。
2.水泵安装施工技术分析
2.1施工基本流程
结合该工程项目的施工要求，在开展工程项目安装准备之后，确定工程施工要求。该项目中水泵安装的基本过程如图1所示。
.png)

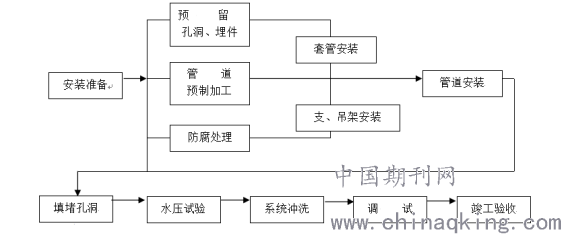

图 1 水泵安装施工的技术流程
2.2工程项目的施工安装基本工作
根据该工程项目水泵安装的施工工艺要求，在准备阶段应该重点关注以下内容：（1）在水泵安装前需要认真了解图纸内容以及施工方案等，并对工程项目中的技术要求做技术以及安全管理交底等。（2）水泵安全前应了解专业组织内容，检查各种管道的坐标以及标高位置等，检查有无排列以及交叉的情况，针对管道位置不准确的情况，并及时向相关人员反馈并办理工程项目变更情况[1]。（3）在施工环节需要正确安排施工工序，尤其是要避免交叉施工问题。
2.3水泵的安装技术要求
2.3.1水泵安装的基本施工要求
在施工前需要根据设计图纸内容放出横向与纵向的基准线，并且在安装准备过程中，应根据水泵确定基础中心线；在正确准备基础中心线以及基准线的偏差位置后，判断安装基准线的位置。针对安装基准线与基础中心线的偏差较多的情况，该项目中将基础中心线作为安装基准线；而针对工程项目的偏差较大，则需要调整基础位置来满足基准线安装施工要求。最后在确定安装基准线之后，需定位设备底座位置，确定底座垫板、地脚螺栓的位置，在打麻面后尽量好整施工面平整。
2.3.2基本安装次序
根据该工程项目的施工经验，安装水泵的关键工艺流程包括：安装橡胶减震垫→安装底板→设备就位。
2.3.3水泵安装成品保护
该项目的基本工艺流程包括：（1）一般泵进出口堵盖在配管前应加以保护，避免杂物进入而影响正常施工过程。（2）泵配管期间充盈清理管道阀门内部以及端口，包装管道的清洁度，在彻底清理杂物后才能实现正常施工；施工期间注意管道避免直接施加在泵体上，并确保连接位置的法兰断面平衡；当管道与泵体连接后，复查泵体精准度，在确定关管道的连接数据存在偏差，则需要及时调整参数，避免因为对接参数问题而影响后期水泵的运行效果。
2.4管道的预制与加工
2.4.1连接管道丝扣
该项目根据不同管道的特性采取不同的施工手段：（1）断管。连接管道丝扣期间需要结合现场测绘草图，在选定的管材上画线后，根据画线位置断管。（2）套丝。在断好刚钢材之后，根据管材尺寸依次套制丝扣，根据案例工程项目的经验，针对管径为15-32mm的管材可套2次；管材管径40-50mm的套3次；对于70mm以上的管材需套3次以上。
同时在施工期间还需要重点关注以下问题：（1）在使用套丝机期间，需将管材套在卡盘上并预留适当长度，并夹紧卡盘；对准板套号码后设置板机，并根据管径对应的刻度位置紧固板机，润滑剂管对准石头并推板，直至丝扣套到适当长度后可松开板机。（2）在采用手工套丝板套丝期间需先松开固定板机并将板盘退至0度，并根据顺序使用板牙装置并对准所需刻度；拧紧固定板机后将管材放置在压力案压力钳内后预留一定的长度，使套丝板可以有效套入板材中并维持适度的松紧度；两手推套丝板并带上2个扣；施工人员占到侧面扳转套丝板后通过均匀的用力施工，当丝扣成套后松开板机；最后开机退板，维持丝扣应有的锥度。
在配装管件期间需按照现场测绘结果将已套好丝扣的管材配装管件，装配管件期间，在将管件带入丝扣后调试松紧度，并在丝扣处缠绕生料带并带入管件；用管子钳拧紧后，外露丝扣2-3扣，并放到适当位置等待安装。
2.4.2法兰连接施工
法兰连接期间应关注以下内容：（1）所有管道与管道、管道与法兰阀门、管道与设备法兰接口连接期间，应根据设计规范以及水泵压力情况选择对应的法兰。（2）法兰的连接螺栓的长度以及直径等应考虑技术规范要求，在紧固螺栓期间需采用对称拧紧的方法，一般紧固后的螺栓需在外露丝扣2-3左右，并小于等于螺栓直径的1/2。（3）该项目在设置法兰垫片期间，冷水给水管的选择橡胶板，该材料的厚度仪为3mm，要注意保障垫片与管道平行。
2.5安装套管
该项目的套管主要分为钢套管与防水套管两种形式，其中在安装钢套管时需按照穿越构筑与的尺寸、厚度等计算套管的长度以及下料后套管内刷防锈漆；安装管道时应将预制管道讨好后再安装管道[2]。在防水套管施工期间应按照构筑物以及不同用途等选择管道，并根据施工图纸安装内容做预加工；在浇筑混凝土之前，将预制加工的套管在设计位置，并注意校正高度与坐标，在确定管道平整度合格后做一次浇筑；管道安装结束后注意用防水材料密封填实。
2.6安装支、吊、托架
关键工艺包括：（1）在核对无误后，根据管道单线图位置测量管线的支架、走向以及标高位置等，并采用正确的支、吊、托架形式，该项目严格按照国标图集内容制作；（2）所有支、吊、托架应在预埋件上采用膨胀螺栓以及焊接的方法固定；（3）根据设计要求，分别在设计标高、管道以及坡度位置等安装管架；（4）在安装期间技术人员应考虑到以下施工要求：①埋设位置平整且位置正确；②在与管道连接期间应确保固定效果满意；③所有固定在建筑结构上的管道、支架等应符合施工质量管理标准，尤其是要避免影响结构稳定性。（5）根据施工质量要求，所有钢管支架间距应符合国家技术规范标准，其具体技术规范如表1所示。

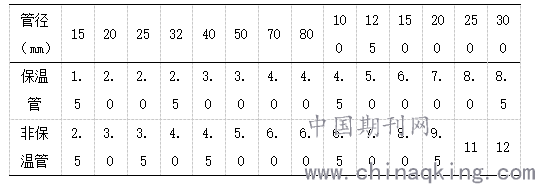

表 1 管道支架的间距要求
.png)
（6）在安装立管管卡中，需要结合工程项目实际情况制定施工工艺要求，一般对于建筑层高小于等于3m的情况，立管管卡每层设置一个，其安装高度为1.4m；对于建筑层高3-4.5m的情况，一层一个，安装的高度为1.8m；对于层高＞4.5m的情况，可平均分为三段来安装管卡，一般每隔节段为两个。
（7）在水泵施工期间，所有的室内与室外管道需要做水压实验，试验的技术规范包括：①在封堵试压管各段配水点并封堵后，可做缓慢注水，在注水期间需要充分排空管道内的空气。②在管道系统注水之后检查水密封性指标。③在做加压后，加压环节可先用手揿泵缓慢升压后，升压的时间控制在10分钟以上；当升压至工作压力的1.5倍之后，一般压力应大于等于0.6MPa后，维持恒压10分钟；降压期间降压的频率控制在0.02MPa以内。根据测量结果观察管道以及接口位置有无漏水情况，在确定无异常后才能确定强度满意。
2.7钢管沟槽连接的施工要求
沟槽连接是水泵安装的一种常见技术形式，该技术的优点突出，其中的基本工艺流程包括：安装准备一滚槽一开孔，安装机械三通、四通一管道安装一系统试压等。
2.7.1滚槽施工
（1）滚槽施工期间可先用切管机对钢管进行加工，在按照施工要求切割适当的长度后用水平仪检查切口断面状态，使切口断面的位置满意；针对切口毛刺情况，可考虑用砂轮机打磨。（2）将加工沟槽的钢管架设置在滚槽架的尾架上，并在固定后用水平仪找平，确保钢管始终处于水平状态。（3）施工千斤顶施工，采用缓慢下压的方法，使压轮紧紧贴在钢管并启动滚槽机；在转动滚轮一周后需要观察钢管断面状况，若发现断面与滚槽机的贴近效果不满意，需及时调整管道位置；若发现贴紧效果满意再下压千斤顶，确保上亚伦能够滚压钢管直至设计深度[3]。
2.7.2管道的安装
管道安装会直接影响水泵施工质量，该项目中为充分满足水泵工程的施工质量，采用了以下施工工艺：（1）在将钢管就位后，需用无损伤橡胶密封管道端口位置；（2）另一端周边已经涂抹润滑剂的钢管插入密封圈中，通过转动密封圈使其处于管道的结构的中央位置。（3）于橡胶密封圈的外侧位置设置卡箍，在将卡箍凸边送进沟槽后，用力下压，使卡箍能够充分进入沟槽内；于卡箍螺孔位置拧紧螺母，并用木榔头敲打，确保密封圈无起皱情况，使卡箍彻底进入沟槽内。
2.7.3系统试压
在施工结束后，通过试压能够充分了解给排水系统的密封性情况，所以在系统检测其需全面检查各安装件、固定支架等是否安装到位。安装完毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道内压力升高后，弧度会自然消失。
3.施工质量管理措施
在水泵安装施工期间，落实严格的施工质量技术规范能够有效降低施工质量风险发生率，满足施工管理要求。根据案例项目的施工经验，所采取的施工质量管理措施包括以下几点。
3.1完善质量管理体系
在水泵安装施工环节，完善质量管理体系成为保障工程项目的施工质量的重要组成部分，根据该工程项目的工程管理以经验，成立了以项目经理为核心的水泵安装施工质量管理结构，该机构的人员划分结果如图2所示。
.png)

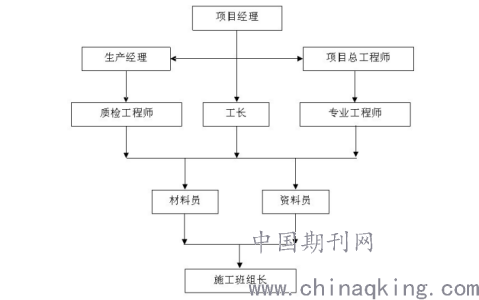

图 2 质量管理体系
3.2质量控制措施
3.2.1前期控制措施
在工程项目早期，项目经理以及相关工作人员需要在了解工程项目施工合同内容来看，了解水泵安装施工的工期要求以及工程承包方法等，并针对特殊位置的施工要求，并形成完整的施工质量管理架构。水泵施工之前应了解设计图纸内容以及设计意图，确定水泵施工中的施工技术管理要求，提出详细的规范验收内容。
在本次工程项目施工中，相关人员全面落实《建筑给排水及采暖工程施工质量验收规范》以及《建筑工程质量验收评定统一标准》等做验收，并对整个工程项目中的资料进行管理，完成图纸会审以及设计变更等，确定水泵安装施工中的重要施工记录内容，实现专人管理[4]。
3.2.2过程控制措施
在案例项目水泵安装施工期间，需要重点关注以下内容：
（1）资料与文件控制。在水泵施工期间为取得满意的施工效果，则需要正确配置以下材料，包括施工图纸、施工资料、项目管理作业指导书、施工验收规范、施工技术标准等。
（2）采购管理。为消除原材料隐患对水泵施工质量的影响，该项目中的所有原材料均由统一部门采购，并且所有采购厂家必须要在公司提供的名录中，严禁与非合作单位之间的合作，保障项目施工中所选择的材料满足国家技术规范内容。同时原材料的采购需要与工程施工进度保持一致，能够按照特定工序规范引导原材料的入场过程，确保能够严格按照工时要求控制原材料的入场过程。
（3）实现产品标识以及可追溯性。从项目管理角度来看，在现场做好原材料的标识能够有效避免使用混乱的情况，同时在项目施工中，任何一方所提供的原材料应具有对应的合格证以及质量证明资料等，能够与设备、材料等做对应，方便追溯[5]。
（4）工程针对性施工管理。工程施工中项目经理应指派施工人员参与图纸会审后制定记录；项目施工中的施工组织与设计方案应具有科学性，所以按照项目管理要求，所有施工方案需要得到工程部或者工程师审批。在水泵安装施工前，资料员在填写安装报告后接受工程部审批。
结束语：在供水设施水泵安装施工中，本文所介绍的工程项目所采取的施工质量管理措施在技术上具有可行性，其相关施工技术方案以及质量管理措施等满足施工技术要求，具有科学性。因此在未来水泵安装施工中，应结合工程项目实际情况，合理选择水泵施工的技术方案与技术手段，结合现场情况实现施工管理，这是有效杜绝施工质量风险发生的有效措施。
参考文献：
[1]范锦标.消防水泵安装技术与防振方式分析[J].今日消防,2020,5(03):8+10.
[2]周海琴.高层建筑给排水系统安装施工中存在的问题分析及策略探究[J].门窗,2019(11):231-232.
[3]陈冠谕.注水泵与工艺管线安装质量的评价[J].化学工程与装备,2019(05):226-227.
[4]陈丽斌,陈敏.水泵安装及调试的技术探讨[J].中国设备工程,2019(09):143-144.
[5]郁国平,陈丽斌.浅谈如何提高水泵房设备安装质量的技术[J].山东工业技术,2019(09):106.
