伏彪
深圳市华西安装工程有限公司
摘要：随着建筑规模的不断扩大，机电工程安装项目将更加复杂，并且设备管线会出现大量交叉重合的情况。BIM技术是信息内容集成技术的多维模型，可以灵活地使用电子信息对工程建筑进行准确的描述。随着科学技术进步的快速发展，其在各个领域的应用也越来越普遍。在建设项目建设的过程中的使用不仅可以很好地控制建设成本，对基础建设的质量也有一定的积极作用。本文讨论BIM技术的主要特征，对机电工程安装工程中的应用进行分析，以确保机电工程安装工程的施工质量。
关键词：BIM技术；特征；机电安装工程；应用
引言：BIM技术是一个模拟数据库系统，可用于执行项目的早期设计，中后期项目质量检查以及中后期管理等阶段。BIM技术是将3D建模施工图设计与工程施工管理紧密集成的技术。预先绘制并模拟了设备管线，解决了机电安装工程管线与碰撞检测的集成问题，可以直观，合理地指导机电工程管线安装，并有效地实现与各个专业之间的配合，降低了拆改变更成本投入，减少了投资成本，因此为了保障机电安装施工的有效性，以下就BIM技术在机电安装工程中的应用进行了探讨分析。
一、BIM技术的概述及特征
（一）BIM技术概述
BIM技术必须使用电子计算机三维模型技术来开发模型，并建立相应的数据库查询，然后集中反映智能实体模型的多维特征。根据BIM技术实体模型的应用，可以准确记录和反馈工程建筑各部分的信息内容，从而可以对工程建筑项目进行更有效的管理。BIM技术可以对从设计的开始到结束，项目建设，运营管理等各个方面进行数字化，并创建三维模型，将每个时间点建筑的数据信息加载到模型中，使工作人员可以获得准确的建筑数据信息，从而提高管理决策的准确性和有效水平。另外，这种技术有利于项目建设各环节的信息交流，各个专业工种可以直观地看到整体参数及情况，提高设计及施工效率。在建设项目之前，创建一个BIM实体模型，对建筑工程设计进行三维求解，在实体模型中设置错误的搜索和碰撞检查，让实体模型自己检查每个管线的碰撞问题，然后将其转换为影响报告。BIM技术的应用可以在工程施工现场进行仿真模拟，对施工前工程施工的实际效果进行仿真模拟，解决了传统施工中常见的管线碰撞问题，确保高质量执行工程建设任务。
.png)

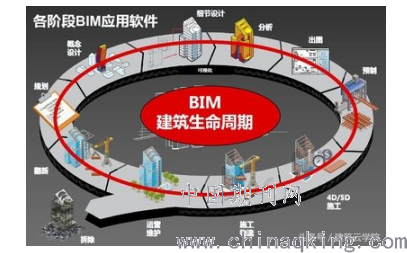

图1 BIM技术实体示意图
（二）BIM技术应用的主要特征
BIM技术特征具体表达如下：第一，协同性。通过建立协同运营服务平台，可以合理地组成不同阶段的建设项目，提高工作效率。不同的技术专业和一些建设项目可以完全整合，然后达到优良的工程施工实际效果；第二，灵活性，根据BIM技术的特征，制定标准的数据参数，以确保新的项目在建设的各个阶段都能得到充分协调。项目建设规范的实际运作，确保了在规定的时间内完成工程，提高了建设项目的施工质量；第三，模拟性。BIM技术作为一个三维信息模型，包括了设备，电气设备路线和HVAC工程系统的数据信息，让项目的设计及施工更加有效率。第四，一致性。当项目的基本信息输入BIM技术模型里，它就具有极强的一致性，可以统一合并不同链接的模拟信息内容。不需要输入信息内容数据信息。仅部分信息内容数据信息是必需的，并且其他工程施工信息内容数据信息有可能会演化，并且不需要更改和重新建立实体模型目标，从而构成了建筑信息的实体模型内容更准确。
三、BIM技术在建筑机电安装工程中的应用优势
（一）减少工程投入成本，提升处理数据的速度
在工程建设机电工程安装项目的公开招标阶段，首先要进行项目规划工作。根据BIM模型应用的技术，可以合理估算工程建设机电工程安装项目的成本，可以准确地计算出各工序的工程成本，并根据其管理施工项目的技术和成本。所有数据信息导入模型后，它可以对项目建设主题活动的影响进行检查，然后可以显示合理的数据信息，以机电工程管线，并可以合理设计主题活动的开放管理方法。对于必须使用的建筑材料，根据BIM技术的应用进行虚拟施工，可以有效地分配各个阶段必须使用的建筑材料，并上交安全技术和施工安全报告。移交给施工单位的管理。在现场施工现场，施工单位的专业技术人员必须适当进行各项工作的分配，项目分包过程的科学规范设计才能顺利完成清算工作。此外，专业技术人员必须收集每个过程的工程施工数据信息，将其制成表格并提交给项目经理，接受各个专业验证并能够依据BIM模型进行管理。
（二）BIM技术有助于大型空调机房的安装
如今，许多公共建筑一般都建造大中型洁净空调机房，运用BIM技术，有效提升了安装的效率及质量。首先，整理出专业数据信息进行3D建模，协助设计人员制定有效的方案，能够有效控制管线和净高度的问题，防止管线与结构之间发生各种碰撞。其次，它可以对管线进行全面检查。根据BIM技术的应用，可以直观地发现设计中出现的问题，并可以在项目实际施工之前采取解决方案，从而合理地减少多余的消耗。最后，在安装机电工程管线时，BIM技术的应用可以清晰直观地显示其对工程建设的具体指导。并且在揭示安全技术时，可以清楚地显示出空调机房的每个连接点，并可以根据三维模型来呈现主机房的每个连接点，从而使所有工程项目都可以清楚，清晰地呈现出来，并让施工团队对每个过程都有深入地掌握。
（三）增强建设单位和业主的满意度
要进行工程建设的机电工程安装工程的工程建设，必须能够接收单位的有效要求，并且必须按照单位的要求进行施工，提高满意度，让项目结算可以顺利进行。首先，通暖项目设计时，运用BIM技术创建通暖项目模型，并将其展示给公司，从而允许公司在进行项目之前对项目进行审查批准，有必要向公司明确提出有效的意见和建议，使其添加到设计中。其次，在冷冻机房进行工程施工时，施工公司必须严格按照工程图的设计方案进行工程施工，根据冷冻机房的工程图，运用BIM技术建立相关的模型，并进行有效的改进和创新。此外，如果存在设计图和施工结果不一致的情况，则必须与设计人员进行有效的沟通。最好让设计人员在现场进行现场观察，掌握具体情况，根据施工团队的建议对现场情况进行调整，不断完善冷冻机房的设计方案。最后，在应用BIM技术进行建筑机电工程安装项目时，设计人员必须在模型制作前准备一份BIM报告以供批准，并根据该报告对管线进行检查。如果测试结果不符合我国的有关要求，则必须及时对管线的直径进行改进，使用有效直径的管线。在设计时，还必须接受业主的建议，确保项目顺利进行。
四、BIM技术在机电安装工程中的应用实例分析
（一）项目介绍
无锡恒隆城市广场综合发展项目位于无锡市崇安区管理中心东大街地块。地面总建筑面积约为242,000平方米，地下总建筑面积约为132,000平方米。项目包括大中型高端购物中心，两座高层办公楼和三维停车库。购物中心在地面上有7层，建筑物高约44米。其中一栋办公楼（1）具有44层（包括楼裙），高度约250米，另一栋办公楼（2）具有33层（包括楼裙），高度约200米。购物中心和两座办公楼也有一个四层的地下室和一部分地下夹层。基坑的开挖深度约为23米。
该项目具有较高的水平，包括机电工程的每个技术专业项目。有许多技术专业和复杂的机电工程管道。为了提高建筑物的施工管理能力，控制工程的施工成本，减少建筑物的能源消耗和环境污染的排放。对于绿色建筑项目使用全新的工程建筑信息管理技术-BIM关键技术进行项目风险管理。
为了确保BIM关键技术在无锡恒隆项目中的顺利实施，我公司与Autodesk的总代理北京北纬华源移动软件高科技有限公司签署了战略合作协议。在中国的企业。建模基础建设和BIM关键技术展示服务支持，共同开发基于BIM技术的现场工程施工智能管理系统。关键的系统包括采购管理，物料和设备维护，成本控制，项目进度管理，质量控制，运维管理方法等程序模块，在引入项目的BIM模型数据信息的基础上，系统可以给出物料计划，物料申请，物料摘要，成本预结算，人工公司预结算等的准确计算。

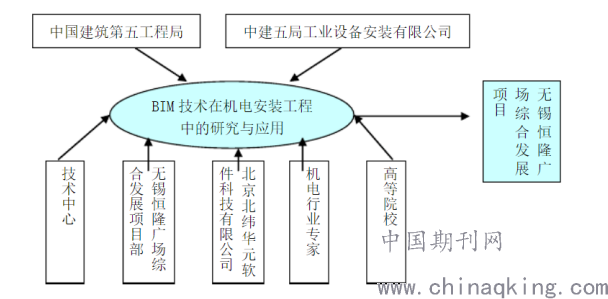

项目实施组织构架
.png)
4)深化设计及BIM模型建设
自项目开始以来，专业技术人员将逐步对每张专业工程图进行施工图设计，并建立BIM三维模型。在模型的基本构建过程中，需要为每个预制组件提供详细的主要参数，例如规格模型，型号规格，材料等。根据各学科的建设进度和规定，进行各学科的综合工程图进行冲击检查，并转化为冲击报告。根据报告，对设计方案进行了升级，然后转变为三维三维综合管线图和二维施工图。
.png)

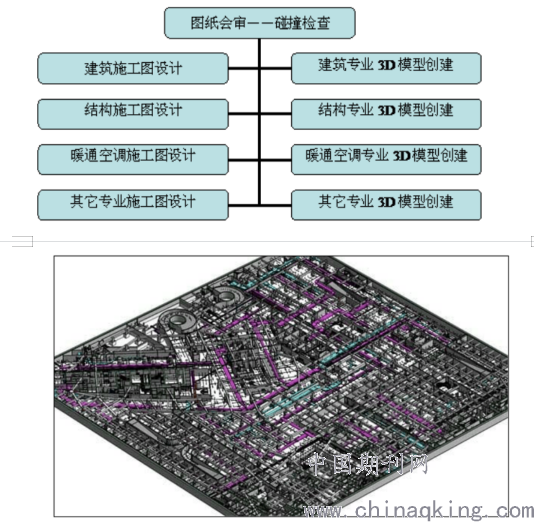

图2 无锡恒隆项目B4)层BIM三维模型
.png)

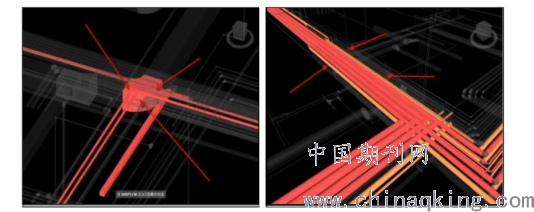

图3 碰撞与三维协调
5)物资设备管理
对于项目不同的环境和情况将对实际的材料和机械设备执行I / O管理方法。系统根据BIM模型自动生成物料，设备的统计分析表，工程项目专业技术人员根据物料，设备的统计分析以及施工进度，制定准确的物料需求计划。然后将其移交给物料供应单元进行购买。为了操纵物料管理，项目采用了配额申请的规章制度，系统生成了配额申请清单，施工人员根据配额申请清单从原材料仓库中提取原材料。

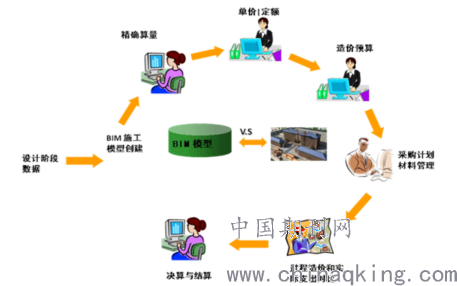

6)成本管理
BIM模型组件以编号的方式订购了相应的建筑预算配额规范，并且系统工程数量清单是全自动的，可以准确地计算项目成本。
.png)
7)施工管理
集成BIM实体模型和进度表数据，以便社区社区和精英团队可以利用三维可视化的优势每月，每周和每天查看项目的建设进度，并进行实时调整并根据现场情况进行分析。不同的施工计划是好是坏，然后获得最佳的施工计划。
通过将BIM物理模型和施工计划与虚拟环境进行集成以进行数据集成，人们都可以在虚拟环境中模拟施工，并对新产品的关键或困难部分进行全方位的可施工性（Constructibility）仿真模拟项目分析建筑室内空间和环境的安全性，以改善施工和安装计划。
8）运维管理
记录项目资金投入使用后的情况，总结建设项目总体管理的数据和信息，并为社区业主，物业管理，承包单位，承包商，工程监理组织和项目管理人员提供参考和分析。
9）根据BIM技术现场施工智能管理系统，根据我公司的管理方法规定和BIM关键技术的使用价值，开展ZEC施工智能管理系统的二次开发；建设基于BIM技术的现场施工管理系统,采用“BIM三维模型+时间+资源”的五维建筑管理方案对项目进行管控。
结束语
综上所述，为提高机电安装质量，依据BIM技术的可视化、模拟化，能有效解决管线碰撞问题，高效施工，降低投资成本等作用，分析BIM技术在机电工程安装中的应用具有非常重要的现实意义。
参考文献：
[1]裴志刚.BIM管理在公建项目机电安装工程中的应用研究[J].科技与创新，2017（15）
[2]黄海.BIM在机电安装工程中的应用研究[J].建材与装饰，2017（42）
[3]李铁祥.BIM技术在建筑工程机电安装施工中的应用[J].中国房地产业，2018（03）
[4]胡洋.试述BIM在机电工程中的应用与创新[J].世界家苑2018（06）
