陈诗伟
（四川省冶金地质勘查局水文工程大队，四川省 成都市 610000）
摘要：针对农村房地一体项目工作量大、工期紧的问题，本文提出基于倾斜摄影测量技术，采用Mirauge3D生产实景三维模型，然后利用EPS软件在三维模型上完成地籍图的采集，对地籍图成果，按照同精度检测的方式进行精度检测与统计，实验表明，本文提到的方法，生产的地籍图可以满足项目需求，具有一定的实用性。
关键词：无人机；倾斜摄影；农村房地一体；地籍图；EPS软件；Mirauge3D软件
0 引言
随着农村房地一体项目的展开，全国各个测绘单位都在探索提高地籍图数据生产效率的作业方式。传统的利用全站仪、RTK、卷尺作业的方式，已经很难满足当前数据的现势性需求。文献[1]中利用机载LIDAR技术生产地籍图，但是这种方式对作业人员水平要求高，也激光雷达设备昂贵，不便于项目大面积开展。文献[2]利用手持激光点云设备在地面上获取房屋三维点云，然后利用相关软件生产地籍图，这种作业方式对于小面积作业可行，但是也不适合大面积作业，毕竟在地面上作业效率不高。本文针对当前效率低、工期紧的问题，提出基于倾斜摄影技术，从空中对地面进行多角度航摄，利用Mirauge3D专业建模软件完成倾斜影像数据到实景模型数据的生产，利用EPS软件在三维模型的基础上，采集地籍图。通过利用检测点，按照同精度检测的方式，对地籍图精度进行检测。结果表明，本文的作业方式，生产的地籍图精度满足地籍二级精度需求，可以为农村房地一体项目中地籍图生产提供一种新的作业方式，提供作业效率，确保房地一体项目能按时按点完成。
1 无人机倾斜摄影技术
无人机倾斜摄影是指在无人机平台上，搭载单镜头或多镜头，对测区进行交叉航线飞行，通过多角度对地面物体进行数据采集，得到全方位、少盲区的影像数据。倾斜摄影建模是指将倾斜摄影数据通过数据预处理、空中三角测量、多视影像密集匹配、密集DSM生成、TIN构建等环节，转为符合人眼视觉、实际情况下的实景三维模型场景，具体流程见图1。
.png)

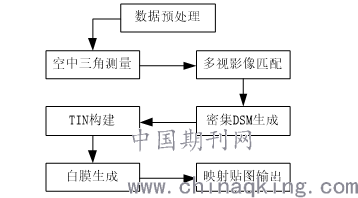

图1 无人机倾斜摄影建模流程
2 项目验证
2.1 测区概况
测区为农村房屋所在地，房屋密集，测区面积约1.5km2，高差约为10米，在测区最低点设置地面采样分辨率为0.015米，采用旋翼机对测区进行飞行，航飞2架次，获得可用影像15545张，按照200米距离均匀采集像控点45个，检测点9个。
2.2 数据预处理
首先利用Photoshop软件，对获取的影像数据进行匀光匀色处理，提高影像的可视质量。利用重命名软件对影像进行重命名，确保同一工程中无重名影像。根据影像命名规则对POS数据进行重命名，确保影像和POS能够完全对应。新建工程，导入影像数据和POS数据，完善相机参数，填写任务区平均高程，按照软件默认设置，提交空三任务，打开引擎并设置路径，空中三角测量解算开始。
2.3 空中三角测量
在完成空中三角测量任务解算后，查看空三成果，无明显分层，成果整体质量好，可用。导入45个像控点，并完成像控点的转刺与平差。这里，第一次进行空中三角测量解算得到的空三成果，坐标是虚拟的，是基于POS数据进行平差的结果。第二次导入像控点，是利用像控点对虚拟坐标进行平差调整，将POS坐标系下的加密点转到像控点所对应的坐标系统下，实现了虚拟坐标到绝对坐标的转换的过程。通过平差报告查看空三质量，像控点平面中误差为0.008米，高程中误差为0.006米，成果精度良好，满足项目需求。
2.4 实景三维模型生产
结合电脑配置，对场景进行瓦片划分处理。电脑内存32G，按照规则平面划分，瓦片大小设置为100*100米，输出模型格式选择OSGB，提交建模任务，引擎开始计算。
2.5 基于EPS采集地籍图
EPS是北京清华三维的一款综合性地理信息系统软件，支持实景三维模型、点云数据、DOM+DEM形式的地籍图采集。首先通过三维测图下的OSGB数据转换，将Mirauge3D软件生产的三维模型转换为EPS可以识别、索引的格式，然后通过“加载本地倾斜模型”将转换后的dsm索引加载到软件中，然后利用软件常用的功能，如五点房、围墙、门墩等命令，在三维实景模型上，选择相对应图层进行矢量数据的采集。
2.6 精度分析与评价
按照同精度检测的方式，利用9个检测点对地籍图精度进行检测，检测结果如图2所示。
.png)

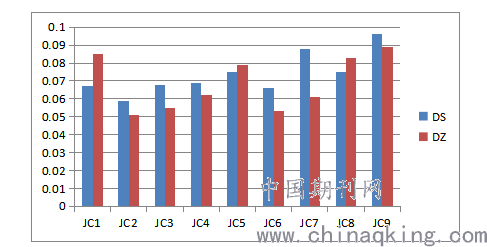

图2 检测点精度柱状图
通过图2计算可以得到，9个检测点的平面中误差为0.053米，高程中误差为0.050米，地籍测绘规范（CH 5002-94）[3]中对地籍分为三级，其中二级中误差为0.10米，本次实验精度可以满足地籍二级精度需求，可以满足农村房地一体项目对地籍图精度的要求。
3 结束语
针对农村房地一体项目工期紧、工作量大的问题，本文采用倾斜摄影技术，结合专业建模软件和地籍图采集软件，在实景三维模型的基础上采集地籍图，通过外业采集检测点，对地籍图精度按照同精度中误差计算公式进行计算检测，得出该方法生产的地籍图可以满足地籍二级精度需求的结论，可为同行从业人员提供一种新的作业思路，确保可以按时按点完成农村房地一体项目数据的生产。
参考文献
[1]王旭科，闫世伟，李艳芳，等.基于机载LIDAR和倾斜影像的城市三维建模方法[j].北京测绘，2021,35（1）：51-55.
[2]宁振伟，谢刚生，钟晓兰.手持激光雷达扫描系统在农村房地一体测量中的应用[J].测绘通报，2021，（02）：103-107.
[3] CH 5002-94,地籍测绘规范[S].
