浅谈云浮环保科技孵化器(一期)项目建筑设计

发表时间:2021/7/15   来源:《城镇建设》2021年3月第7期   作者: 林楚华
[导读] 本篇文章主要根据本人主要参与的项目名称为“云浮环保科技孵化器(一期)项目建筑设计”而谈,通过多方面论述了云浮环保科技孵化器的建筑设计。
        林楚华
        华南理工大学建筑设计研究院有限公司
        摘要:云浮环保科技孵化器是佛山产业转移工业园西片区的规划建设内容,本项目定位为园区的绿色示范项目,同时将其打造成园区生态示范项目,涵盖生态环保企业总部区、生态环保技术展示区、华南排污权及碳排放交易中心、国际环保装备技术交易中心、环保治理技术交易中心、环境资源审判庭。同时,按照国家绿色建筑三星级标准和美国LEED-NC金级设计、建造与运营,集合绿色、节能、环保、低碳排放、技术创新于一体。本篇文章主要根据本人主要参与的项目名称为“云浮环保科技孵化器(一期)项目建筑设计”而谈,通过多方面论述了云浮环保科技孵化器的建筑设计。
        Abstract : Yunfu environmental protection technology incubator is the planning and construction content of f oshan industrial transfer park , the project is positioned as the green demonstration project of the park , into the park ecological demonstration project , covers ecological environmental protection enterprise headquarters area , ecological environmental protection technology exhibition area , south China emission and carbon emission trading center , international environmental protection equipment technology trading center , environmental protection management technology trading center , environmental and resources court .At the same time , according to the national green building three - star standard and the US LEED-NC gold level design , construction and operation , integrating green , energy conservation , environmental protection , low - carbon emissions and technological innovation .This article is mainly based on this The main project name is "Yunfu Environmental Technology Incubator (Phase I) Project Architectural Design ", and the architectural design of Yunfu Environmental Technology Incubator is discussed in many aspects.
关键词:绿色  环保  生态  孵化器
1、项目背景
        根据《佛山(云浮)产业转移工业园(南园)西片区控制性详细规划》,西片区将打造为以山水田园风貌为特色,以园镇互动发展为途径,以绿色环保、新能源、生物医药和绿色建材产业为主导的“现代化产业园区”。本项目在建设时期能促进相关产业如建筑材料生产业、建筑业、服务业等产业,尤其是新型绿色建材和绿色设备产业的发展,在投入运营以后,可以增强区域竞争力和辐射力,提升城市形象,改善投资环境,吸引更多的资金、技术和人才聚集,从而促进整个园区的发展。
         因此将该项目定位为园区生态示范项目,涵盖生态环保企业总部区、生态环保技术展示区、华南排污权及碳排放交易中心、国际环保装备技术交易中心、环保治理技术交易中心、环境资源审判庭。同时,按照国家绿色建筑三星级标准和美国LEED-NC金级设计、建造与运营,集合绿色、节能、环保、低碳排放、技
术创新于一体。

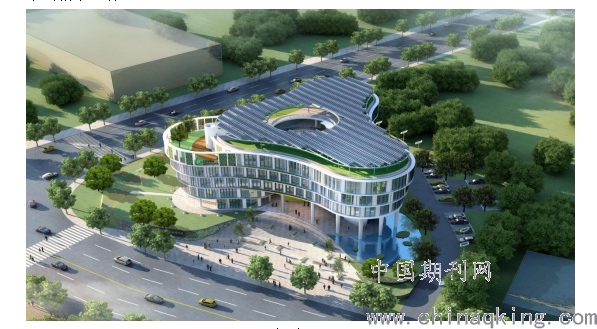

                          图1 鸟瞰图
2、设计理念
        基于以上的项目背景,本项目的设计理念主要体现在以下3点:
2.1设计绿色、施工绿色、运营绿色的绿色孵化器。
        将绿色建筑理念充分体现在方案中,在设计前期充分考虑绿色建筑在设计、施工、运营上的实现。
2.2具有前瞻性、可持续发展的环保孵化器。
        在建筑材料上,使用对环境影响较低的材料;利用中水系统等设备节省水资源;重点利用对环境有利的可再生能源;利用光导管、风力发电、光伏发电等具有前瞻性的节能设备。
2.3 利用景观调节微气候、营造创新型办公空间的生态孵化器。
        在设计中注重建筑与岭南气候的适应性,在建筑立面设计上巧妙通风遮阳,在材料选取中注意保温隔热性能;设置屋顶花园、垂直绿化,将自然引入建筑,营造不一样的办公体验的空间。
3、工程概况
        本项目用地位于佛山(云浮)产业转移工业园(南园)园区内,西片区鸿泰大道与横二路交汇处东北角,九巷坑东侧,岗背坑西侧,用地南侧、西侧均临近规划道路。
        基地现状为台地,与南侧、西侧城市道路有3-6米的高差,建筑体量置于台地上,减少土方开挖。
        项目规划总用地面积约8200平方米,总建筑面积9798.77平方米,其中地上部分建筑面积8297.64平方米,地下部分建筑面积1501.13平方米。地上5层,地下1层。建筑高度23.2m,为多层建筑。规划建设内容为办公楼,主要空间功能有办公室、会议室、空中花园等。办公楼目前正在施工中。
4、设计构思
         如何使绿色建筑与当地气候环境有机结合是本项目设计的关键技术问题。在本项目中我们力求把现代绿色建筑技术和广东岭南特有的气候环境相结合,创造一个兼有人性化、生态化、智能化的建筑。
        基于云浮的地域特征,引入架空空间、通高天井、可调节幕墙百叶、光导管为地下室采光、利用屋面太阳能光伏板发电和燃料电池技术,实现微电网的智能调度等生态技术措施。项目充分利用自备电源解决建筑内部用电,不足部分通过智能控制单元,从外网购电。对于自备电源的冗余电量,智能上网,实现全年用电量的自我平衡,同时解决碳中和问题。
        云浮地区降水量充沛,可通过景观水体实现雨水调蓄并利用,同时收集建筑内部的生活污水,与雨水合并处理后,用于室外绿化灌溉、道路浇洒、洗车、建筑内部冲厕等,富裕水量可以提供给其它建筑使用,实现建筑零污水排放。
        通过以上的措施可以树立云浮环保科技企业孵化器的标杆形象,对推动园区的发展,具有积极、重大的意义。在倡导和发扬本土文化,实现建筑与环境和谐的设计主题下,我们力求把生态建筑技术和当地地域及云浮特有的文化相结合,创造一个兼有建筑美学内涵与生态内核的建筑。
5、总平面图设计
        本项目在规划用地布局上以园区现有规划的空间形态为基础,通过对场地的高差处理、建筑的体量朝向推敲和室内外环境营造,积极融入场地的大环境体系中。
         建筑体量基于南侧道路形成入口广场空间,入口阶梯广场有效化解场地高差,实现不同标高的人流联系。场地西侧界面通过坡地式的景观绿地,减弱对西侧道路的高差压迫,柔化城市界面,实现建筑体量与周边地景系统的生态一致性。
底部架空间有效引导人流,实现功能区块与城市环境的柔性衔接。
6、绿地景观系统
        本项目的绿地率为40.6%。基于建筑体量自身的空间环境和高度、朝向等特性,在不同高度、不同朝向设计针对性的共享观景空间,以达到对景观资源利用的最大化,打造立体化的景观系统。同时绿化景观设计针对空间性质的差异,对入口广场景观、水系景观、空中花园景观等进行系统化的塑造,力求创造出生态化的宜人空间。
7、交通流线组织
        设计充分考虑人员安全,场地内部交通流线实行人车分流。 基于场地周边道路的交通格局,沿场地东侧和北侧设置内部车行道,与外部城市道路形成环状的车行系统,车行流线从场地南侧的内部道路入口进入场地,在建筑东北侧入口下客后,可沿场地北侧至场地西北的内部道路出口离开场地。实现与城市交通高效连接,并有效减少对场地内人行区域的交通干扰。
        人行主要通过场地南侧的阶梯广场穿过建筑架空层进入建筑内部,场地内不同高差间形成绿色开放的步行体系。
8、平面设计
        建筑平面呈三叶草的形态,在建筑内部形成连续的空间,设置了屋顶花园、空中花园及垂直绿化,使得办公与休闲在相同的空间中展开,无论是空间布局,还是生态景观的布置,均体现出对人的尊重与关怀,在平面布局中创造出宜人的办公环境。
        内部交通流线方面,设置了三个交通核。其中西北交通核布置了电梯和楼梯间,为主要的垂直交通联系,人流穿过架空空间,进入首层大堂空间,通过西北交通核到达建筑各个楼层,西南和东侧交通核主要设置疏散楼梯间,满足消防疏散要求。
9、建筑体量的生成
        基于三叶草的平面形态,通过模拟榕树树冠往外生长的形态,建筑体量逐层往外挑出,形成向下的架空空间,使建筑形体成为自遮阳的一部分,有效避免直射光进入室内,营造如同榕树下的遮阴场景。
        灵活运用烟囱效应,在建筑体量中部挖空一个圆形的天井空间,形成天井拔风作用。因基地所处位置夏季主导风向为东南风,因此在建筑体量的东南部做局部架空,并引入水池景观,改善建筑内部的小环境,起到降温作用和穿堂风的作用。
        在建筑的三、四、五层嵌入若干对外开口的空中花园,空中花园连接建筑外部与建筑内部的公共走廊,能有效的引入自然风,使自然风渗透建筑的每个角落,从而达到绿色通风的作用。
10、建筑造型设计
        大楼采用三叶草的形态,无论从哪个角度都能呈现出建筑稳定的形态。外立面主要采用仿清水混凝土挂板和穿孔铝百叶。穿孔铝百叶的设置角度,通过日照模拟分析,合理调整角度,达到既满足夏季遮阳,又满足冬季引进阳光的要求,同时设置可调节的穿孔铝百叶,实现建筑的灵活遮阳。在此基础上使得建筑呈现出丰富多变的外立面和丰富的室内空间氛围,为建筑内部空间增添了趣味与意蕴。
结语
        孵化器办公建筑在不断地发展,寻求一种高效的办公环境与绿色生态的办公氛围相结合的建筑正是本项目的设计基调。
图片来源:华南理工大学建筑设计研究院有限公司。
