傅龙辉
广州市住宅建筑设计院有限公司510000
摘要：
大型商业综合体因其社会效益高但业态复杂、开发周期长、用电负荷种类繁多等特点，常为房地产公司开发的重点项目，本文以珠海某大型商业综合体为例，从规范对负荷等级划分的严格要求出发，对大型商业综合体供配电系统的不同负荷进行分析归类，并对负荷计算及电房设置思路做出浅析。
关键词：大型商业综合体；供配电；负荷等级；
一、项目概况
本项目为珠海地区某大型商业综合体，其中地下二~四层为大型车库，停车位935个，地下一层为设备房区及商业，首到四层为总面积超过3万平方米的大型连通商业，塔楼部分由1栋179.1米的41层超高层办公楼、1栋126.8米的37层超高层住宅及1栋99.8米的28层高层酒店式办公楼组成，总建筑面积约为22万平方米。
二、负荷分级及供配电系统设计
本项目建筑类型复杂，由一类高层办公、一类高层住宅、大型商业及大型车库组成。依据《建筑设计防火分规范》一类高层民用建筑的消防用电应按一级负荷供电。依据《民用建筑电气设计规范》一类高层建筑的走道照明、值班照明、警卫照明、障碍照明用电、主要业务和计算机系统用电、安防系统用电、电子信息设备机房用电、客梯用电、排污泵、生活水泵用电应按一级负荷供电。依据《住宅建筑电气设计规范》建筑高度为100m及以上住宅建筑的消防用电负荷、应急照明、航空障碍照明、走道照明、值班照明、安防系统、电子信息设备机房、客梯、排污泵、生活水泵为一级负荷。根据《车库建筑设计规范》大型车库用电应按一级负荷供电。根据《商店建筑电气设计规范》大型商店建筑经营管理用计算机系统用电为一级负荷中特别重要负荷，客梯、公共安全系统、信息网络系统、电子信息设备机房用电、走道照明、应急照明、值班照明、警卫照明为一级负荷，自动扶梯、货梯、经营用冷冻及冷藏系统、空调和锅炉房用电为二级负荷。整理如下表所示。
.png)

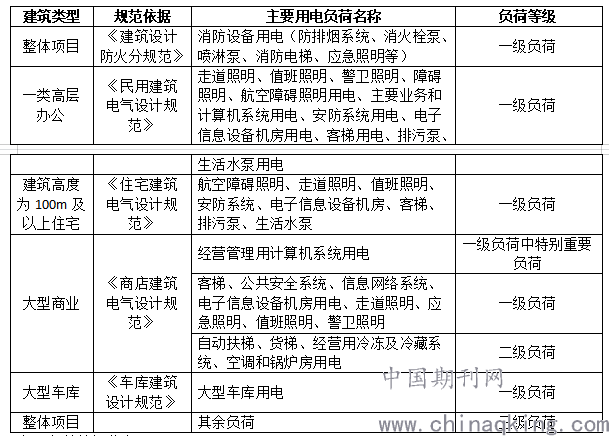

表1 负荷等级分类
本项目采用两路10kV高压进线，设置2台800kW发电机。一级负荷由两个电源供电，当一个电源发生故障时，另一个电源不应同时受到损坏。对于一级负荷中的特别重要负荷，增设应急电源，并严禁将其他负荷接入应急供电系统。二级负荷的供电系统，宜由两回线路供电。此外，避难层变电所的配电线路不应穿越上、下避难层供电。
三、负荷计算及变压设置
依据《建筑电气常用数据》负荷指标，本项目设计负荷指标：酒店式办公60VA/㎡，地下车库25 VA/㎡，普通办公100VA/㎡，商业110 VA/㎡，住宅50 VA/㎡，负荷计算表如下表所示：
.png)

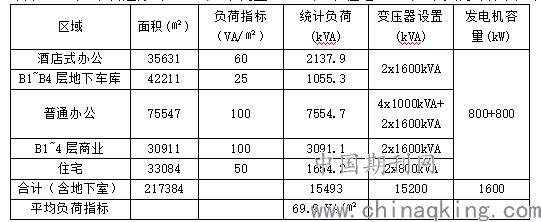

表2：负荷计算表
最终本项目选用6台1600 kVA、4台1000kVA专用变压器和2台800kVA公用变压器，2台800kW发电机，整体项目平均负荷指标为69.9 VA/㎡。无功补偿采用低压集中自动补偿方式，在各低压母线设电容自动补偿柜，电容器组采用自动循环投切方式，要求补偿后功率因数在 0.90以上。专变采用高压计量，除在 10kV进线侧设置专用计量柜外，低压侧按使用功能分别设置计量表，住宅采用一户一表，电表设在每两层的电井内；商铺、酒店式办公采用一户一表，采用预付费电表，电表设在每层的电井内；地下室、水泵、园林、电梯、弱电机房、公共照明等用电根据冷热源、照明、动力等不同用电性质在配电柜内设置独立的电表分别计量。此外，本项目设置充电桩，公建车位按20%的车位设置，充电桩安装到位。住宅车位按30%的车位设置，低压柜预留出线开关及低压柜至充电车位间的桥架，剩余70%预留后期扩容所需的设备房空间。
四、电房设置分析
本项目分为两期建设，其中酒店式办公及地下室为一期建设，超高层办公及超高层住宅为二期建设，开关房设在首层，方便引入高压电源线路，地下室和酒店式办公供电设备集中设置在地下一层酒店式办公专变电房中，商业裙楼专变房也设置在地下一层，住宅公变电房设置在首层，有直接接入应急发电车的接口，超高层办公在地下一层设置电房为21层及以下楼层供电，在中间22层避难层设置高区电房，为22层及以上楼层供电，本项目电房按分功能分区域集中设置，靠近负荷中心，减少线路长度和电能损耗，从而实现节省成本、提高供电质量及节能效果。具体电房设置如下图所示。
.png)
图1 电气总图
五、结束语
复杂的业态导致本项目负荷种类繁多，在确定负荷等级分类时，除了需要对整体项目适用的规范进行选取，还需查阅相应类型建筑的专用规范，本文立足规范条文，剖析了大型商业综合体的供配电系统设计思路及需要注意的事项，为越来越多的大型商业综合体项目供配电系统设计提供了参考。
参考文献
[1]刘卫,嘉珅.某大型商业综合体供配电系统设计探讨[J].建筑电气,2020,39(09):16-20.
[2]张保利.大型商业综合体供配电系统设计简析[J].城市建设理论研究(电子版),2019(17):3.
[3]邱春玲.大型商业综合体供配电系统设计[J].现代建筑电气,2017,8(01):23-26.
