李玉才 雷文臣
（云南省设计院集团有限公司，云南昆明 650221）
【摘要】本文从自动喷水灭火系统方面的验收要点进行分析，仅供参考。建筑消防给水系统包括消防水源、供水设施、消火栓给水系统、自动喷水灭火系统等。本文针对湿式自动喷水灭火系统在消防验收中的要点问题进行详细叙述，以便为我国的消防工程验收工作作出自己的微薄贡献。
【关键词】自动喷水灭火系统；验收；要点
一、供水设施检测验收要点
吸水管上的控制阀不应采用没有可靠锁定装置的蝶阀,蝶阀应采用沟槽式或法兰式蝶阀，不允许使用对夹式蝶阀。
二、喷头检查要点
采用观察、检查、尺量方式检查喷头外观及其周边障碍物、喷头溅水盘与顶棚距离。
喷头选型与保护区域的使用功能、危险性等级等匹配情况。闭式喷头玻璃泡色标是否高于保护区域环境最高温度30℃的要求
三、附件安装调试与检测验收
1、水流指示器
水流指示器应使电器元件部位竖直安装在水平管道上侧,其动作方向应和水流方向一致:安装后的水流指示器浆片、膜片应动作灵活,不应与管壁发生碰擦。
.png)
图1 水流指示器功能检测流程图
2、压力开关
压力开关应竖直安装在通往水力警铃的管道上,且不应在安装中拆装改动。管网上的压力控制装置的安装应符合设计要求。
3、末端试水装置和试水阀
检查系统末端试水装置、楼层试水阀及其现场环境状态,压力监测情况，查看位置、排水设施、设置压力表显示最不利点静压。

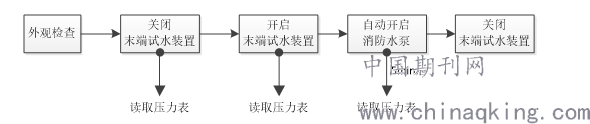

图2 末端试水装置功能检测流程
四、报警阀组调试与系统联动试验检查要点
1、安装检查验收要点
报警阀阀体底边距室内地面高度为1.2m,正面与墙的距离不小于1.2m,侧边、阀组凸出部位与墙的距离不小于0.5m。
水力警铃安装在公共通道或者值班室附近的外墙上。水力警铃启动时,警铃声强度不小于70dB(3m远处测量)。
湿式阀组应在延迟器前的报警水流管路上安装过滤器。
打开阀组系统流量压力检测装置放水阀,测试的流量、压力应符合设计要求。
在报警阀组间检查阀组外观、排水设施状况、水源控制阀的启闭状态。
2、湿式报警阀组调试与联动试验
湿式报警阀调试时,在末端装置处放水,当湿式报警阀进口水压大于0.14MPa、放水流量大于1L/s时,报警阀应及时启动:带延迟器的水力警铃应在5~90s内发出报警铃声,不带延迟器的水力警铃应在15s内发出报警铃声;压力开关应及时动作,启动消防泵并反馈信号。
.png)

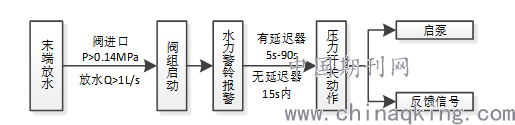

图3 湿式报警阀组调试流程

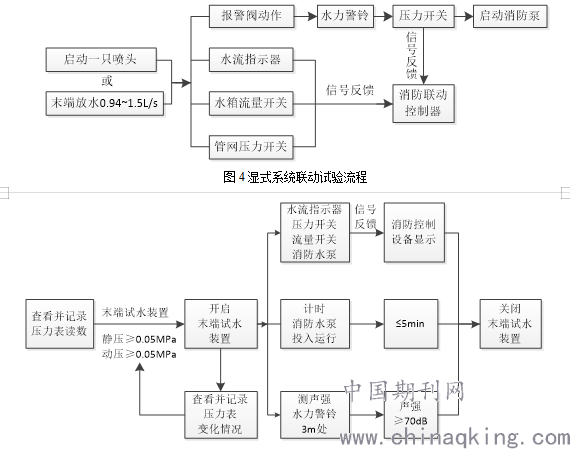

湿式系统的联动试验,系统控制装置设置为“自动”控制方式,启动一只喷头或者开末端试水装置,流量保持在0.94~1.5L/s,水流指示器、报警阀、压力开关、高位消防水箱流量开关、水力警铃、系统管网压力开关和消防水泵等应及时动作,并有相应组件的动作信号反馈到消防联动控制设备。
.png)
