杨晓凤
深圳市市政设计研究院有限公司，深圳市 518037
[摘要] 针对学校的空间分布特点，分析对应的变配电系统设计方案；根据学校这种特殊场所，剖析照明系统设计原则以及注意事项；学校电气设计和其他专业的协调配合问题。
[关键词] 变配电系统； 照明系统； 协调配合
0引言
根据学校的特点，本文就学校变配电、照明系统设计来进行分析和探讨。
1 工程概况
本建筑物位于江西省吉安市，总建筑面积137648.41平方米, 有 11栋单体，建筑物高度均不超24米。1#综合楼，共一层地下室，主要为车库和设备房。其他单体均无地下室。2#为体育馆；3#为食堂；4#、5#为教学楼；6#科技楼；7#实验楼；8#、9#为宿舍楼；10#、11#为公寓楼。车库：车库建筑面积约8299.09平方米。地面、地下停车位共320辆。平时为地下车库，战时为4个二等人员掩蔽所,1座移动电站，抗力级别为核六级常六级，防化等级为丙级。
2 负荷分级
二级负荷：消防控制室、消防水泵、防排烟设施、火灾自动报警系统、消防联动控制系统、消防广播、自动灭火系统、疏散应急照明、电动防火门、窗、卷帘、阀门，安防系统用电、客梯用电、排污泵、生活水泵用电，计算机网络中心其它电力负荷，学校教学楼、学生宿舍等主要通道照明用电，学校食堂冷库及厨房主要设备用电以及主要操作间、备用间照明用电等。安装功率共 1692 kW；
三级负荷：其他动力负荷、一般照明、充电桩等，安装功率共 14656 kW。
3 供电电源及计量
3.1 电源
变压器安装容量12360kVA，按吉安供电局要求单路10KV进线可带变压器安装容量8000KVA，采用2路10KV市电电源供电。
本工程最高等级负荷为二级负荷，二级负荷配电，从不同高压进线引至两台变压器互投，满足用电需求。
3.2 电能计量
3.2.1 学校采用高压计量。
3.2.2 变电所低压馈线处设置电能管理系统，各出线回路采用多功能智能电表。
4 变配电设计
4.1 变配电房布置

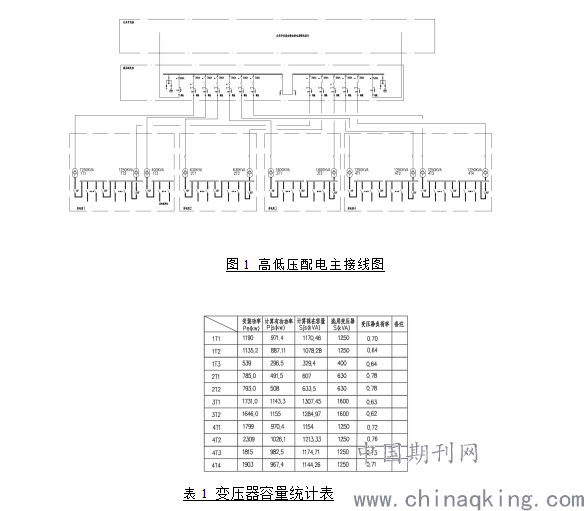

4.1.1 学校建筑群体加上周边园林球场等，大致呈620米×264米的方形，综合考虑变电所供电范围以及压降、节能等，在校区分散设置4所变电所。高低压配电主接线图见图1。
变电所1设置在综合楼地下室。由于地下室有人防区域，管线进出变配电所的局部区域，从室外到变配电所范围和建筑专业沟通后局部降板，保证穿管走线都在非人防区，可避免大量管线穿越人防区以及由此带来的密闭封堵问题。变电所1为2台1250kVA变压器供综合楼和体育馆以及周边园林、球场用电；另外单独一台400kVA变压器供综合楼地下77个充电桩车位用电。
变电所2设置在食堂首层。1~3层食堂都有后厨区域，面积和为2300㎡，用电负荷较大，故单独设2台630kVA变压器供食堂及周边园林、球场用电。
变电所3在4~5#教学楼、6#实验楼、7#科技楼中间位置，供以上4栋楼及周边室外用电。该变电所位于半地下的位置，同时需注意处理好防水问题。本变电所高出地面2m，故不存在雨水倒灌问题，同
时也协调水专业做好排水。变电所3设置2台1600kVA变压器。
变电所4设在宿舍首层。供宿舍、公寓4栋楼用电。变电所4设置4台1250kVA变压器。
4.1.2 各变压器容量详见表1。
4.2变配电系统设计
本项目公共开关房、高压配电房设置于综合楼地下室。变电所1贴邻高压配电房，从高压柜出线
后，直接接到变压器；其余3所变电所离高压房比较远，在变压器前端设置一个高压负荷开关柜，方便后端检修断电。
5 照明系统设计
教室灯具吊装高度2.5米，保证距课桌面距离在1.7米~2.2米之间。灯具采用刚性吊杆式安装，防止晃动。为降低眩光影响，普通教室灯具排列应采用长轴垂直于黑板。有风扇的教室，灯具出光面低于风扇，避免风扇转动时的阴影使学生产生眩晕感。黑板灯灯具距黑板平行间距为700mm~1000mm，距黑板上沿垂直距离为100mm~200mm。黑板灯单灯单控。
教室照明光源显色指数不应低于80；对于识别颜色有较高要求的教室，如美术教室，宜采用显色指数不低于90的高显色性光源。选用色温为3300~5500K之间的灯具，可使学生保持专注力，也不会太兴奋。同时教室灯具还需要注意防蓝光问题，教室灯具选择光生物安全为RG0或RG1等级的灯具。
.png)
6 结束语
6.1 学校单体比较多且分散，变电所在分散布置的同时，应满足分别设置于所供电范围的负荷中心；
6.2 变电所设在地下一层，应采取措施防洪水、消防水或积水；
6.3 变配电所除应满足GB51348-2019《民用建筑电气设计标准》要求外，还应考虑学生的安全与健康，变配电所不应与教室、宿舍贴邻；
6.4 有的设计中强弱电竖井尺寸过小，造成设备安装困难，尤其是网络机柜无处安装，因此在方案阶段务必留够竖井面积。竖井尽量不与易积水、潮湿场所贴邻；
6.5 设计时，各专业协调、管线综合、细节问题也很重要。需要区别考虑装修和无装修场所的布点埋管问题。不要出现管线遮挡灯具、桥架路过窗户等问题。
