张云鹏
身份证号码：13020319931209**** 山东省淄博市 255000
摘要：改革后，我国的建筑行业在社会发展下快速进步，目前，对于现代工程建筑而言，其普遍存在着大型化、异形化、智能化、信息化的特点。科学技术的快速发展带动了信息技术的发展，从而诞生出了管线综合技术。在建筑施工过程中使用管线综合布置技术能够在提高工程施工质量和效率的基础上，缩短施工的工期以及避免返工，从而为企业带来良好的经济效益。
关键词：建筑机电安装工程;管线排布;探讨
引言
目前人们的生活水平有了极大提高，对于建筑工程数量和质量要求也不断提升，同时也使得建筑工程规模在不断扩大。机电安装工程作为建筑工程中的关键环节，在管线综合布置过程中，需要从建筑功能、外观和智能化等方面进行综合考虑，遵循一定的原则开展管线综合布置工作，保证其中越来越复杂的空调、消防、给排水、照明等系统工程可以合理布置并和谐共存，实现整个机电工程系统运行效率的提升，对有限空间进行合理利用，保障其应有作用的发挥。
1管线综合的原则
在机电安装工程中开展管线综合布置作业时，主要的目的就是要保证管线的整体综合平衡，为了达到上述目的就需要遵循以下原则:首先是基本原则。此原则就是按照管线在布置作业中的重要程度来确定其安装顺序，也就是先安装布置比较重要的管线，如果重要程度一样则优先安装技术难度较高的管线，避免管线出错以及减少管线出错之后的检修、更改工作量。其次是针对一级管线来说，需要将电气管、电气槽以及弱电管和弱电槽的管线安装在排水管以上，避免排水管漏水而导致此管线漏电问题。在对排水管进行安装时应尽量避免在陡峭的位置安装，防止增加水从下往上排的压力和难度，保证排水动力充足，也不会由于环境中的泥和石头等造成排水管堵塞问题。再次是针对二级管线来说，通常尽量在高层安装此类比较粗且安装难度比较大的管线。而且在安装之前需要结合施工图对管线位置是否合理进行判断，更改和批注其中不合理的位置，做好安装施工之前的预估工作。如果在此管线安装中存在水平布置的两条管线，则需要上下错开且接口位置也要错开，不允许存在交汇的点。最后是针对三级管线来说，不允许在安装中出现管线交错的现象，而且由于管线在使用过程中会不断消耗磨损，这就需要在安装作业中考虑后期的检修和更换问题，保证其安装布置便于后期开展此工作，保证有充足的检修维护空间。
2常用管线综合技术
2.1 BIM应用
机电安装工程具有覆盖整个项目工期的特性，可通过BIM技术，将传统二维图纸无法直观表达在走廊、通道等位置的各种错乱交叉的专业管线以三维模型的形式表达，便于施工单位更好的进行施工，以达到降低成本、提高质量的目的。利用BIM技术辅助各专业深化设计及机电管线综合排布，形成全专业的深化设计模型，并进行全专业综合协调检査，提高深化设计工作的质量和效率，减少由于设计图纸中出现的“错、漏、碰、缺”等因素导致的签证、变更，从而降低施工成本。BIM模型具有可模拟性、直观性的特点，可模拟各专业施工复杂节点的施工工序、施工流水及施工工艺，并可实现对施工班组进行可视化交底，确保复杂节点的安装一次成型，提高施工技术、安全及质量管理水平等。将BIM模型与施工现场管理紧密结合，实现基于BIM的进度、成本、质量、文档、竣工交付等现场管理工作，提高各专业分包方的管理水平和现场协调管理能力。
2.2常用管线综合技术
目前常用的管线综合技术主要有单线综合、双线综合以及BIM技术三种，对于单线综合技术来说，此技术要求比较简单且施工工期短，施工图纸也比较容易理解。但是其图纸不够直接，而且主要以局部为主，具有较差的整体性。因此通常在常规工程中以及指导性一般的施工中应用。二是针对双线综合技术来说，其具有较高的技能要求和一定的施工操作难度，施工周期相对较长，而且施工图纸的立体感较强。但是此技术在整体性方面的应用较多且图纸不够直接，比较适合在对物业管理要求比较高的工程中应用。最后是针对BIM技术来说，其具有最高的技能要求和最大的操作难度，所采用的图纸为三维图纸，更加直观且具有便利的软件集成。但是此技术要求太高且具有较高的综合能力要求。此技术的应用范围较广，同时也具有广阔的应用前景。
3管线综合技术在建筑机电安装中的运用
3.1科学地对作业活动加以规划
有关技术工作者在管线布设期间，首先要利用先进的科学技术和信息技术来制定出符合施工要求的图纸，并建立好管线铺设的3D模型，同时还要配合科学合理的管理方案，这样才能确保施工人员能够顺利开展管道铺设施工工作。对管道铺设区域进行模拟时，技术人员要将各专业的设计图加以叠加，且保证不会产生机电管线交合或者冲突的问题，只有进行模拟之后，才能规划出最合适的安装路线，并对后期安装过程中可能出现的问题提出相应的措施以及时进行解决。此外，施工开展前对施工图纸的模拟操作也能够使得施工人员对施工的技术进行更深一步的掌握。只有对管道铺设的路线进行模拟并分析之后，才能减轻施工人员在管道铺设过程当中的负担，进而降低管道铺设成本的投入。
3.2排布方案

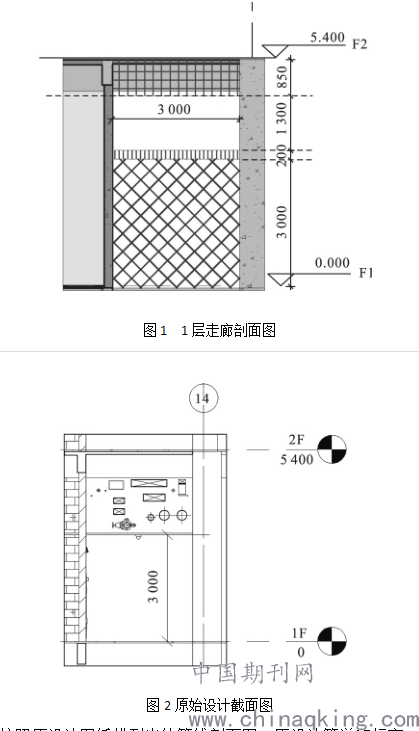

在多数情况下设计方案强调的是管线是否符合相关的设计规范，而针对施工图的综合管线很大程度上是在保证管线基本符合相关设计规范的前提下，最大程度地把所有管线布置得更加合理。在施工初期根据设计图梳理出管线密集区域，利用BIM软件还原密集处，进行综合管线排布。图1为1层走廊剖面图，此处是1层管道最密集处，可利用空间非常紧张，走廊宽度为3m，最大梁800mm，下方预留50mm误差空间，吊顶高度3m(菱形填充区域)，吊顶龙骨占空间200mm(竖线填充区域)，管道可利用空间1300mm。
.png)
图2为按照原设计图纸排列出的管线剖面图，原设计管道底标高3.2m，后期加上支吊架槽钢厚度，会与吊顶3.0m标高发生碰撞冲突，管道排布不规律，支吊架无法生根布置。经过水、暖和电气专业负责人一起讨论后，决定采用综合支吊架;空调供水、回水主管道设置在综合支架中层的中间位置，强电桥架(1000mm×200mm)放置于左侧，弱电桥架(400mm×200mm)放置于右侧;2根消防系统管道放置于底层的中间位置，强电(600mm×200mm)和弱电(400mm×200mm)分别放置于底层的左侧和右侧;新风系统风管和消防电桥架(300mm×150mm)分别放置于顶层的最左侧和最右侧。这样布置的目的是将水电分开，弱电缆桥架布置在综合支架的最右侧，方便后期线缆的布置;强电布置在综合支架的左侧，由于后期强电电缆基本不需要再增加电缆。综合支吊架靠左侧距墙留出800mm作为检修空间。
结语
管线综合施工技术在建筑机电安装工程中合理应用且严格管理有助于提升建筑工程施工质量和效率。但是在此技术应用中需要遵循一定的施工原则，严格按照施工图纸要求、深入现场进行分析来保证此管线综合施工的规范性。未来还会不断有新的科学技术应用来改进和完善管线综合施工技术，为施工人员带来便利并提升工程施工质量、效率、安全性和经济效益等。
参考文献
［1］陈学钢，刘政．机电安装工程管线综合排布探讨［J］．安装，2015，35(3):44－46．
［2］丁洪华．建筑机电安装工程中管线综合布置技术的应用［J］．中国建筑金属结构，2013，13(33):31－32．
［3］韩振洪．探讨建筑机电安装管线综合布局［J］．中国室内装饰装修天地，2016，16(11):44－45．
