张福祥
国网烟台供电公司 山东省烟台市 264000
设备类别：套管接头
案例名称：红外测温发现嵛福线214进线套管（室外）C相接头发热
单位名称：国网山东省电力公司烟台供电公司
技术类别：带电检测技术、红外测温技术
1.案例经过
2019年4月24日，220kV岗嵛变电站带电检测工作按工作计划正在进行，电气试验班人员用红外热像仪检测到220kV嵛福线穿墙套管（室外部分）时，发现其C相穿墙套管接头过热，温度一度达到144.5℃，而其他两相的温度仅为二十多度。间隔两小时后，检测人员再一次测量该接头温度，降到了136.5℃，但仍达到了危机缺陷的标准，检测人员立即汇报检修工区。
2019年的带电检测工作为了提高工作效率，缺陷消除及时性以及电网安全可靠性，将每一座变电站例行停电试验前安排其带电检测工作。岗嵛站220kV嵛福线在2019年4月26日例行停电试验，而该缺陷提前两天发现，避免了因消缺而重复停电造成不必要的影响。
2.检测分析方法

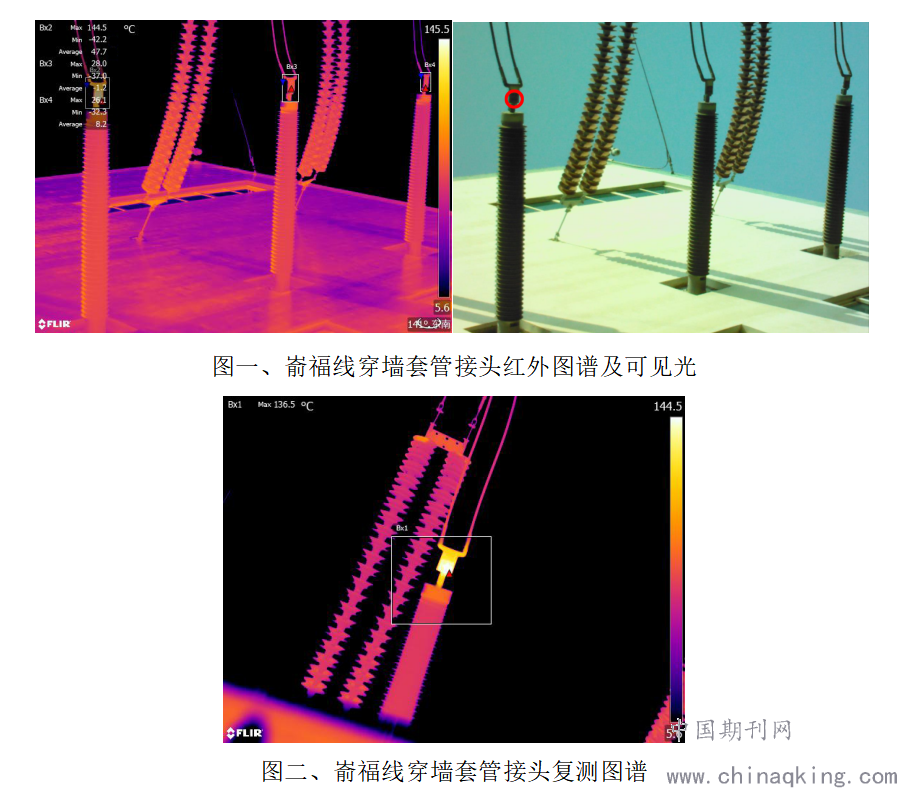

通过红外热像仪发现的岗嵛站220kV嵛福线穿墙套管（室外部分）C相接头发热，温度达到144.5℃，B相温度28℃，A相温度26℃，三相套管接头的温差达到118.5K，环境参照体的温度为16℃，相对温差为92%（图一），间隔两个小时后，检测人员再次对该缺陷进行检测，其温度降为了136.5℃（图二）。
图一、嵛福线穿墙套管接头红外图谱及可见光
.png)
根据DLT 664-2016《带电设备红外诊断技术应用规范》电流值热型设备缺陷诊断判决中，电气设备与金属部件的连接，热点温度大于110℃或相对温差大于等于95%且热点温度大于80℃，该发热缺陷属于紧急缺陷。检测人员立即将情况汇报变电检修中心。
3.处理情况
岗嵛站的带电检测工作安排在该站例行停电计划之前，按照工作停电计划，220kV岗嵛变电站220kV嵛福线214间隔定于2019年4月26日例行停电。4月24日发现的嵛福线穿墙套管接头发热的重大缺陷，一并可以在26日停电时处理，避免了重复停电所带来的不必要的影响。

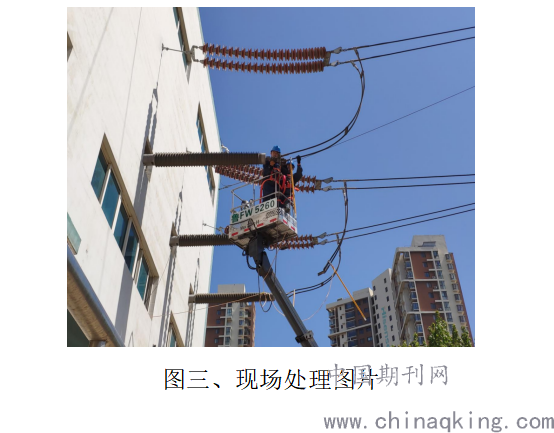

2019年4月26日，220kV嵛福线214间隔按照计划停电。检修人员借助斗臂车查看C相穿墙套管接头发热情况，透过外观检查发现，该穿墙套管接线板螺丝锈蚀非常严重，而且有一个螺丝已经断裂。因岗嵛变电站地处开发区东北方向，距离海边比较近，螺丝容易锈蚀。检修人员更换了所有的螺丝，并做了防锈处理。处理过程见下图：
图三、现场处理图片
.png)

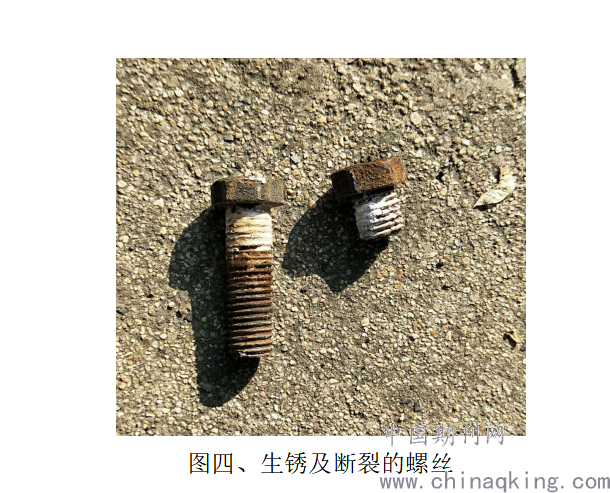

图四、生锈及断裂的螺丝
当日缺陷处理完成后，待所有的工作结束后，220kV嵛福线214间隔恢复了送电，24小时后，试验人员对该发热位置进行了复测，测试结果正常。至此，220kV嵛福线214间隔穿墙套管接线板螺丝重大发热缺陷消除。复测图片如下：
图五、复测红外图谱
4.经验体会
1）220kV岗嵛变电站担负着开发区东北部的居民企业用电，也是一座重要的枢纽站，常年负荷偏高，该重大发热缺陷被发现并及时消除，体现了带电检测的重要性，更加验证了红外热成像技术在变电站领域所发挥的至关重要的作用。
2）为了能够更加快速的将缺陷消除，为了避免因重大缺陷而重复停电造成的影响，2019年的带电检测工作更加有针对性，根据工区周工作例行停电计划，若有停电工作的变电站，将该变电站的带电检测工作安排在停电前几天，若发现缺陷，可以高效率的结合停电处理。
5．检测相关信息
检测人员所在单位：国网山东省电力公司烟台供电公司
变电检修室中心：张福祥
检测用仪器型号：红外测温仪 T 660
