李康
云南电网有限责任公司玉溪供电局，玉溪653100
摘要：随着大工业企业飞速发展，采用变电站专线计量的用户日益增多，避免特殊运行方式计量误差是供电企业持续发展的重要保障，保障计量的准确性决定着供电企业的经济效益，必须要找出避免特殊运行方式下计量误差的解决办法，本文针对发生过的实际案例进行分析，并提出解决办法，以保障供电企业的经济效益。
关键词：旁路代供；带电作业转供；计量误差
一、引言
在常规变电站内，计量应选用0.2S级电流互感器二次绕组、0.2级电压互感器二次绕组。当电能计量装置接入中性点绝缘系统时，应采用三相三线有功、无功或多功能电能表；当电能计量装置接入非中性点绝缘系统时，应采用三线四线有功、无功或多功能电能表。
贸易结算用电能计量装置应按计量点配置计量专用电压、电流互感器或者专用二次绕组，电能计量专用电压、电流互感器或专用二次绕组及其二次回路不得接入与电能计量无关的设备。贸易结算用的电能计量装置原则上应设置在供用电设施的产权分界处，发电企业上网线路、电网企业间的联络线路和专线供电线路的另一端应配置考核用电能计量装置。分布式电源的出口应配置电能计量装置，其安装位置应便于运行维护和监督管理。
二、变电站内的两种特殊运行方式
常规变电站内，在35kV、10kV线路保护测控装置发生异常退出运行、高压柜内一次设备需要停电检修等情况时，需将出线断路器断开。但在出线断路器断开期间，为了保证线路能正常供电，提高供电可靠性，在有旁路母线的变电站内常常采用“旁路代供”的运行方式；对于没有旁路母线或旁路母线需同时停电的变电站，在条件允许的情况下，常常采用“带电作业转供”的运行方式。
三、“旁路代供”的运行方式
（一）运行方式特点：

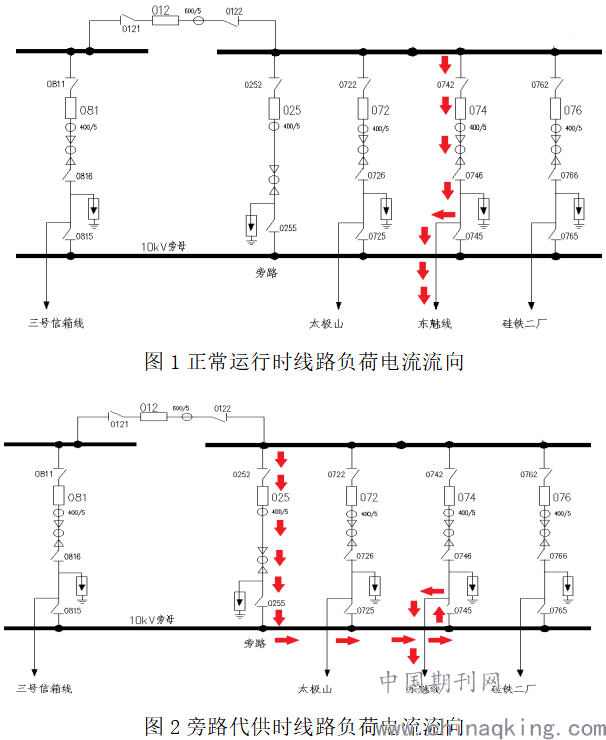

正常运行时线路负荷电流流向如图1所示，当母线要停电检修，东魅线需采用“旁路代供”的方式进行供电时，先将待供线路出线断路器074断开，运行方式转为冷备用状态，再将旁路断路器025转至运行状态，此时旁路母线带电运行，合上旁路母线与待供线路出线侧“0745”刀闸后，即可实现变电站内旁路代供，旁路代供时线路负荷电流流向如图2所示。
.png)
（二）对计量点在变电站内的专线用户产生的影响
由于35kV、10kV电压等级出线间隔电能表电压（二次值）通常取自母线PT，电流（二次值）取自出线间隔CT（CT通常位于出线间隔断路器与两侧刀闸之间）。当出线由旁路断路器进行代供时，出线间隔电能表采集到的电压数据正常，但电流为零；旁路间隔电能表采集到的电压数据正常，电流为代供线路实际负荷电流（二次值）。此时，用户实际消耗的功率由旁路间隔电能计量装置进行计量，若依然采用出线间隔电能计量装置进行计费，则会造成少计旁路代供期间用户用电量，最终导致在电费结算时少收用户电费。
（三）实例分析
2019年06月25日，35kV XX变开展“35kV XX变10kV东魅线074断路器位置、跳闸回路接入小电流接地选线装置，零序电流互感器及一次电缆屏蔽层接地线接法检查整改，小电流接地选线装置调试。”工作。工作期间，10kV东魅线由旁路进行代供，通过“操作票”及调度系统中“10kV东魅线074断路器曲线视图”如图3所示，可以旁路推知具体代供时间为3小时31分。在此期间，调度自动化WEB子系统显示10kV东魅线074断路器间隔有功功率为0，10kV东魅线实际消耗的电能由旁路电能计量装置进行计量，如图6 负荷曲线数据图所示。由于10kV东魅线为专线，且计量点设置在变电站内，根据这一时段10kV旁路025断路器间隔电能计量装置采集的数据推算，累计少计10kV东魅线用户用电量约为4500kWh。
四、“带电作业转供”的运行方式
（一）运行方式特点：

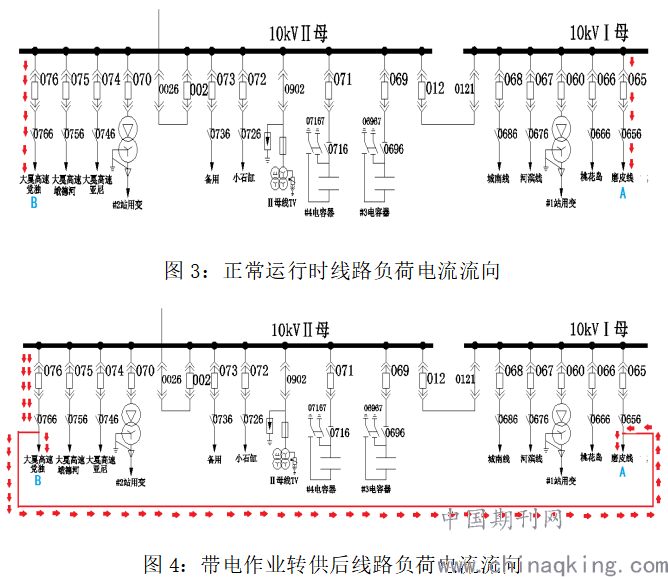

当线路采用“带电作业转供”的运行方式时，在开展工作前需进行现场勘查，在与被代供线路A为同一电压等级的出线间隔中挑选一条线路参数较好的线路B作为代供线路。进行代供时，需将线路A的断路器转至冷备用或检修状态，在线路A、B的出线侧“6”刀闸外采用旁路作业法开展带电转供作业，正常运行时线路负荷电流流向如图3所示，带电作业转供后线路负荷电流流向如图4所示。
.png)
（二）对计量点在变电站内的专线用户产生的影响
由于35kV、10kV电压等级出线间隔电能表电压（二次值）常常取自母线PT，电流（二次值）取自出线间隔CT（CT通常位于出线间隔断路器与两侧刀闸之间），在出线A由出线B进行代供后，出线A间隔电能表采集到的电压数据正常，但电流为零；出线B间隔电能表采集到的电压数据正常，但电流为出线A和出线B的实际负荷电流之和（二次值）。此时，出线B间隔电能计量装置记录的功率实际为出线A与出线B实际消耗功率的总和。以原计量方式进行计量（专线用户计量点在变电站内），若线路B为专线用户，将会造成多计线路B用户电量，最终导致多收线路B用户电费；若线路A为专线用户，将会造成少计线路A用户电量，最终导致少收线路A用户电费；若线路A、B均为专线用户将造成多收线路A用户电费，少收线路B用户电费。
（三）实例分析
2020年06月11日，110kV XX变开展“110kVXX变10kV磨皮线065断路器位置、跳闸、电流回路接入小电流接地选线装置，零序电流互感器及一次电缆屏蔽层接地线接法检查整改，10kV小电流接地选线装置调试，远动及后台参数更改。”工作，由云南电网计量自动化系统数据图5 所示，10kV磨皮线065断路器断开时，显示10kV磨皮线线路电流降为0，而10kV大戛高速党独代供10kV磨皮线开始代供时，显示10kV大戛高速党独线路电流明显增大。在代供期间，系统显示10kV磨皮线线路电流依然为0，而10kV磨皮线线路所接公变存在正向有功负荷。
由此推断，采用旁路作业法用10kV大戛高速党独代供10kV磨皮线后，10kV大戛高速党独间隔电能计量装置记录的功率实际为10kV磨皮线与10kV大戛高速党独线路实际消耗功率的总和。由于10kV大戛高速党独为专线用户，且计量点设置在变电站内，若还以原计量方式进行计量，将会造成多计10kV大戛高速党独用户用电量，最终导致多收10kV大戛高速党独用户电费。
.png)

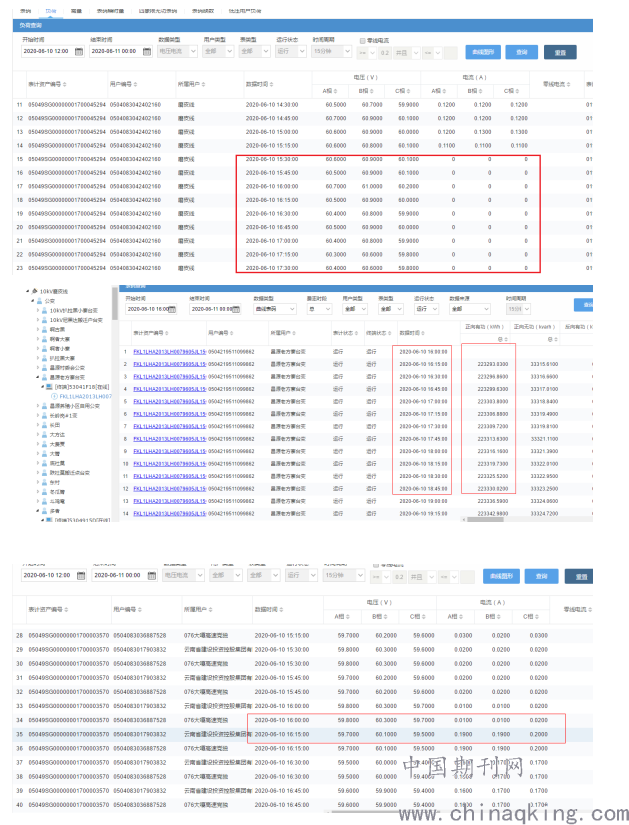

图5 云南电网计量自动化系统数据
五、防范措施及整改建议
（一）制定变电站“旁路代供”沟通机制。
对于存在旁路母线的变电站，需要用旁路代供专线，且专线计量点设置在变电站内时，需由作业发起单位在作业开始前与客户管理单位进行沟通协调，分析旁路电能计量装置对专线进行计量的可行性，并在开展旁路代供作业时，由客户管理单位会同客户对相关电能表表底示数进行确认。
（二）制定变电站“带电作业转供”沟通机制。
在进行带电作业转供前现场勘察过程中，若现场勘察作业范围涉及专线用户，需由作业发起单位在制定作业计划前与客户管理单位进行沟通协调，共同编制《带电作业转供电方案》。
六、结论
总之，电能计量的准确性将直接影响电力企业经济的发展和用电客户的切身利益，电网企业应持续不断的追溯变电站内带电作业专供、旁路代供导致电量多计、漏计或不计问题，并制定合适的退补方案，促进电力企业和用电企业公平公正安全有序的持续发展。
参考文献：
[1]曾崇立.变电站电能计量监测与电量退补的工程研究[D].广东工业大学，2013.
[2]李本瑜.旁路代供变压器的电流切换回路该进方案[D].云南电网公司，2006.
[3]周曙琦.基于旁路带电作业法的移动负荷转供系统的研究[D].广西大学，2016.
[4]倪彬淞.电能计量差错及电量退补方法探析[D].隆林供电有限公司，2015.
