韩宗延
云南电网有限责任公司玉溪供电局，玉溪653100
摘要：常规变电站内，当35kV、10kV线路出线间隔断路器需要断开时，为了保证线路能正常供电，提高供电可靠性，在有旁路母线的变电站内常常采用“旁路代供”的运行方式；对于没有旁路母线或旁路母线需同时停电的变电站，在条件允许的情况下，采用“带电作业转供”的运行方式。变电站内若采用以上两种特殊运行方式，则会造成计量装置不正确计量。本文针对影响计量准确性的原因与对策展开分析，以提高常规变电站内计量准确性。
关键词：旁路代供、带电作业转供、计量装置、准确性
1 前言
随着我国国民经济快速发展，人民生活水平不断提高，电力供应在各个领域的重要地位日益凸显，保证高质量的电力供应已成为社会迫切需要。在常规变电站内，通常采用“旁路代供”和“带电作业转供”的特殊运行方式，以减少停电时户数和缩短停电时长，有效提高供电可靠性。但由于运行方式发生变化，而计量装置的计量方式并未随之改变，造成了计量装置不能正确计量的情况发生。所以，计量运维人员应针对常规变电站内运行方式的改变而采取相应的应对措施，以确保计量装置实现精准计量。
2 变电站特殊运行方式介绍
在常规变电站内，当35kV、10kV线路保护测控装置发生异常退出运行、高压柜内一次设备停电检修时，需将出线间隔断路器由运行状态转至工作所需状态。为了保证工作期间线路能正常供电，提高供电可靠性，在常规变电站内通常采用“旁路代供”和“带电作业转供”两种特殊的运行方式。
2.1 “旁路代供”的运行方式

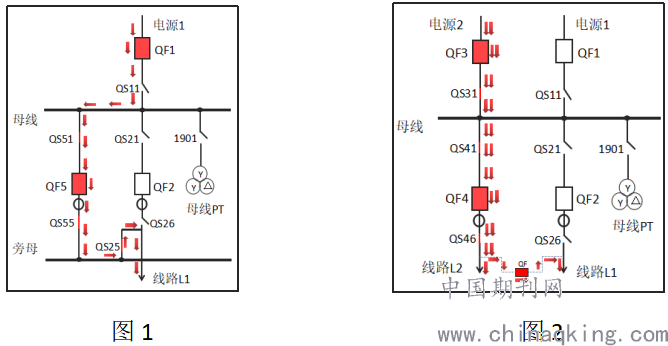

对于有旁路母线的变电站，当采用“旁路代供”的运行方式时，需先将被代供线路L1出线断路器QF2转至冷备用状态，再将旁路断路器QF5转至运行状态。此时，旁路母线带电运行，再合上旁路母线与被代供线路出线侧QS25刀闸后，即可实现在变电站内由旁路间隔对线路L1进行代供，电流流通路径如图1所示。
2.2 “带电作业转供”的运行方式
对于没有旁路母线或旁路母线需同时停电的变电站，在条件允许的情况下，通常采用“带电作业转供”的运行方式。此时，将被代供线路L1出线断路器QF2转至冷备用状态，并通过带电作业的方式，借助QF旁路断路器，将线路L2电流从出线侧引接至线路L1出线侧，电流流通路径如图2所示。
.png)
3 变电站特殊运行方式存在的问题分析
通常在变电站35kV部分及10kV部分，计量装置二次电压取自于母线PT的二次侧，二次电流取自于电能表对应线路间隔计量CT的二次侧。对于计量点设置在变电站内的专线用户，所产生的用电费用通常是以该线路间隔电能表的走字为依据进行结算的。
（1）当变电站采用“旁路代供”的运行方式时。以图1为例，假设线路L1用户为计量点设置在变电站内的专线用户，该线路间隔电能表二次电压取自于母线PT的二次侧，二次电流取自于线路L1间隔计量CT的二次侧。当变电站采用“旁路代供”的运行方式后，该线路一次电流流通路径发生改变，并未流经该线路间隔计量CT。此时线路L1电能表表显只有二次电压，并没有二次电流，电能表表盘处于停转的状态，电能表并未走字。但此时变电站通过旁路间隔对线路L1进行供电，线路L1用户并未停电。在变电站内采用“旁路代供”期间，对线路L1用户，若还以线路L1电能表走字为依据进行电费结算，则会造成少计线路L1用户用电量。
（2）当变电站采用“带电作业转供”的运行方式时。以图2为例，假设线路L1用户、线路L2用户均为计量点设置在变电站内的专线用户，线路间隔对应的电能表二次电压取自于母线PT的二次侧，二次电流取自于对应线路间隔计量CT的二次侧。当变电站采用“带电作业转供”的运行方式，用线路L2代供线路L1后，线路L1一次电流流通路径发生改变，该线路间隔计量CT没有一次电流流过，即此时线路L1电能表表显只有二次电压，并没有二次电流，电能表表盘处于停转的状态，电能表并未走字。由于采用带电作业的方式，借助QF旁路断路器，将线路L2电流从出线侧引接至线路L1出线侧，此时线路L1用户并未停电，但线路L1负荷电流与线路L2负荷电流叠加在一起，造成流过线路L2间隔计量CT的一次电流会明显增大。在此期间，由于流过线路L2间隔计量CT的一次电流变大，导致二次电流也随之变大，线路L2电能表指示灯闪烁频率变快，表盘转速变快。在变电站内采用“带电作业转供”期间，对线路L1用户，若以线路L1电能表走字为依据进行电费结算，则会造成少计线路L1用户用电量；对线路L2用户，若以线路L2电能表走字为依据进行电费结算，则会造成多计线路L2用户用电量。
4 解决对策
（1）事前预防。对于计量点设置在变电站内的专线用户，调度部门调整运行方式时，在保证供电可靠性的前提下，对于该专线线路间隔，适当选择不安排“旁路代供”的运行方式。若采用“带电作业转供”的运行方式时，严禁选取计量点设置在变电站内的专线用户线路作为代供线路或被代供线路。
（2）事中处置。若对于计量点设置在变电站内的专线用户，且该专线线路间隔采用“旁路代供”的运行方式，需计量运维人员与客户一同提前进入到工作现场，对“旁路代供”前、后旁路间隔电能表表底进行现场确认，工作结束后进行手工录入。
（3）事后补救。对变电站内安排过此类特殊运行方式的专线用户进行排查，对存在计量差错的用户及时开展电量退补工作。
