赵新帅
国网山东省电力公司胶州市供电公司 山东胶州 266300
摘要：配电网的稳定性对用户供电非常关键，配网要符合供电性能标准，以确保配网持续供电的可靠性。为此配电网工作人员要不断的检修，及时了解电路的运行状态，发现配网过程中存在的问题并予以处理，所以检修人员要在电网不停电情况下进行配网检查，这对检修人员的作业技术要求很高。本文对10kV旁路不停电作业技术在配网中的应用情况作分析，总结检修过程中的处理要点，保证10kV电网配网稳定可靠。
关键词：配网；10kV旁路不停电作业；操作技术
10kV电网是人民正常用电的基础设施，检修工作是配网供电的重要内容，关系着10kV电网正常安全的配网。目前，我国的10kV配网大都历经较长时间的电力供应，随着时间的延长，配网旁路供电设施潜在不安全因素逐渐增多，配电设施的运行容易出现较大的异常，各种安全事故风险时有发生，严重影响10kV配网的正常供电。配网技术人员要根据实际情况对配网基础线路、设施设备进行全面检修，其中10kV旁路不停电作业是常见的检修方法，通常包括不停电旁路系统故障抢修、日常检修等，或者对设备的工作模式合理更换，目的是确保10kV电网配网供电正常运行，提高电网运行的可靠性与稳定性，能有效避免配网时断电检修对用户正常用电造成影响。
1 10kV旁路不停电作业技术
旁路作业法是日本在20世纪90年代提出，这种方法当时是进行架空绝缘线路故障抢修的手段。上海电力公司组织技术人员去国外进行多地考察，经多番技术交流和文献查阅等，在90年代末将旁路作业系统引进我国，并将该系统用在10kV配电系统上，相关的带电作业随即展开，逐渐形成10kV旁路不停电作业技术。
10kV旁路不停电作业技术实现是将柔性高压电力电缆用于旁路开关与电缆接头连接，为作业现场建立临时旁路，这种临时旁路作为电缆线路实现供电，对故障进行有效跨接，或者直接跨接等待检修的线路，用旁路开关操作供电情况（如图1）。旁路开关能使电源传达到临时旁路上，使其供电电缆线路获得电源，确保用户供电正常，避免间断供电对用户造成较大的影响。这时需要检修的线路段供电会有效断开，随即使该线路段处于停电状态，可以对其配网情况有效检修，及时发现其中存在的问题，等检修完成后便可以使其重新运行，实际操作显示这种方法实施过程中，用户停电时间1秒左右。
.png)
图1 旁路不停电作业技术流程
2 10kV旁路不停电作业技术要点
2.1 旁路电缆分流
10kV旁路不停电作业时，常遇到带负荷换架空线路、电缆，这时会让旁路线路和原有的架空线路保持并联运行，使负荷电流转移到旁路线路上。这种电缆分流操作前，检修人员要对线路的负荷进行仔细计算，线路的电流不能超过设计要求，禁止线路出现过载运行的情况。线路断开前要确保部分负荷电流有效转移到旁路电缆，而开断线路后要保证全部的电流在旁路系统中流过，确保断开瞬间不会有电弧而威胁工作人员，提示在进行旁路电缆检测时，要有正常的通流后，才允许对架空线路开断。
2.2 旁路系统过电压
旁路系统操作时会出现过电压的情况，因为旁路系统采用柔性高压电缆作业，整个操作过程中要进行多次投切与开断，这种操作容易对旁路设备造成一定的影响。电缆投切与合闸操作、分闸操作的情况相同，所以线路搭接与开断容易引起过电压，从而对检修人员带电操作造成较大的影响。实践操作娴熟，10kV旁路不停电作业中出现操作过电压的情况威胁较大，如果过电压较大，便会导致带电作业安全性降低，严重影响带电操作的稳定性，提示在具体工作中注意综合考量操作状况，仔细了解操作过电压的情况，做好安全保护与预防。
2.3 旁路系统接地保护
10kV旁路不停电作业时，要高度关注旁路系统的保护接地情况，电缆旁路不停电操作过程中，操作人员容易触及旁路负荷开关或者旁路柔性电缆等设施设备，而旁路系统在运行状态下，容易对操作人员的生命安全造成威胁[1]。实际操作中要高度关注旁路系统的接地保护，增强操作的安全性和可靠性，由于旁路系统常采用柔性电缆，而柔性电缆是使用单芯电缆，提示接地保护主要用一端接地即可。
2.4 旁路系统电缆敷设
10kV旁路不停电作业过程中需要适宜的电缆敷设，能有效增强应急应变能力，而旁路柔性电缆是在地面展放，在过道位置装设电缆槽盒，将旁路开关放在地上即可。旁路系统敷设电缆时，要综合分析实际情况，制定适宜的实施方案，方案实施后要进行全方位的检查，保证每种设施设备预防性试验科学合理，确保各种试验结果都在有效期内。注意确保连接的设备清洁干燥，保证连接的安全与可靠性，保证现场的布景科学合理，给地面上敷设全方位的绝缘保护，等各项设备连接好时，严格检测旁路系统的绝缘情况。
3 10kV旁路不停电作业技术实践案例
3.1 案例信息
某10kV配网长期运行，需要接受计划检修，案例的实际情况是配网旁路电缆设备有绝缘外皮层破损的情况，部分电缆显露在环境中，裸露的线路段会降低检修人员的工作安全性和稳定性，容易对其生命安全造成伤害。但为确保用户的供电正常与安全性，检修时采用不停电作业技术，主要是对原配网电缆线路进行合理的整体更换，采用容量较大的配网电缆线路将原有线路进行替换，更换后进行仔细的绝缘性能测试，测试结果显示电缆外绝缘层性能稳定，电网运行安全性高，符合配网旁路系统的运行规范和标准。
3.2 技术实操
3.2.1 设备需求确定
综合分析案例的实际情况，确定实施旁路不停电作业时的各种设备需求。不停电作业技术在操作前，做好各种带电作业的设施设备，增强检修人员在操作时的安全性与可靠性。高度关注旁路柔性电缆和负荷开关等，确定好各种设备数量，要求每种设施设备的质量达到规范标准，准备好各项工作后再开始旁路不停电作业。
3.2.2 柔性电缆敷设
10kV旁路不停电作业时，需关注旁路系统的柔性电缆敷设。该案例的旁路柔性电缆导体截面积是50mm2，负荷电流＜200A，不过目前运行10kV线路的电流负荷＞300A，所以旁路柔性电缆要根据实际情况更换和调整（如图2）。
.png)

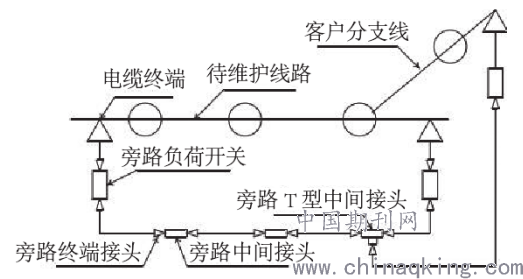

图2 10kV旁路不停电作业技术的配网结构
3.2.3 负荷开关
10kV旁路不停电作业时，要关注旁路系统的负荷开关，该案例采用六氟化硫气体进行主绝缘体，这种气体主要是在特殊的环境下进行有效的短路电流接通，不过无良好的切断短路电流功能。实际操作过程中旁路负荷开关的额定电压设置为12kV，额定电流设置为400A，同时将旁路负荷开关放在作业工程车中。
3.2.4 旁路连接
10kV旁路不停电作业要注重旁路的连接头，选择柔性电缆、旁路开关、延长柔性电缆等，将其分成快速终端和直通连接头等，并准备适宜的T型连接头（如表1）。给连接头上装设验电装置，用验电器材检测连接成功的电缆，确保电缆运行安全稳定[2]。

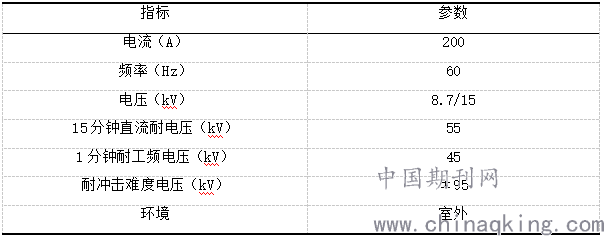

表1 旁路连接器性能
.png)
4 10kV旁路不停电作业注意事项
实际的旁路不停电作业一定要关注操作人员的安全，要求作业前正确穿戴绝缘服，增强身体安全性，操作过程中要保证每种设施设备正确操作，绝缘电器工具正确使用。每项操作都要符合国家与项目的规定要求，根据规定的工作流程展开不停电操作，对需要测试的电器详细测验，测验结果符合标准时才允许使用。
5 小结
10kV旁路不停电作业过程中需高度重视工作人员的安全，确保每项工作顺利展开和完成，对电网的配网系统进行详细的检修和针对性处理，保证配网带电正常运行。实际工作中要注重旁路系统维护，同时注重操作时的自身安全，全方位关注配网旁路不停电作业的安全维护，着眼于操作细节防控，最大程度避免操作安全故障，全面防控风险事件，在保证用户正常供电的同时，完成配网检修和问题处理。
参考文献
[1]邓串. 10kV电缆旁路不停电作业在配电网中的应用与研究[J]. 科技创新导报,2020,17(05):11+13.
[2]蒋宇明,张俊. 10 kV架空线路电缆旁路不停电作业分析与案例探讨[J]. 机电信息,2019,(24):8-9.
