张浩浩
山东电力建设第三工程有限公司，山东省青岛市 266100
内容摘要：介绍沙特阿拉伯延步项目部受热面的吊装方法，总结施工中的经验及不足，为以后同类型锅炉的安装提供借鉴。
关键词：锅炉受热面 安装 吊装 施工 顺序方法 分析
引言：随着电力行业的快速发展，电力项目正经历着向大容量、高参数的方向发展。而作为电站主要设备的锅炉机组也经历同样的变化，在整个锅炉设备的施工序列中，锅炉受热面的快速、安全、高效安装对于整个锅炉项目的进度起着决定性影响。
正文：

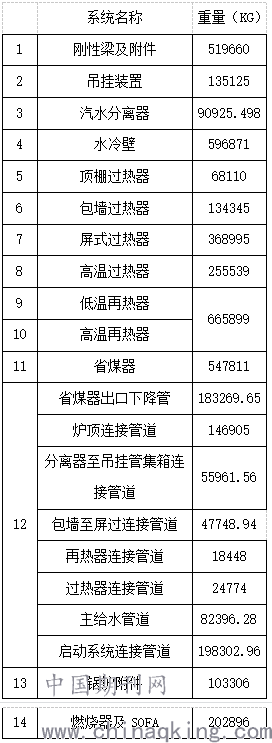

沙特延布三期项目部5×660MW工程延布三期工程，锅炉由GE设计，为超临界直流锅炉。锅炉为四角反向双切圆燃油锅炉；锅炉蛇形管排为卧式；锅炉封闭采用炉前封闭。锅炉受热面组合安装约有34148只焊口，总重量4447.3T。
.png)
沙特延步三期项目部5×660MW工程锅炉受热面采用倒装法进行安装，锅炉受热面总共分为三个区域：炉前包覆框架区域、炉膛区域、包墙区域。
首先在地面组合好大板梁并临挂好炉顶连接管道，随着大板梁一起吊装就位，然后吊装顶棚，顶棚就位后，吊装屏过悬吊管、炉前上部水冷壁、炉后水冷壁、后包墙上部、右包墙上部、左包墙上部，然后包墙区域：吊装省煤器悬吊管、低再管排（后半部分）、低再进口集箱、省煤器中间集箱、省煤器、省煤器进口集箱、右包墙下部、左包墙下部、包墙下集箱；炉膛区域：吊装炉前垂直段水冷壁、低再管排（前半部分）、高再管排、高过管排、低过管排、屏过管排、炉左炉右垂直段水冷壁、螺旋段水冷壁、水冷壁下部灰斗；炉前包覆框架区域：吊装低再出口集箱、高再出口集箱、高再进口集箱、高过出口集箱、高过进口集箱、低过出口集箱、低过进口集箱、屏过出口集箱、屏过进口集箱。该吊装方案仅吊装大板梁及炉顶连接管道时使用12套液压提升装置，其他受热面吊装使用3T\5T\10T双滚筒炉顶卷扬机及50T\100T吊车，与传统施工方案相比较，减少了单件高空安装的次数，缩短了施工工期，节约了施工人员成本，节省了大型起重设备的租赁费用，提高了安装效率，减少了高空作业的风险和频次，在安装期间创造了更大的安全、经济及社会效益。
2、受热面安装吊装特点分析
受热面倒装法克服了常规吊装方案中对大型起重机械严重依赖，主要体现在以下几个方面：
通过提升设备扩展组合，提升重量、跨度、面积不受限制；
采用柔性锁具，只要有合理的承重吊点，提升高度不受限制，并且能实现原位吊装；
提升器锚具具有逆向运动自锁功能，保证提升过程具有十分可靠的安全性能，并且构件可在提升过程的任意位置瞬间自锁；
3T\5T\10T双滚筒卷扬机体积小、自重轻，承载能力大，特别适宜于狭小、封闭空间内进行大吨位构件提升；
受热面倒装法，安全性好，可靠性高，适应面广，通用性强。
省去大型起重机械的单件吊装作业，大大节约了机械台班、人力资源。
受热面部件在地面完成散件拼装，分段吊装，减少了高空组装工作量，缩短了施工工期，降低了安全、质量风险。
3.适用范围
本施工方法适用于超大负荷、大跨度、小空间、大部件的受热面安装工程，尤其适用于在狭小、封闭空间或室内等场地受限的区域内大吨位设备的安装。
4.安装施工工艺流程和其中需要注意主要流程简述
首先在地面组合好大板梁并临挂好炉顶连接管道，随着大板梁一起吊装就位，然后吊装顶棚，顶棚就位后，吊装屏过悬吊管、炉前上部水冷壁、炉后水冷壁、后包墙上部、右包墙上部、左包墙上部，然后包墙区域：吊装省煤器悬吊管、低再管排（后半部分）、低再进口集箱、省煤器中间集箱、省煤器、省煤器进口集箱、右包墙下部、左包墙下部、包墙下集箱；炉膛区域：吊装炉前垂直段水冷壁、低再管排（前半部分）、高再管排、高过管排、低过管排、屏过管排、炉左炉右垂直段水冷壁、螺旋段水冷壁、水冷壁下部灰斗；炉前包覆框架区域：吊装低再出口集箱、高再出口集箱、高再进口集箱、高过出口集箱、高过进口集箱、低过出口集箱、低过进口集箱、屏过出口集箱、屏过进口集箱。在此流程区域过程中尤其需要注意以下屏过 高过 高再的吊装作业：
屏过、高过、高再高处吊装作业时，吊装人员必须配备合格的安全带、自锁器，并将安全带悬挂于牢固可靠处。高处作业人员使用软梯或钢爬梯上下攀登时，应使用攀登自锁器或速差自控器。攀登自锁器或速差自控器的挂钩应直接钩挂在安全带的腰环上，不得挂在安全带端头的挂钩上使用；高处作业人员应佩戴工具袋，工具应系安全绳；传递物品时严禁抛掷；
末级过热管排吊装前，先将吊挂装置安装完成，提前搭设好就位处的脚手架（需经专人要收合格后方可使用），并拉设好安全绳，在脚手架上进行接勾，临挂在板梁位置处，逐片吊装就位，施工过程由专人监护，避免交叉作业。管排就位后，将末级过热器进出口集箱从炉底起吊直接就位。
屏过进出口集箱在炉底起吊，先提前将集箱吊挂装置进行安装，将集箱提升到就位位置处后，施工人员从搭设好平台并拉设好安全绳的前水冷壁上集箱脚手架处，进行接勾，然后安装U型吊杆，安装2道U型吊杆后即可脱钩。屏过进出口集箱安装完成后，进行调整，调整完成后吊装管排，顶棚管排与屏过管排穿插吊装，将屏过管排临挂到集箱上，对钢丝绳做好隔离措施，防止钢丝绳被打伤，顶棚正式就位后，在顶棚上部进行屏过管排对口，确保过程安全可靠。
先将末级再热器集箱正式就位，接勾过程中，从次梁上部拉设防坠器，从平台位置处进行接勾，直接就位。管排从炉左起吊，从炉顶放入，板梁上部安排好起重工，缓慢放入，通过预先安装的单轨道接勾逐片进入，施工人员在已安装完成的水平烟道底包位置处配合施工，从炉右至炉左逐片吊装，临时吊挂在末级再热器集箱上，接勾位置处，提前搭设好脚手架，并拉设好安全
5.效益分析
受热面倒装法工法工艺先进、科学、合理，具有很强的操作性，有助于提高现场安装的进度、质量和精度，最终保证机组的安全、稳定、高效的运行。此工法的经济效益主要体现在：缩短了施工工期，节省了大量的人工和机械费用，并减少了高空作业的风险。

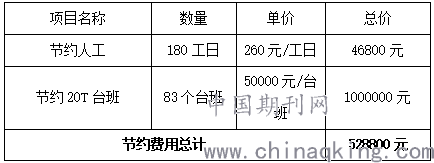

通过此工法施工，较传统吊装方案，缩短工期60天，减少施工人员20人，20T塔吊83个台班，50t汽车吊台班减少13个。
.png)
6.应用实例
11.1本施工方法成功应用于沙特延步三期项目部5×660MW工程 #2锅炉受热面安装工程，项目于2018年02月01日开始，2018年02月28日正式安装完成，较传统安装，工期缩短了23天，施工成本节约了528800元，带来了巨大的经济效益。
7.经验体会及需改进的地方
延步三期工程机组受热面的吊装受到了组合场地狭小、工期紧张、较多的条件的影响，但是仍然创造了同类型机组5×660MW的全球最快施工记录，因此这个方案是成功的。虽然这只是一个工程的吊装方案，具有一定的局限性，但是对同类型工程施工，还能够起到一定的借鉴作用。其中个别设备如后屏、高再、后竖井区域设备的吊装方法，具有一定的推广价值的。当然，我们应该根据现场的实际情况，制定切合每一个工程实际的方案。
结束语：
随着电站锅炉的工期要求越来越紧，质量要求越来越严，设备到货不及时、不安顺序发货。我们在安装时只有打破传统的安装方法，随机应变，只有这样我们才有立足之处，才能使一台机组更比一台好，才能发扬壮大我们的电力事业。
参考文献：西北电力建设局编《锅炉机动设备安装工艺》《材料力学》 《锅炉受热面吊装作业指导书》 《 DLT 5210.2-2009 电力建设施工质量验收及评价规程 第2部分：锅炉机组》第131-205页
