康易良
广州竣盛工程造价咨询有限公司 广东广州 510000
摘要：随着社会的发展和经济的不断进步，智能电网建设也取得了一定的进步与突破，然而目前使用的工程计价依据未能完全与智能电网建设标准相匹配，存在工程计价与智能电网发展不同步的情况。本文通过研究广东地区35kV及以上智能电网建设实际情况，测算智能电网建设补充定额价格水平，形成统一费用标准，为智能电网工程建设提供计价依据。
关键词：智能电网 建设 计价 设备 研究
1.工作背景
当今时代，是一个电力新技术涌现的时代，随着社会的发展和经济的不断进步，加强智能电网建设是电力发展的趋势。南方电网公司先后制定印发了《智能电网发展规划2018-2020年实施行动计划》及《智能电网重大关键技术研究与集成示范》，系统完整地构建智能电网发展架构体系，抓紧推进智能输电、智能变电、智能配电、智能量测四大领域的重大关键技术，集中优势资源，全面建设智能电网。在智能电网建设实践中，智能设备比常规电气设备在安装和调试等工作上存在特殊性，目前使用的电力定额并不适用智能设备相关工作内容，需要抓紧完善智能电网建设定额的补充，合理确定智能电网建设定额标准，为开展智能电网建设提供计价依据支撑，助力推进智能电网的建设和发展。
2.工作思路
本次定额补充研究主要以35kV及以上智能变电站设备为主，在已有的电力定额体系基础上，结合智能电网设备的特殊性，研究智能电网建设补充定额。本文通过研究广东地区35kV及以上智能电网建设实际情况，按照简明适用的原则，通过技术测定、现场调研、厂家调研、数据统计等编制方法，科学、合理测算智能电网建设补充定额人、材、机消耗量，为智能电网建设提供统一的计价依据，进一步规范工程计价行为。
3.工作内容
本次35kV及以上智能变电站建设补充定额研究，结合广东地区智能变电站工程设计、施工等技术资料及工程实际情况，梳理智能变电站工程安装施工及调试方案等，依托工程实例，以《电力建设工程预算定额（2018年版）》为基础，测算电气安装和调试工程的预算定额。研究工作采用技术测定、现场调研、厂家调研、数据统计等编制方法，主要工作内容包括：准备阶段、确定编制细则、定额的项目划分和工程量计算规则、人材机消耗量计算、定额测算。本文主要介绍网络安全态势感知装置定额研究和变电站机器人巡检系统定额研究。
3.1网络安全态势感知装置定额研究
3.1.1定额研究内容
网络安全态势感知装置近几年在广东地区开始大规模应用，但在《电力建设工程预算定额（2018年）》中缺少相关子目，本次通过对态势感知设备的功能、作用、施工工艺及实施流程的研究，补充态势感知装置有关定额，包括安装定额、单体调试定额和分系统调试定额。
3.1.2前期准备工作
根据补充定额编制工作的安排，成立专业编制工作组，开展专项调查研究，了解网络安全态势感知装置应用范围、工作原理，广泛收集数据。态势感知是指在大规模网络环境中，对能够引起网络态势发生变化的安全要素进行获取、理解、显示，并预测未来的发展趋势，电力监控系统网络安全态势感知包括主站系统和采集装置。主站系统部署在各级调控中心（监控、检修中心），具备网络安全实时监视、历时审计、预测分析等功能的应用系统。采集装置部署在各级调控中心（监控、检修中心）、各级发电厂、变电站电力监控系统局域网网络内部，对主站或厂站电力监控系统网络安全数据进行采集、分析处理并与主站系统通信的装置。
3.1.3定额的项目划分和工程量计算规则

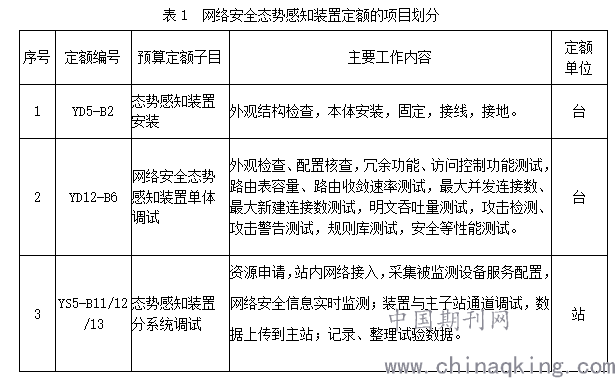

根据网络安全态势感知装置实施流程，主要分为态势感知采集装置安装，态势感知采集装置单体调试和分系统调试。工程量计算规则：态势感知采集装置安装和单体调试以“台”为计量单位，按设计开列数量计列，分系统调试以“站”为计量单位，按变电站数量计列。
.png)
3.1.4补充定额水平测算
本次补充定额是对《电力建设工程预算定额 （2018年版）》的补充，适用于电力建设工程中的输变电工程；与《电力建设工程预算编制与计算规定（2018年版）》配套使用，编制基准期价差根据电力工程造价与定额管理总站发布的规定计算。

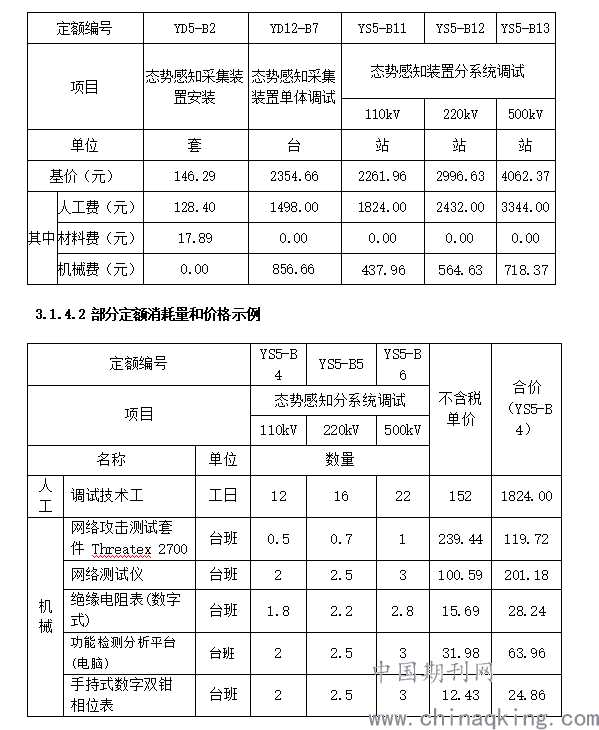

3.1.4.1态势感知采集装置预算定额
.png)
定额人工单价按《电力建设工程预算定额（2018年版）第六册 调试工程 》，技术工按152元/工日，定额材料价格按北京地区2018年材料预算价格综合取定，定额机械台班价格按《电力建设工程施工机械台班费用定额（2018年版）》。
3.1.5小结
通过对网络安全态势感知装置的作用、配置情况、实施流程和工作内容等进行分析和研究，形成补充定额子目5条，能够满足该装置在实际使用过程中的工程造价需求。
3.2变电站机器人巡检系统定额研究
3.2.1定额研究内容
本次通过对机器人巡检系统的功能、作用、施工工艺及实施流程的研究，补充变电站机器人巡检系统有关定额，包括安装定额（含单体调试）和分系统调试定额。
3.2.2前期准备工作
变电站机器人巡检系统是由变电站智能巡检机器人、本地监控后台、远程集控后台机器人室内等部分组成，能够通过全自主或遥控模式进行变电站巡检作业或远程视频巡视和指导的变电站站巡检系统。变电站智能巡检机器人是由移动载体、通信设备和监测设备等组成的，采用遥控或全自主运行模式，用于变电站设备巡检作业的移动巡检装置，简称机器人。
3.2.3定额的项目划分和工程量计算规则

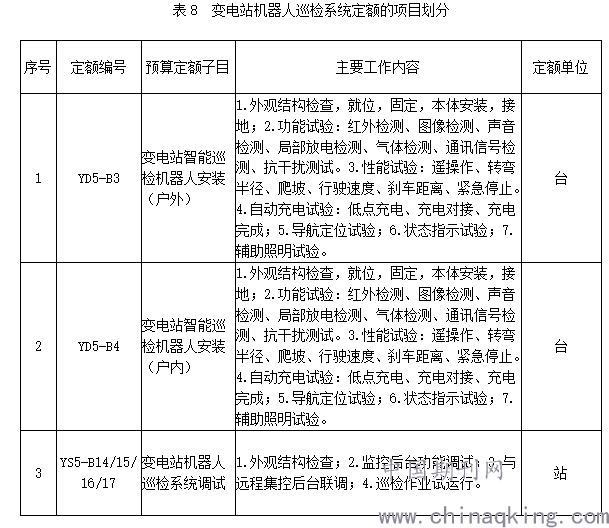

根据变电站机器人巡检系统实施流程和工作内容，主要分为变电站智能巡检机器人安装和变电站机器人巡检系统调试。
.png)
3.2.4补充定额水平测算
本次补充定额是对《电力建设工程预算定额 （2018年版）》的补充，适用于电力建设工程中的输变电工程；与《电力建设工程预算编制与计算规定（2018年版）》配套使用，编制基准期价差根据电力工程造价与定额管理总站发布的规定计算。

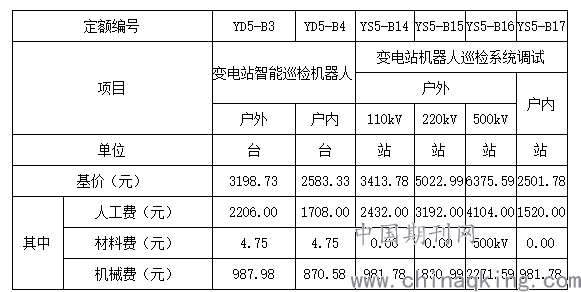

3.2.4.1变电站智能巡检机器人预算定额
.png)
3.2.5小结
通过对变电站机器人巡检系统的作用、配置情况、实施流程和工作内容等进行分析和研究，形成补充定额子目6条，能够满足该装置在实际使用过程中的工程造价需求。
4.研究总结
本次补充定额编制工作以深入细致的调研为基础，实地调研广东地区220kV及110kV在建已建智能变电站，依托《电力建设工程预算定额》（2018版）和《电网工程建设预算编制与计算规定》（2018版），分析网络安全态势感知装置和变电站机器人巡检系统的设计、施工特点，根据调研资料，采用定额基价调整、定额含量调整、实测人工工日等方法，按照科学、合理、实事求是的原则，经过反复的测算、修正，科学论证，编制出简明适用合理的定额子目。本次研究中形成的补充定额，可以作为35kV及以上智能电网建设计价定额的补充，为智能电网建设提供计价依据支撑，助力智能电网的建设和发展。
参考文献
[1] 电力工程造价与定额总站，电网建设工程定额和费用计算规定（2018年版） [M].中国建材工业出版社。
[2] 《智能变电站继电保护调试及验收规范（2018年试行版）》。
[3]Q/CSG1201025-2020 南方电网智能变电站设计技术导则（试行）-智能变电站验收规范（试行）。
[4] DL∕T 1610-2016 变电站机器人巡检系统通用技术条件。
[5] DL∕T 1637-2016 变电站机器人巡检技术导则。
[6] DL∕T 1846-2018 变电站机器人巡检系统验收规范。
